基于多尺度边缘检测技术的煤系灰岩裂缝分布预测

doi:10.11720/wtyht.2018.1205

基于多尺度边缘检测技术的煤系灰岩裂缝分布预测

申有义¹, 田忠斌¹^,², 王建青¹, 杨晓东¹

1. 山西省煤炭地质物探测绘院,山西晋中 030600

2. 中南大学地球科学与信息物理学院,湖南长沙 410083

Fracture prediction of coal seam limestone based on multi-scale boundary detection method

SHEN You-Yi¹, TIAN Zhong-Bin¹^,², WANG Jian-Qing¹, YANG Xiao-Dong¹

1. Shanxi Province Coal Geology Geophysical Prospecting and Surveying and Mapping Institute,Jinzhong 030600,China

2. School of Geosciences and Info-Physics,Central South University(CSU),Changsha 410083,China

责任编辑: 叶佩

收稿日期: 2017-05-8 修回日期: 2018-04-22 网络出版日期: 2018-08-05

基金资助:

山西省煤基重点科技攻关项目. MQ2014-02

Received: 2017-05-8 Revised: 2018-04-22 Online: 2018-08-05

Fund supported:

. MQ2014-02

作者简介 About authors

申有义(1982-),男,硕士,工程师,主要从事煤炭煤层气地球物理勘查工作。

摘要

利用不同频带的地震波场对不同尺度裂缝其响应特征也不相同的原理,将多尺度边缘检测理论与煤系灰岩裂缝发育区的地震波场特征相结合,通过识别由地质体引起的地震波信号的振幅在纵横向上强弱变化的边界,实现多尺度裂缝的检测与刻画。该方法利用多尺度函数检测算子,能够对较小尺度断裂及裂缝引起的细微变化信息进行有效检测,提高地震预测裂缝的分辨率,在沁水盆地煤系灰岩裂缝分布预测与研究中,与测井检测结果和研究区断裂系统规律相吻合,取得了良好的应用效果。

关键词： 多尺度边缘检测 ; 裂缝 ; 煤系地层 ; 灰岩 ; 沁水盆地

Abstract

Based on the principle of the response characteristics of different filtering seismic wave fields on different scale fractures,the authors detected and characterized the small scale fractures by identifying the boundary of the amplitude of seismic wave caused by geological body in the vertical and horizontal direction,and combined the theory of multi-scale boundary detection with the characteristics of seismic wave field in the fracture zone of coal measure strata.The method can detect the subtle variation information caused by the small scale fracture,and improve the resolution of the seismic prediction.The prediction and study results coincide with the logging detection and the fracture system regularity in Qinshui Basin area.

Keywords： multiscale edge detection ; fracture ; coal seam ; limestone ; Qinshui Basin

PDF (6109KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

申有义, 田忠斌, 王建青, 杨晓东. 基于多尺度边缘检测技术的煤系灰岩裂缝分布预测. 物探与化探[J], 2018, 42(4): 725-730 doi:10.11720/wtyht.2018.1205

SHEN You-Yi, TIAN Zhong-Bin, WANG Jian-Qing, YANG Xiao-Dong. Fracture prediction of coal seam limestone based on multi-scale boundary detection method. Geophysical and Geochemical Exploration[J], 2018, 42(4): 725-730 doi:10.11720/wtyht.2018.1205

0 引言

华北型岩溶煤田系指主采煤层主要受中奥陶统灰岩水害威胁的石炭二叠系煤矿区^[1]。其中,石炭系发育有多层海陆过渡相灰岩。作为煤系层段的主要含水层^[2],太原组灰岩含水层普遍具有水压高、距煤层较近的特点,并经常与下伏奥灰水形成水力联系^[1]。而灰岩裂隙的发育程度又直接决定着灰岩含水层的富水性^[3],尤其当遇到断层、岩溶陷落柱或者节理裂缝比较发育的部位,可能造成灰岩与其他含水层联通,具有涌水量较大、富水性较强的特征^[4],对煤矿防治水、煤层气开发利用等造成不利影响^[5,6];因此,查明太灰层段的裂缝系统,对研究含水层的富水性、煤矿安全生产以及煤层气的压裂、排采具有重要意义。

真实的岩层裂缝系统非常复杂,可能同时包含多个组系、多种类型^[7,8]。传统方法是借助岩芯露头和测井数据来进行裂缝检测,但岩芯及测井资料控制点有限^[9],随着地震勘探技术的飞速发展,以岩芯和测井资料为约束,利用地震数据预测裂缝发育区带逐渐成为预测裂缝分布的有效方法^{[10,11,12,13]}。由于叠后地震资料具有较高的信噪比和分辨率,其剖面上的特征响应能够直观地反映地下地质体及构造空间展布变化规律,所以基于叠后地震资料的裂缝预测方法仍是当前裂缝预测的主要方法。

文中所利用的多尺度边缘检测技术从地震波场对裂缝的多尺度效应的角度考虑。通常,地震波的高频成份对中、小尺度的裂缝反应较为灵敏^[14],而低频成分可以反映大尺度裂缝。利用不同波长和频率的地震波场对不同尺度其裂缝的响应特征也不相同的原理,将多尺度边缘检测理论与煤系石灰岩裂缝发育区的地震波场特征相结合,通过选取不同波长和频率尺度可对不同特征的裂缝进行准确检测和定位。该方法在沁水盆地煤系灰岩裂缝预测与研究中取得了良好的应用效果。

1 多尺度边缘检测原理

多尺度边缘检测利用图像边缘检测理论,对复杂地质体引起地震同相轴横向错断及地震振幅的突变能够有效突显,识别地震信号振幅纵横向强弱变化的边界,实现对多尺度裂缝的刻画识别。与地震相干技术相比,多尺度边缘检测能够利用多尺度函数检测算子,不仅对大断裂等大尺度地质异常信号能很好地识别,而且对很多小尺度断裂及裂缝引起细微变化信息进行有效监测,极大地提高了识别裂缝的分辨率。

1.1 二维地震小波变换

边缘检测算法一般应用于图像处理,因此可以用二维信号进行解释^[15,16],在裂缝识别中则是对地震剖面或切片进行边缘检测。常规地震数据是具有一定主频优势的带限数据,其分辨率受到一定的限制。小波变换具有多尺度特性,可以把信号或图像分解成交织在一起的多种尺度成分,并对大小不同的尺度成分采用相应粗细的时域或空域取样步长,从而能够不断地聚焦到对象的任意微小细节。通过对在水平方向和垂直方向分别做小波变换即可检测垂直方向和水平方向的边缘。假设f(x,y)为二维函数,对其进行二维小波变换,首先设二维小波 $ψ_{s}^{(1)}$ (x,y)、 $ψ_{s}^{(2)}$ (x,y)在尺度s下的伸缩为:

(1)

\{\begin{array}{l} ψ_{s}^{(1)} (x, y) = \frac{1}{s} ψ^{(1)} (\frac{x}{s}, \frac{y}{s}), \\ ψ_{s}^{(2)} (x, y) = \frac{1}{s} ψ^{(2)} (\frac{x}{s}, \frac{y}{s}) 。 \end{array}

那么水平切片f(x,y)的二维小波变换由下式定义:

(2)

\{\begin{array}{l} W_{s}^{(1)} f (x, y) = f (x, y) * ψ_{s}^{(1)} (x, y), \\ W_{s}^{(2)} f (x, y) = f (x, y) * ψ_{s}^{(2)} (x, y) 。 \end{array}

二维小波变换的思路还是在一维小波变化基础上进行的,具体形式如式(2)。再对式(1)进行二进离散化,就可以获得如下形式:

(3)

\{\begin{array}{l} W_{2'}^{(1)} f (x, y) = f (x, y) * ψ_{2'}^{(1)} (x, y), \\ W_{2'}^{(2)} f (x, y) = f (x, y) * ψ_{2'}^{(2)} (x, y) 。 \end{array}

(4)

\{\begin{array}{l} W_{2'}^{(1)} f (x, y) = f (x, y) * ψ_{2'}^{(1)} (x, y), \\ W_{2'}^{(2)} f (x, y) = f (x, y) * ψ_{2'}^{(2)} (x, y) 。 \end{array}

同样,可将二维算法扩展到三维上来。

1.2 多尺度边缘检测

目前,Canny算子以其较强的抗噪性和较高的检测精度在图像边缘检测中得到了广泛的应用,其实质是用一个准高斯函数做平滑运算,然后以带方向的一阶微分算子定位导数最大值,它可用高斯函数的梯度来近似,在理论上很接近多个指数函数的线性组合形成的最佳边缘算子。在式(2)中, $W_{s}^{(1)}$ f(x,y)和 $W_{s}^{(2)}$ f(x,y)是f(x,y)的一个多尺度描述,它们分别表示沿x、y方向的偏导。利用二维小波变换进行多尺度边缘检测时,需要在式(2)中引入一个对二维数据进行平滑的函数θ(x,y),其具体形式满足关系:

(5)

\{\begin{array}{l} \underset{R^{2}}{\int \int} θ (x, y) d x d y = 1, \\ \lim_{x, y \to \infty} θ (x, y) = 0 。 \end{array}

令ψ^x(x,y)= $\frac{\partial θ (x, y)}{\partial x}$ ,ψ^y(x,y)= $\frac{\partial θ (x, y)}{\partial y}$ 为锐化函数,且代表二维小波,记ξ_s(x,y)= $\frac{1}{s^{2}}$ ξ $(\frac{x}{s}, \frac{y}{s})$ 。

则对二维地震振幅切片f(x,y)∈L²(R²)的小波变换可写成:

(6)

W_{s}^{x} f (x, y) = f (x, y) * ψ_{s}^{x} (\frac{x}{s}, \frac{y}{s}),

(7)

W_{s}^{y} f (x, y) = f (x, y) * ψ_{s}^{y} (\frac{x}{s}, \frac{y}{s}) 。

由于ψ^x(x,y)和ψ^y(x,y)是平滑函数θ(x,y)的一阶偏导数,所以二维二进小波变换的两个分量等价于信号f(x,y)平滑后的梯度矢量的两个分量。由此,我们可以证得:

(8)

\begin{array}{r} (\begin{array}{l} W_{s}^{x} f (x, y) \\ W_{s}^{y} f (x, y) \end{array}) & = s (\begin{array}{l} \frac{\partial f * θ_{s} (x, y)}{\partial x} \\ \frac{\partial f * θ_{s} (x, y)}{\partial y} \end{array}) \\ = s \cdot \nabla [f (x, y) * θ_{s} (x, y)] \end{array}

式(8)表明,f(x,y)的边缘点就是由 $W_{s}^{x}$ f(x,y)与 $W_{s}^{y}$ f(x,y)的模同时取极大值的点确定,而边缘方向实际上是给定点(x,y)所在曲面f(x,y)*θ_s(x,y)的梯度方向。梯度向量的幅值为:

(9)

M_{s} f (x, y) = \sqrt[]{| W_{s}^{x} f (x, y) |^{2} + | W_{s}^{y} f (x, y) |^{2}},

幅角为:

(10)

α = A_{s} f (x, y) = arctg \frac{| W_{s}^{x} f (x, y) |}{| W_{s}^{y} f (x, y) |} 。

一般情况下,尺度s=2^j称为二进尺度,所以上述小波变换又称为二进小波变换。在二维平面中,小波变换通过检测模的极大值可以检测图像的局部突变性,通过设置阈值确定图像边缘。同时,图像边缘和噪声在不同尺度上具有不同的特性,在不同的尺度下检测到的边缘在定位精度与抗噪性能上具有互补性。在大尺度上,信号与小波函数的卷积消去了信号中较小的变化,所以能检测出比较大的剧变点,边缘比较稳定,对噪声不敏感,在小尺度上,边缘信息比较丰富,边缘定位精度较高,但对噪声比较敏感。

2 应用实例

2.1 实际资料

文中以沁水盆地中东部YW区块煤层气地震勘探资料为基础,结合钻井、测井等资料,对太原组灰岩裂缝的分布进行预测。区内总体构造形态为一走向近NNE,倾向NWW的单斜构造,受区域构造的影响,区块内褶曲呈雁行排列,彼此平行。因多期构造应力叠加作用,形成挤压变形与伸展拉张变形共存的格局。褶皱、断层较为发育。

太原组为本区块的主要含煤地层之一,也是主要煤层气含气地层,为典型的海陆交互相沉积,平均厚度114 m。该组地层以深灰—灰黑色泥岩、砂质泥岩、煤层和石灰岩为主,发育有K2、K3、K4、K6等4层灰岩,其中K2灰岩厚度最大。

2.2 灰岩位置的确定

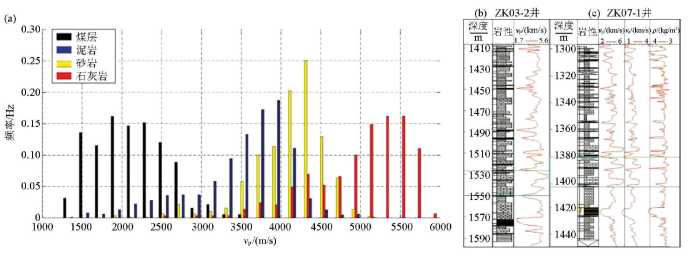

经岩石物理统计分析可知,石灰岩的速度范围为4 200~5 800 m/s,两口钻井上的灰岩层段分别位于1 517~1 546 m、1 367~1 393 m(图1)。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 太原组岩石物理统计分析结果及钻井灰岩段位置

a—太原组岩石物理(速度/频率)统计分析;b—ZK03-2井上的灰岩段位置;c—ZK07-1井上灰岩段位置

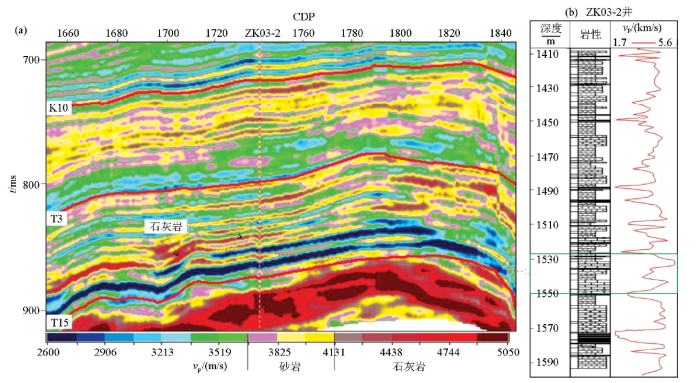

利用声波、密度等测井资料制作地震合成记录,通过合成记录对各目的层反射波进行追踪,从而准确标定出对应的地质层位。地质层位数据是进行裂缝检测的重要基础数据,因此,目的层位标定的精度直接影响了检测的结果。如图2,根据钻孔资料和叠后反演速度剖面确定石灰岩在剖面上的位置。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 灰岩层位在反演剖面上的标定

a—叠后反演剖面;b—ZK03-2井柱状图

2.3 多尺度边缘检测

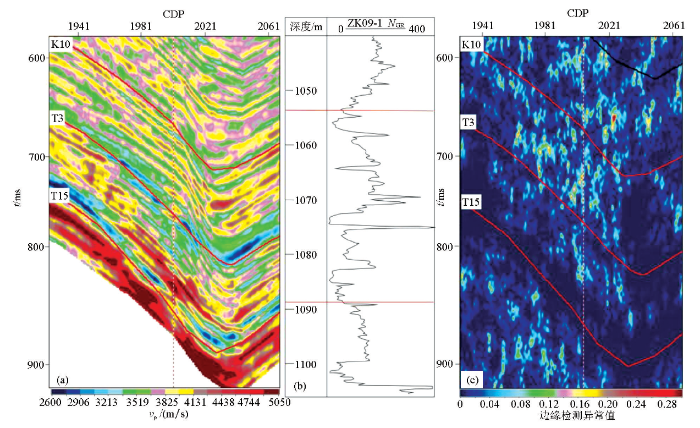

利用多尺度边缘检测技术对测线进行裂缝边缘检测,从得出的剖面中确定石灰岩的裂缝参数范围。再将叠后反演确定的石灰岩速度范围和边缘检测确定的石灰岩裂缝参数作为条件对边缘检测的剖面进行约束,提取出裂缝值(图3)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 叠后反演、边缘检测剖面与测井曲线对比

a—叠后反演剖面;b—自然伽马曲线;c—多尺度边缘检测结果

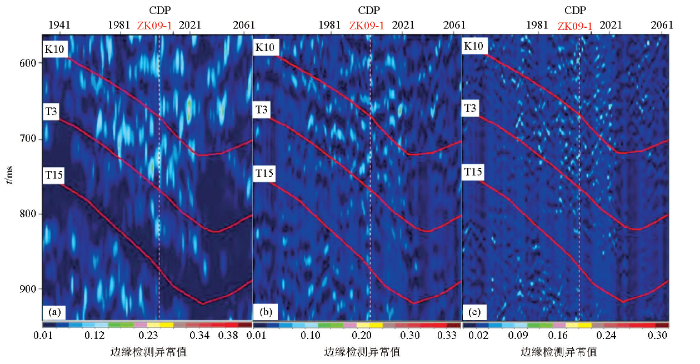

图4为利用小波变换多尺度边缘检测,检测3个尺度的边缘,图4a为大尺度边缘检测,图4b为中尺度边缘检测,图4c为小尺度边缘。随着尺度的变小,裂缝边缘的细节越来越多的显示出来。将图4中3个尺度的边缘检测结果融合在一起就是边缘检测异常分布(图3c)。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 不同尺度边缘检测结果

a—大尺度边缘检测结果;b—中尺度边缘检测结果;c—小尺度边缘检测结果

2.4 效果分析

2.4.1 剖面与测井对比

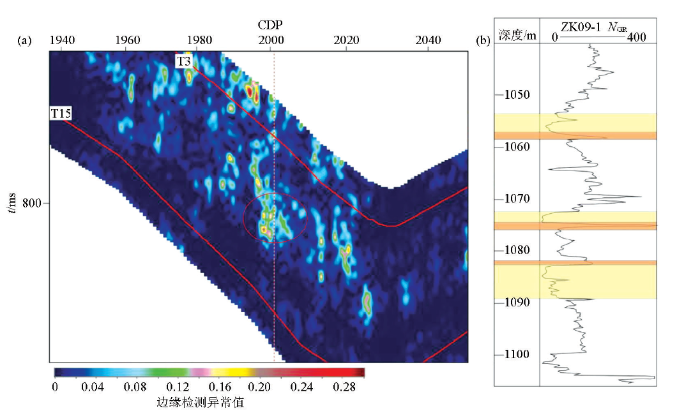

当裂缝存在时,常规测井曲线中的GR曲线会出现异常增大响应。如图5所示,图中黄色阴影覆盖区为石灰岩发育段,红色覆盖区为GR异常增大段,可以看出GR异常增大区,对应的剖面上(红圈位置)裂缝异常特征很明显。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 裂缝预测剖面与测井曲线对比

a—边缘检测剖面 ;b—ZK09-1井GR曲线

2.4.2 与构造对比

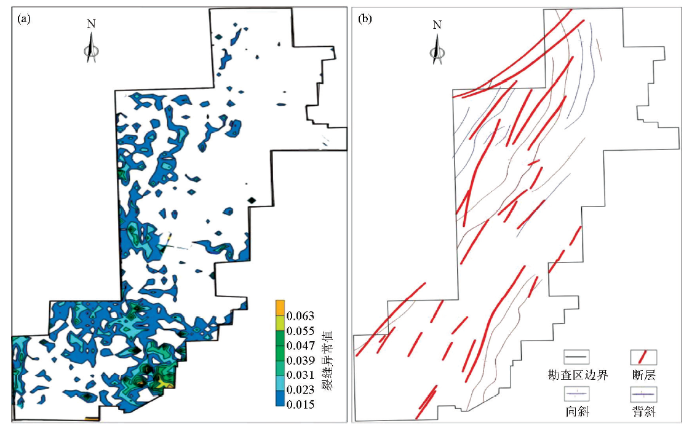

图6a为煤系灰岩裂缝平面分布,石灰岩裂缝主要分布在研究区的西部和南部,南部地势起伏大,是破碎带发育区,裂缝发育好。东北部及中部地势较平坦,裂缝发育较差。图6b为研究区构造纲要。通过对比可知,裂缝发育好的部位对应构造图上的断层发育也很好;断层不发育或地势平坦区,裂缝基本不发育,石灰岩裂缝分布范围与构造具有一致性。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 裂缝预测分布与构造对比

a—灰岩裂缝分布;b—构造纲要图

3 结论

小波变换多尺度边缘检测可以识别不同尺度的缝洞,通过选择不同的小波,检测的效果也不同,当小波为高斯函数时,实际上为Canny算子边缘检测的一种扩展,还可以选择样条函数作为小波,此外,多尺度边缘检测还涉及到尺度的自适应选择、阈值选取等问题,这些问题将在以后的研究中解决。

文中针对沁水盆地煤系灰岩裂缝分布预测与研究,根据煤系地层和太原组灰岩地震波场对裂缝具有多尺度效应的特点,利用小波多尺度边缘检测理论对研究区的煤系地层中提取出灰岩的裂缝分布,而且预测结果与测井裂缝解释结果和区块构造规律吻合较好,说明该方法具有较强的实用性。而地震资料中包含着沉积岩相、储层岩性变化等信息,因此,可以将多尺度边缘检测技术应用到岩性解释中,将有助于小断层、小规模河道砂体等地质体进行解释和刻画。

The authors have declared that no competing interests exist.

作者已声明无竞争性利益关系。
