0 引言
1 工作区工程地质条件
1.1 地层
工作区位于江苏省濒临长江的某风景区内,钻探揭示从上至下地层分布特征如下:
素填土:工作区内普遍分布,层厚2.5~6.8 m,灰褐色,土体结构松散,属中等压缩性土。
粉质黏土:工作区内普遍分布,层厚2.2~5.3 m,棕褐色,软—可塑状,土体结构松散,属中等压缩性土。
粉质黏土夹碎石:工作区内普遍分布,层厚3~7.9 m,棕褐色,土体结构稍密,属中等压缩性土。
粉质黏土:工作区内普遍分布,层厚0~7.6 m,棕色,可塑,部分硬塑,土体结构稍密,局部中密,属中等压缩性土。
碎石土:分布于工作区内东部,层厚0~9.0 m,棕褐色,土体结构稍密,属中等压缩—低压缩性土。
中风化二叠系下统栖霞组灰岩:ZK2、ZK3勘察孔岩芯呈短柱状,局部呈碎块状;ZK1、ZK4勘察孔岩芯较完整,多呈中柱—长柱状;岩芯中裂隙发育一般,被方解石填充,呈闭合状态。岩石密度2.48 g/cm3,岩石饱和单轴抗压强度24.34 MPa。
溶洞:或无充填物,或被流塑状淤泥质土充填,或被粉质黏土充填,充填物呈棕褐色,局部受铁质浸染呈黑褐色,呈可塑—硬塑状态。
1.2 水文地质条件
工作区主要包含两类含水层:
1) 第四系内孔隙水:为第四系土体内的上层滞水,受大气降水及局部地下水管漏水补给控制,无固定地下水位。
2) 基岩裂隙水:主要为二叠系灰岩含水层,是工作区主要含水层,但富水性不均匀,受断层控制。该含水层水位较深,地下水位面顶埋深大于40 m。
2 水泥浆灌注
由于工作区为降水丰富的南方,加上濒临长江,地下水径流发达,带走了土颗粒,导致第四系中土洞、疏松体发育。另外,在地下水作用下,工作区喀斯特化,导致二叠系下统栖霞组灰岩中溶洞发育,在地层、地面建(构)物荷载作用下,发生地面塌陷(图1),影响了风景区内地面古建筑物的安全。
为了保证地面古建筑物的安全,采用水泥浆灌注法。水泥浆液是一种悬浊液,能形成强度较高和渗透性较小的结石体,是一种常用的加固地基方法。在塌陷区,先钻孔再进行水泥浆灌注施工,28 d后,通过勘察孔、检测孔取芯目测和钻孔成像检测。钻孔取芯显示在取芯孔段内都见到了结石体,而钻孔成像检测显示孔壁上有水泥浆灌注痕迹。另外,对取芯所得的水泥浆结石体进行了单轴抗压强度试验,结果为2.7~4.7 MPa,超过单轴抗压强度≥0.3 MPa的设计要求。

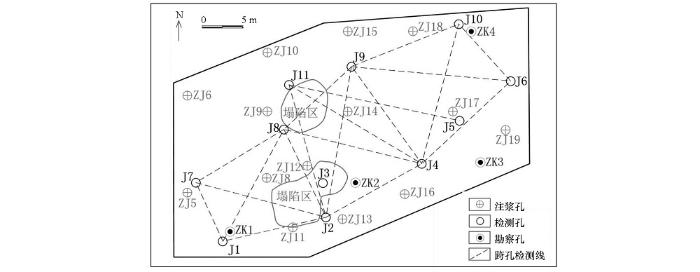

图1
3 灌注质量检测
3.1 钻孔电磁波原理
尽管用钻孔取芯、钻孔成像进行了水泥浆灌注质量检测,但此两种方法都有其局限性,不能检测到一定面积范围内的水泥浆灌注质量。为此,利用钻孔电磁波开展井间跨孔检测。钻孔电磁波是一种传统的物探方法,早期主要应用于高频测井工作。上世纪80年代后期随着CT(computerized tomography)技术的出现,电磁波作为一种透射波被引用到CT观测中。此法较易区别不同电特性的介质,容易实现特定工作频率的发射和接收,野外观测方便,成本低廉,适用于对精细构造和电阻率差异大的目标体的探测,对探测井间地质异常体常有独到之处,国内在许多地基工程中已开始应用电磁波CT技术[5]。
电磁波在传播过程中如遇导体会被吸收或屏蔽,使发射探头所发射出的电磁波在向接收探头前进过程中受到周围介质的影响,导致接收探头接收到的电磁波强度将发生变化。
电磁波理论表明,有耗介质中半波偶极天线的发射与接收存在以下关系:
式中:E为相距R处接收天线的电场强度,E0是发射天线的初始辐射常数,fs(θs)和fR(θR)分别是发射和接收天线的方向分布函数,θ为天线的幅射角度,L是射线路径,dl是积分元,β为介质的吸收系数。式(1)经变换有
3.2 工作频率选择
使用JW-5Q型电磁波设备,工作中首先 应考虑工作频率即“透距”。透距取决于发射功率和接收灵敏度,还取决于于岩石的吸收系数[8]。
图2
3.3 检测结果

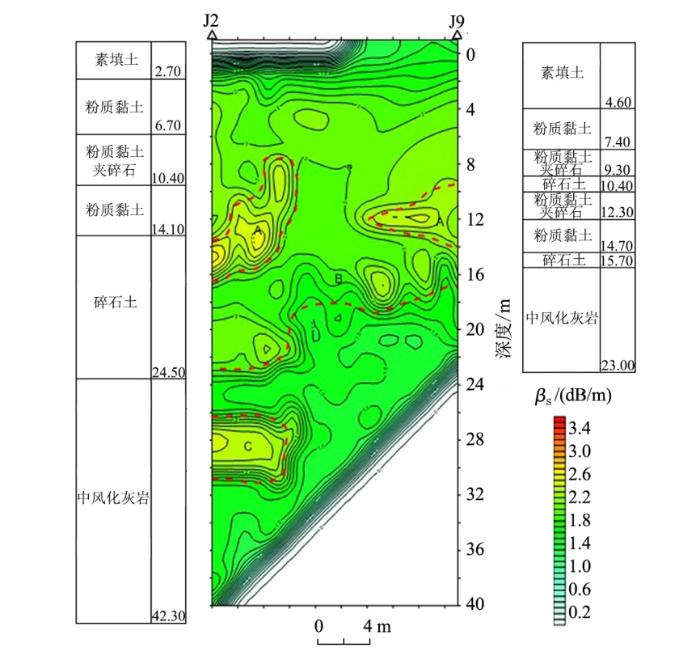

选取有代表意义的J1-J7、J2-J9 、J10-J6剖面为例进行说明。

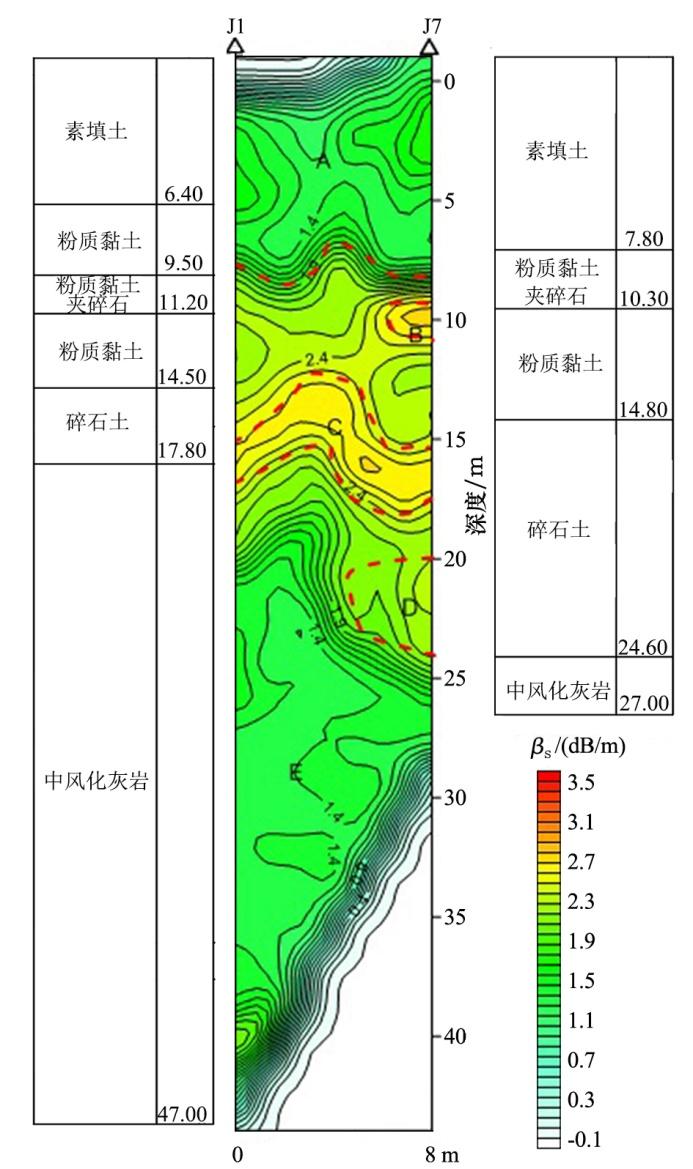

J1-J7剖面长度为8 m,测量范围为0~-44 m,采样间距为0.5 m,43个发射点,1 269个测量点,测量结果见图3。图中显示:①A处吸收系数比较低,为水位上部杂填土层和粉质黏土层,含水率较低,电阻高,吸收系数值检测较低;②B、C为碎石层,孔隙度较大,含水率高,表现为低阻特征,吸收系数检测值偏高,结合勘察孔和检测孔取芯,推测为注浆结石体和碎石分布不均匀所致,空间连续性较好,无突变异常区域,推测无明显土洞;③D处为原来土洞被水泥浆液充满,吸收系数检测值略高于周边,说明灌浆密实均匀;④E处为灰岩层,电阻值相对高,吸收系数检测值比较低。
图3
图4

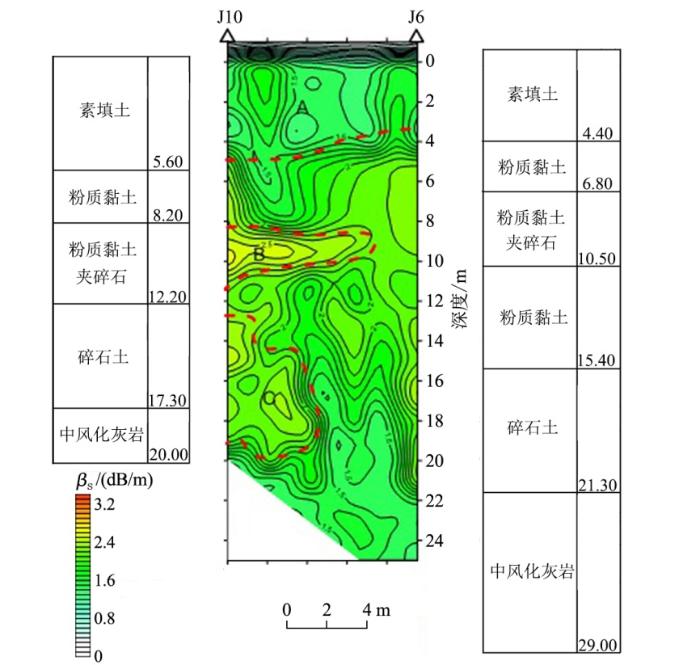

J10-J6剖面长度为9.58 m,测量范围为0~-24 m,采样间距为0.5 m,25个发射点,500个测量点。测量结果(图5)显示:①通孔吸收系数比较低,通孔完整无明显土洞;②A层位表面杂填土,土质疏松含水较少,电阻率较高,吸收系数检测值较低;③B、C处原为土洞,通过灌浆处理,吸收系数与周边差异性不明显,不过B区域检测最高值达到2.5 dB/s,说明这一区域电阻率较低,虽取芯检测结实体强度值达到设计要求,治理效果还需要进一步观测。
图5
4 结语
1)利用井间跨孔电磁波检测技术,可以获得检测范围内被检测物质的吸收系数,而吸收系数与电阻率成反比。通过电阻率大小,可以获得被检测物质的物理性质。
2)判断灰岩地基中水泥浆灌浆质量时,溶洞、土洞或疏松体由于被水充满,呈现低阻特征;灰岩、结石体,呈现高阻特征;而不密实结石体,电阻率位于低阻与高阻之间。
3)由于电磁波传播距离随频率的增加而减小,在实践跨孔检测时,使用低频为好。
