矿井无线电波透视技术探测模式研究

胡玉超

中煤科工集团重庆研究院有限公司,重庆 4 00039

A study of detection mode of mine radio wave perspective technology

HU Yu-Chao

China Coal Technology and Engineering Group Chongqing Research Institute, Chongqing 4 00039, China

中图分类号: P631

文献标识码: A

文章编号: 1000-8918(2018)01-0213-07

责任编辑: HU Yu-Chao

收稿日期: 2017-03-5

修回日期: 2017-08-14

网络出版日期: 2018-01-20

基金资助: 十三五重大专项“井下致裂效果范围测定技术与装备”(2016ZX05045004-007)

作者简介:

作者简介: 胡玉超(1982-),男,助理研究员,主要从事矿井物探、矿井灾害探测与防治技术方面工作。Email:hycincumt@163.com

展开

摘要

为了使矿井无线电波透视的探测效率最大化,笔者研究了其各种工作模式,通过数学分析得出了各种模式中主机行走距离、总探测时间、时间利用率、行走速度、可探测最大工作面长度的计算公式。以此为基础,形成探测参数计算表。对于实际工作中的不同长度工作面的探测,可根据此表的计算结果来选择合理的工作模式和发射时间和搬站时间,以达到最大探测效率的目的。

关键词： 无线电波透视 ; 探测模式 ; 探测效率 ; 井下探测

Abstract

In order to maximize the mine radio wave penetration detection efficiency, the author studied various working modes and, through mathematical analysis, obtained the calculation formula for host walking distance, total detection time, time utilization, calculation formula of walking speed, and maximum length of working face detection in various models. On such a basis, a calculation table for detecting parameters was formed. According to the calculation results of this table, reasonable working mode, emission time and moving time were selected to achieve the maximum detection efficiency.

Keywords： radio wave perspective ; detection mode ; detection efficiency ; downhole detection

PDF (2182KB) 元数据多维度评价相关文章收藏文章

本文引用格式导出 EndNote Ris Bibtex

胡玉超. 矿井无线电波透视技术探测模式研究[J]. 物探与化探, 2018, 42(1): 213-219 https://doi.org/10.11720/wtyht.2018.1.27

HU Yu-Chao. A study of detection mode of mine radio wave perspective technology[J]. , 2018, 42(1): 213-219 https://doi.org/10.11720/wtyht.2018.1.27

0 引言

随着国家煤炭工业“十三五”规划发布,煤炭集约化发展已是大势所趋,煤炭生产开发进一步向大型煤炭基地集中,大型煤炭基地产量将占总产量的95%以上,煤炭企业数量3 000家以内,其中5 000 万吨级以上大型企业产量占60%以上^[1]。随着千万吨级的特大型矿井不断建成,随之而来的是大型、特大型采煤工作面的不断涌现。面对高效的大型矿井,传统的矿井物探方法也要适应新的形势,提高工作效率,才能更好地为大型矿井服务,充分发挥大型矿井的效率优势。

矿井无线电波透视技术是我国矿井物探的先驱,早在20世纪50年代,我国煤矿就用其探查工作面内的异常构造,特别是对陷落柱、断层的探查。长期以来坑透技术发展平稳,已经成为矿井工作面地质异常探测的常规和必备手段^[2]。无线电波透视仪主要有以下特点:探测准确度高,性能稳定,透视距离远,能满足大多数常规工作面的探测要求^[3]。但面对大型工作面时,也暴露出一些问题,例如:仪器工作时间短,一个工作面要分几次测量,测量人员工作强度大等^[4]。本文研究矿井无线电波透视技术各种探测模式的参数,分析其和各种长度工作面的适用性问题,使其能满足大型和特大型采煤工作面的探测需要。

1 无线电波透视基本原理及工作方式

同一工作面内的均匀煤层对电磁波的吸收可以看成大致不变的,当煤层中有断层、陷落柱等各种地质构造时,其对电磁波的吸收会发生较大的变化。发射机在一个巷道发射电磁波信号,接收机在相对的另一个巷道接收电磁波信号,如果工作面内存在地质异常体,穿过工作面的电磁信号就会发生各种变化,这种变化的电磁信号被接收机记录,形成测量数据。利用CT成像原理,对接收到的数据进行数字成像处理,就可以计算出整个工作面的电磁波吸收系数分布图。分析该图,对于图中吸收系数相对于均匀煤层吸收系数变大或变小的区域,就应该对应于不同的地质异常体^[5-12]。

无线电波透视的工作方法一般有两种:同步法和定点法。同步法为发射机和接收机同步移动,一次接收一个值,这种方法操作简单,劳动强度低,但是探测效果差,已基本被淘汰。

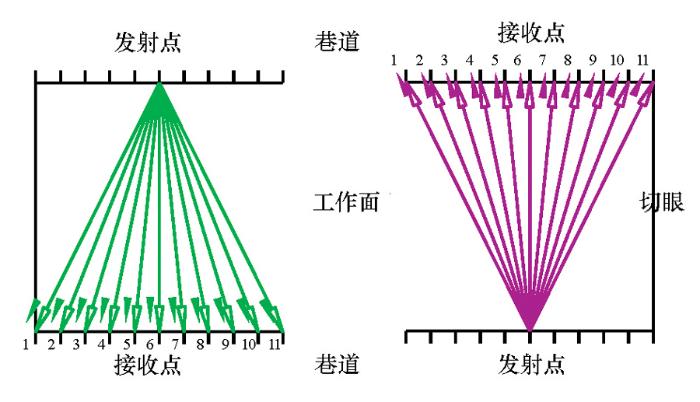

定点法为发射机相对固定于发射点上,接收机在另一巷道一定范围内逐点沿巷道接收,观测射线呈扇形分布。当一条巷道探测完毕后,发射机和接收机交换巷道,直至整个工作面探测完毕(图1)。定点法采集数据多,探测效果较好,目前被广泛采用。按照探测使用主机的数量,定点法又可分为多种工作模式,本文重点讨论“一发一收”、“一发双收”、“双发双收”和组合模式。

显示原图| 下载原图ZIP| 生成PPT

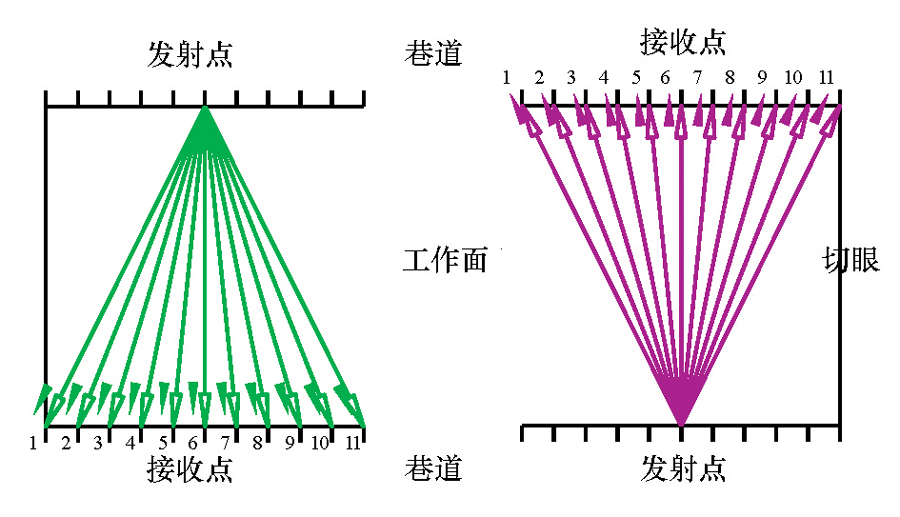

图1 定点法工作原理示意

2 工作模式

设工作面长度为L,发射点距为d₁,接收点距为d₂,每个发射点接收n个数据,主机A、B、C、D的各自总行走距离分别为W_A、W_B、W_C、W_D,各主机行走距离之和为W,一个发射点的发射时为t₁,搬站时间为t₂,总工作时间为T(不包括准备时间和交换巷道的时间),主机A、B、C、D的各自总工作时间分别为T_A、T_B、T_C、T_D,V_max人行走的最大速度,发射机额定工作时间为F,一次可以探测最长工作面的长度为L_max。

一般地,采用定点法时,为了不留探测盲区,要保证探测射线100%的覆盖率(图2),即需满足

$\begin{matrix} d_{1} - \frac{(n - 1) d_{2}}{2} \leq 0 \Rightarrow d_{1} \leq \frac{(n - 1) d_{2}}{2}, \end{matrix}$

一般取d₁= $\begin{matrix} \frac{(n - 1) d_{2}}{2} \end{matrix}$ 。所以本文假定d₁= $\begin{matrix} \frac{(n - 1) d_{2}}{2} \end{matrix}$ ,且接收段对称。

显示原图| 下载原图ZIP| 生成PPT

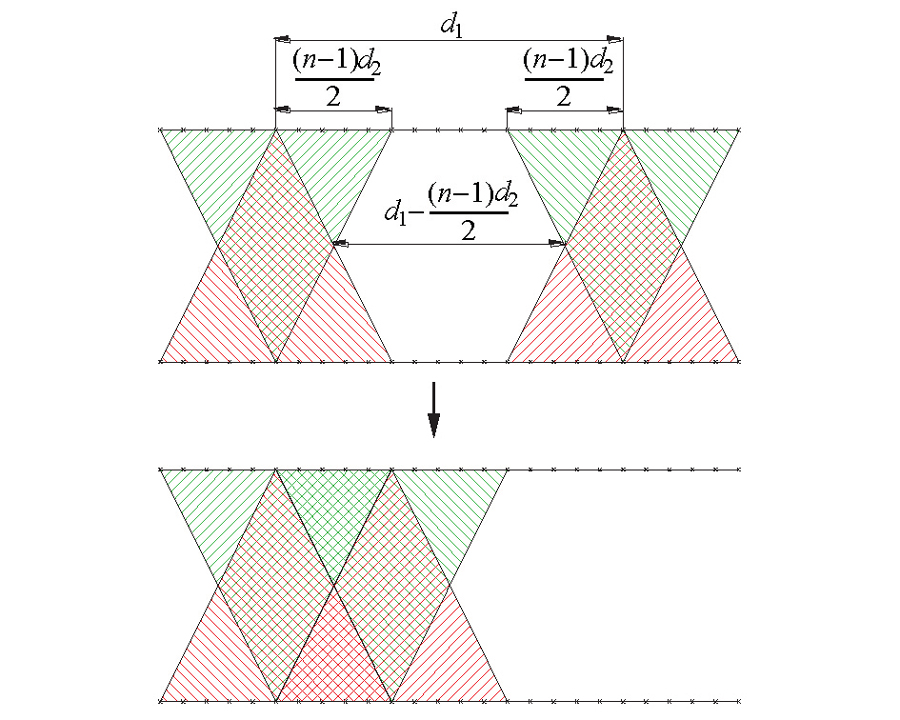

图2 射线覆盖率

2.1 “一发一收”工作模式

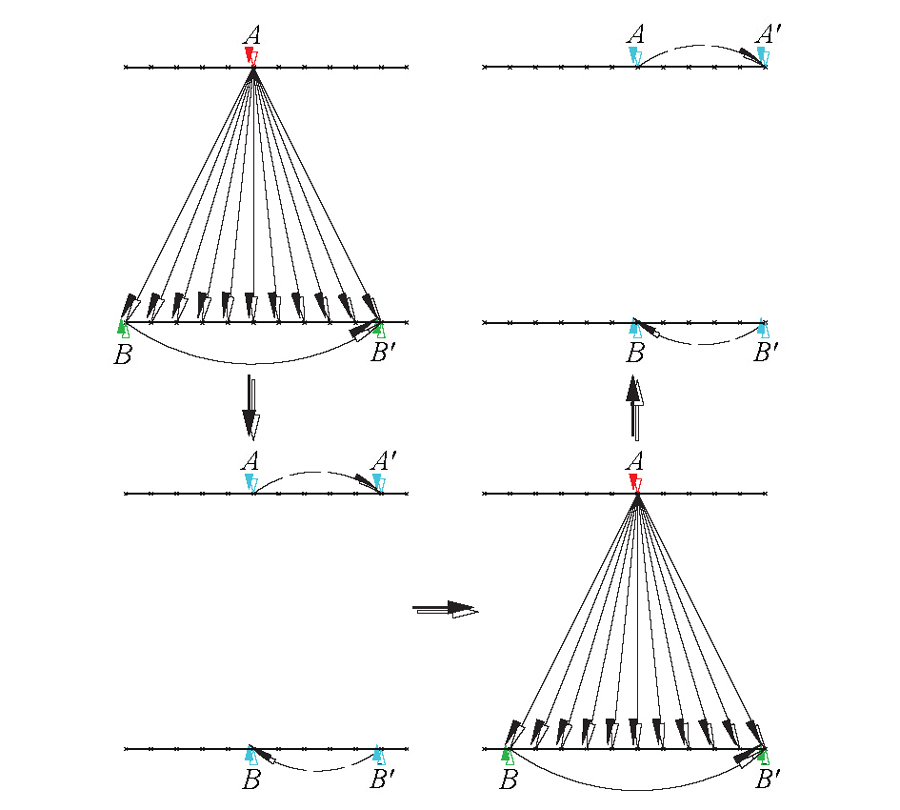

“一发一收”工作模式为最常用工作模式。设发射机为A,接收机为B。A依次在每个发射点发射,B在对应位置接收数据。完成后A、B交换巷道,重复上述过程,完成整个工作面的探测。过程如图3所示(探测过程按箭头方向进行,下同)。

显示原图| 下载原图ZIP| 生成PPT

图3 “一发一收”示意

2.2 “一发双收”工作模式

“一发双收”工作模式,即1台发射机,2台接收机。发射机的工作方式与“一发一收”模式保持不变,而接收巷改为2台接收机配合工作。“一发双收”可分为“间隔”法和“同步”法。

2.2.1 “间隔”法

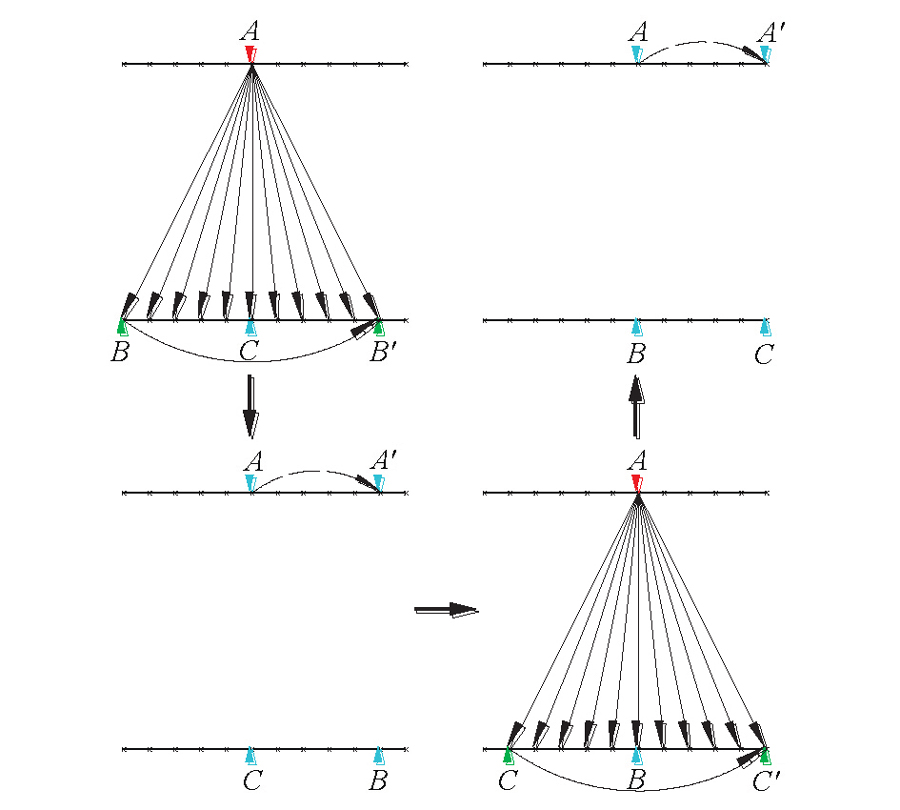

如图4所示,设发射机为A,接收机分别为B和C。首先A在1号发射点发射,B正常接收数据, C在2号发射点对应接收段开始位置等待。等1号发射点发射完毕,A移动到2号发射点发射,C正常接收数据,同时B在到3号发射点对应接收段开始位置等待。如此重复,直到测量完毕。最后A和B、C交换巷道,重复上述过程,完成整个工作面的探测。

显示原图| 下载原图ZIP| 生成PPT

图4 “一发双收”“间隔”法示意

2.2.2 “同步”法

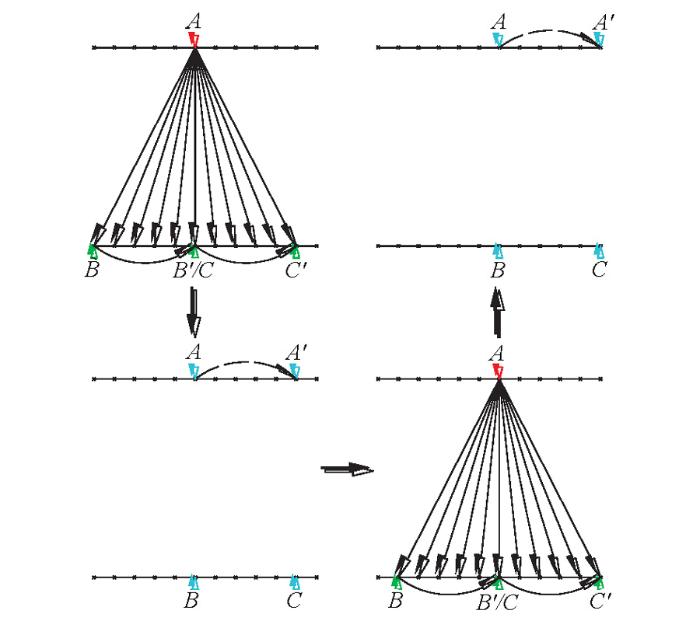

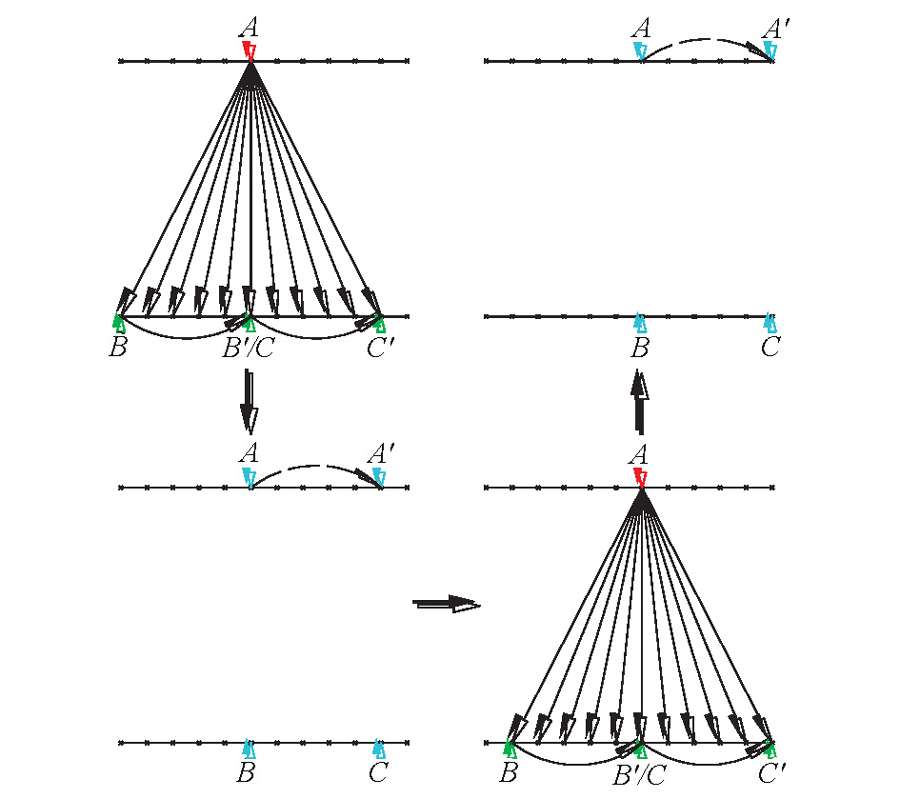

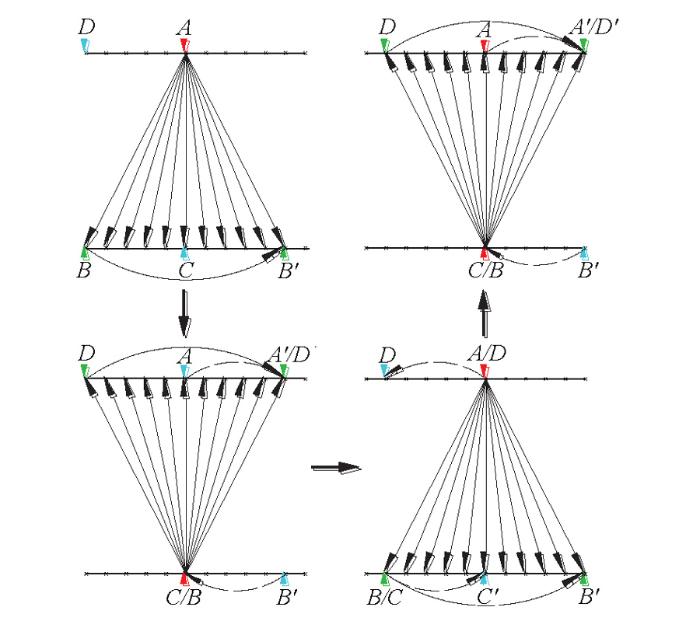

如图5所示,设发射机为A,接收机分别为B和C。首先A在1号发射点发射,B在对应接收段开始位置,C在对应接收段中间位置同时接收,并都只接收一半的数据。等1号发射点发射完毕,A移动到下一个发射点,B移动到下一个发射点对应接收段开始接置,C移动到下一个发射点对应接收段中间位置,等A、B、C都就位后,A开始发射,B、C同时接收,并都只接收一半的数据。如此重复,直到测量完毕。最后A和B、C交换巷道,重复上述过程,完成整个工作面的探测。

显示原图| 下载原图ZIP| 生成PPT

图5 “一发双收””同步“法示意

2.3 “双发双收”工作模式

“双发双收”模式即两台发射机和两台接收机协同工作,也可分为“间隔”和“同步”法。

2.3.1 “间隔”法

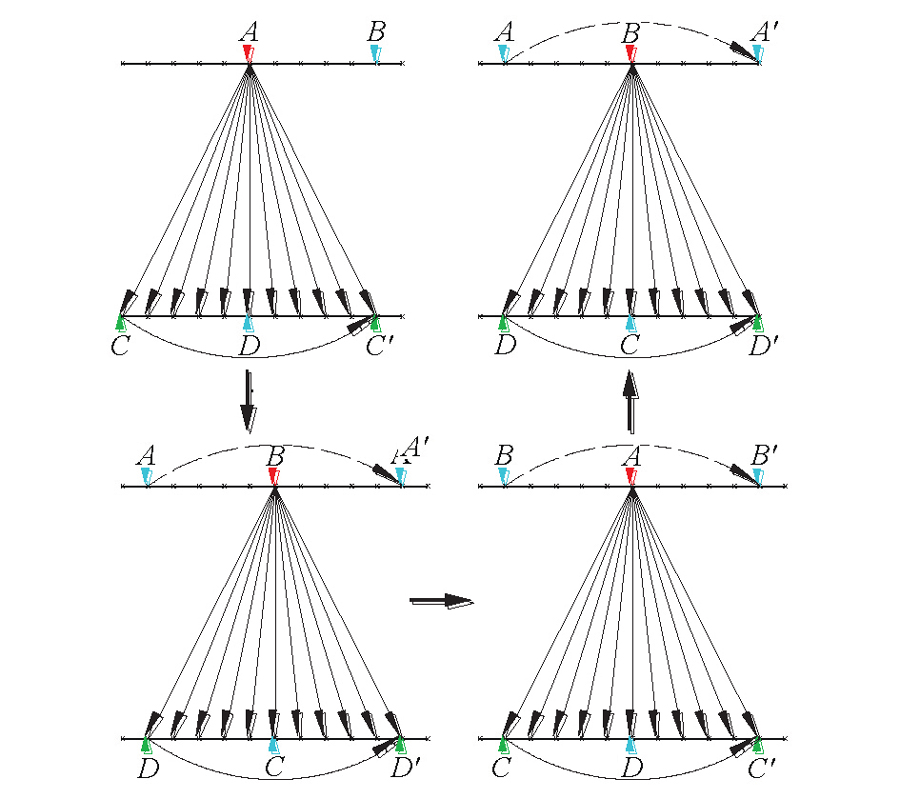

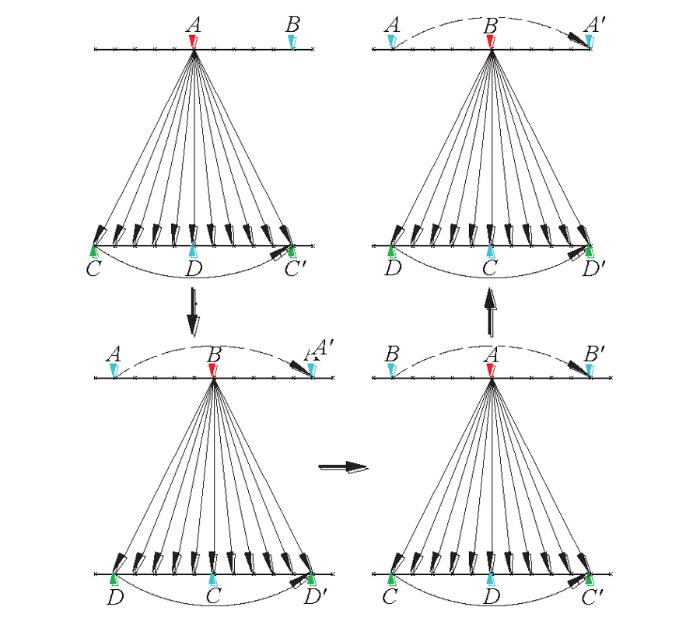

如图6所示,设发射机为A、B,接收机为C、D。首先,A在1号发射点发射,在此期间,C正常接收,B到下一发射点待命,D到下一发射点起始接收位置等待。等1号发射点发射完毕后,B开始发射,D开始接收,A到下一发射点等待,C到下一发射点起始接收位置等待。如此重复,直到测量完毕。最后A 、B和C、D交换巷道,重复上述过程,完成整个工作面的探测。

显示原图| 下载原图ZIP| 生成PPT

图6 “双发双收”“间隔”法示意

2.3.2 “同步”法

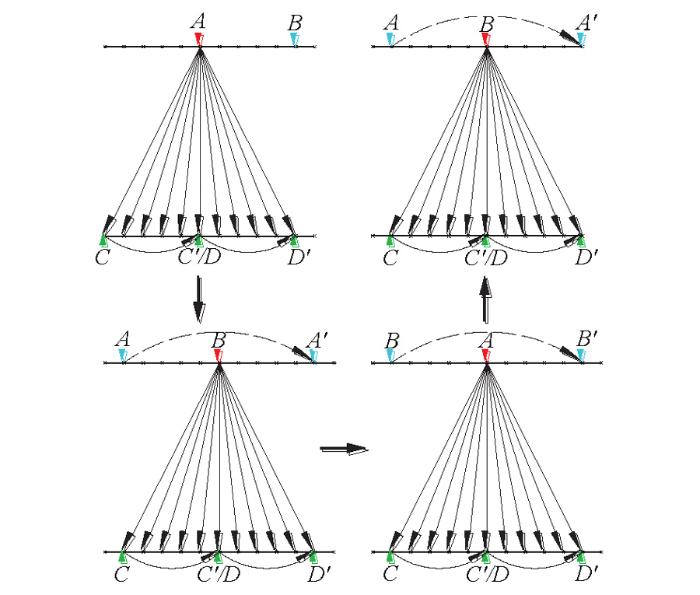

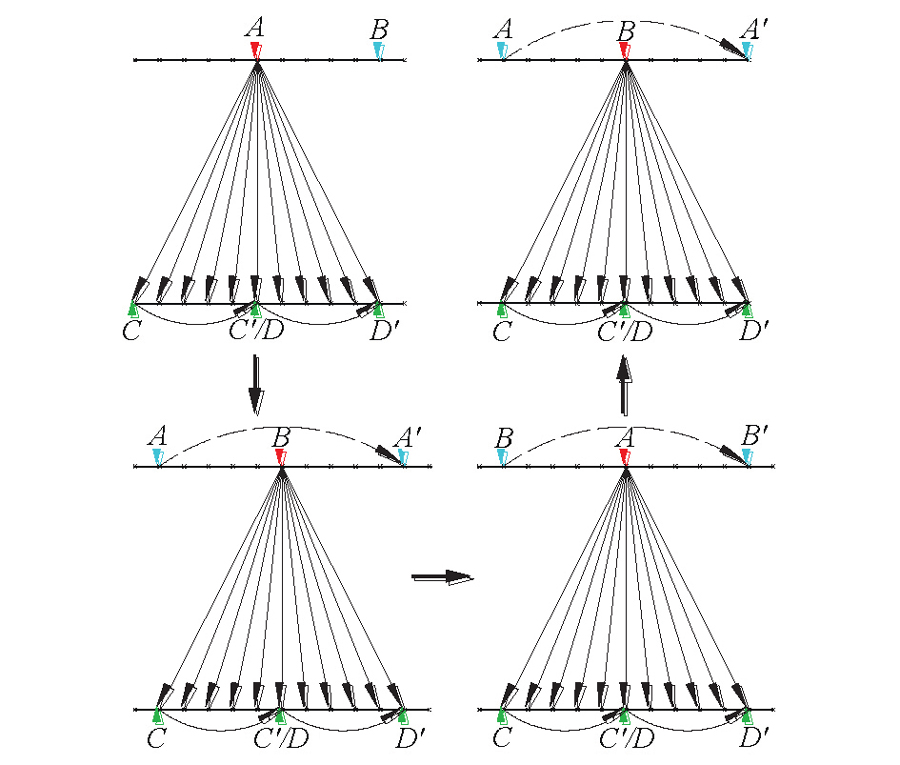

如图7所示,设发射机为A、B,接收机为C、D。首先A在1号发射点发射,C在对应接收段开始接收位置而D在对应接收段中间位置同时开始接收,并都只接收一半接收段的数据,而B到下一发射点等待。等1号点发射完毕后,A移动到下一个发射点等待,C移动到B对应接收段开始位置而D移动到B对应接收段中间位置,等C、D都就位后,B开始发射,C、D同时开始接收,并都只接收一半接收段的时间。如此重复,直到测量完毕。最后A、B和C、D交换巷道,重复上述过程,完成整个工作面的探测。

显示原图| 下载原图ZIP| 生成PPT

图7 “双发双收”“同步”法示意

2.4 组合模式

对于超长工作面,可以考虑用组合模式来进行探测。由于发射机要相互干扰,所以同一时刻只能有1台发射机工作,多于2台发射机无意义,因此只考虑1+1的组合,即两个探测组,其发射机分别在不同巷道,交替发射接收,直到探测完毕。

2.4.1 “一发一收”的组合模式

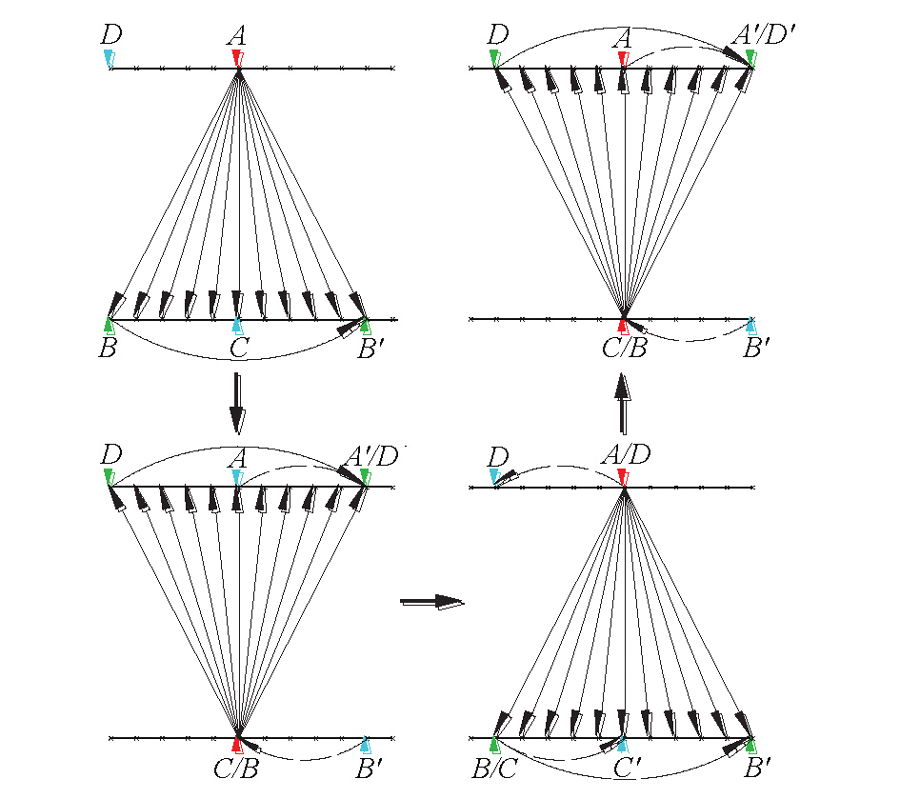

如图8所示,设发射机为A、C,接收机为B、D,A、B为一测量组,C、D为另一测量组。A位于一条巷道1号发射点,B位于对应接收段开始位置,C位于另一条巷道1号发射点,D位于对应接收段开始位置。首先A发射,B接收。等A发射完后,C开始发射,D开始接收,与此同时A往下一个发射点移动,B往对应接收段开始位置移动。等C发射完成后,A开始发射,与此同时C往下一个发射点移动,D往对应接收段开始位置移动。如此重复,直到测量完毕。

值得注意的是,这种测量模式下,不需要交换巷道测量。且可以看成是“双发双收”模式的另外一种方法,即“交叉”法。

显示原图| 下载原图ZIP| 生成PPT

图8 “一发一收”的组合示意

2.4.2 “一发双收”的组合模式

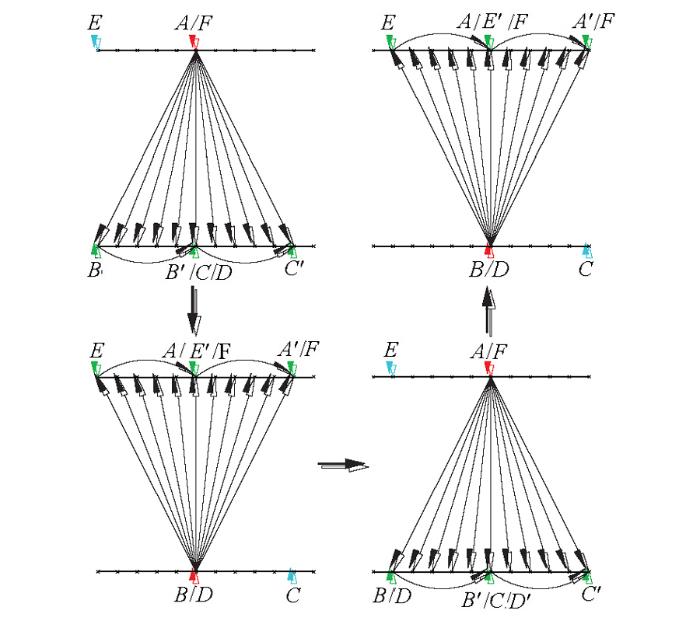

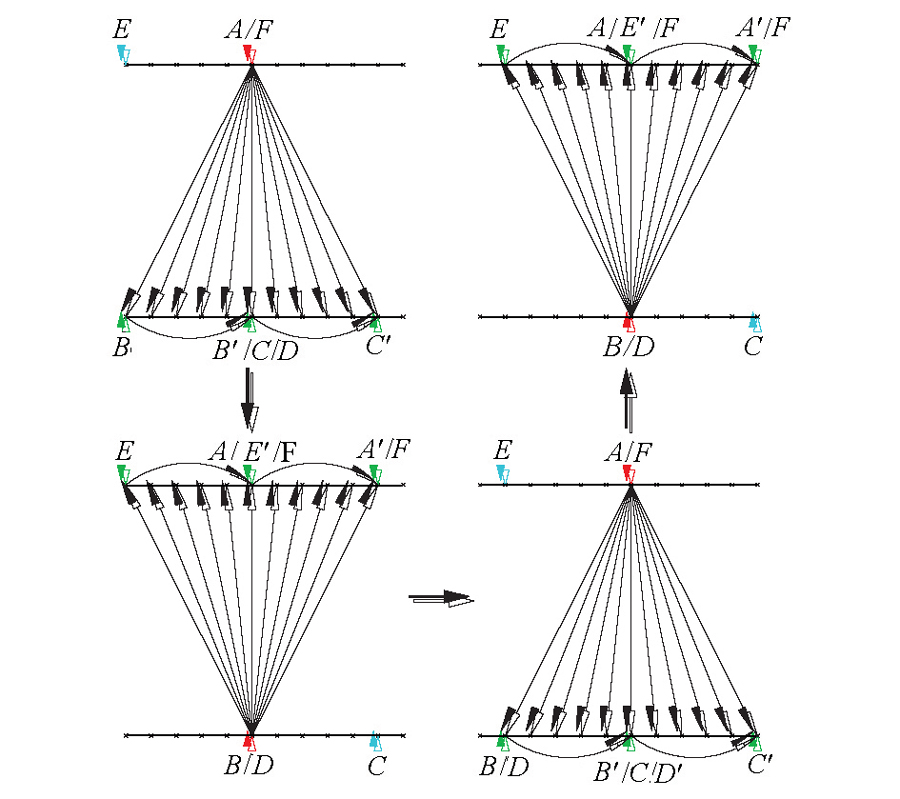

如图9所示,设发射机为A、D,接收机为B、C、E、F。A、B、C为一测量组,D、E、F为另一测量组。每组采用“一发双收”同步法。A位于一条巷道1号发射点,B位于对应接收段开始位置,C位于对应接收段中间位置,D位于另一条巷道1号发射点,E位于对应接收段开始位置,F位于对应接收段中间位置。首先A发射,B、C同时接收,并且都只接收半段数据。等A发射完后,D开始发射,E、F同时开始接收,并且都只接收半段数据,与此同时A往下一个发射点移动,B往对应接收段开始位置移动,C往对应接收段中间位置移动。等D发射完成后,A开始发射,与此同时D往下一个发射点移动,E往对应接收段开始位置移动,F往对应接收段中间位置移动。如此重复,直到测量完毕。

显示原图| 下载原图ZIP| 生成PPT

图9 “一发双收”的组合示意

3 探测模式分析

对上述各工作模式进行分析,得出各种模式中主机行走距离、总探测时间、时间利用率、行走速度、可探测最大工作面长度的计算公式,详见表1。

表1 各探测模式参数计算公式

模式	一发一收	一发双收		双发双收		组合模式
模式	一发一收	间隔法	同步法	间隔法	同步法	一发一收的组合	一发双收的组合
L_max	$\begin{matrix} \frac{F}{2 t_{1}} \end{matrix}$ d₁	$\begin{matrix} \frac{F}{2 t_{1}} \end{matrix}$ d₁	$\begin{matrix} \frac{F}{2 t_{1}} \end{matrix}$ d₁	$\begin{matrix} \frac{F}{t_{1}} \end{matrix}$ d₁	$\begin{matrix} \frac{F}{t_{1}} \end{matrix}$ d₁	$\begin{matrix} \frac{F}{t_{1}} \end{matrix}$ d₁	2 $\begin{matrix} \frac{F}{t_{1}} \end{matrix}$ d₁
T	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ (t₁+t₂)	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ (t₁+t₂)	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ (t₁+t₂)	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
T_A	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
T_B	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
T_C		$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
$\begin{matrix} {T_{d}}_{1} \end{matrix}$				$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	2 $\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁	$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
T_E							$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
T_F							$\begin{matrix} \frac{L}{d_{1}} \end{matrix}$ t₁
S	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	100%	100%	100%	100%
S_A	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	50%	50%	50%	50%
S_B	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{2 (t_{1} + t_{2})} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	50%	50%	50%	50%
S_C		$\begin{matrix} \frac{t_{1}}{2 (t_{1} + t_{2})} \end{matrix}$	$\begin{matrix} \frac{t_{1}}{t_{1} + t_{2}} \end{matrix}$	50%	100%	50%	50%
S_D				50%	100%	50%	50%
S_E							50%
S_F							50%
W	8L	6L	6L	8L	8L	8L	6L
W_A	2L	2L	2L	2L	2L	L	L
W_B	6L	2L	2L	2L	2L	3L	L
W_C		2L	2L	2L	2L	L	L
W_D				2L	2L	3L	L
W_E							L
W_F							L
t₁	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{2 V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{(n - 1) d_{2}}{2 V_{\max}} \end{matrix}$
t₂	≥ $\begin{matrix} \frac{d_{1}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{d_{1}}{V_{\max}} \end{matrix}$	≥ $\begin{matrix} \frac{d_{1}}{V_{\max}} \end{matrix}$

新窗口打开

按最大可探测工作面长度分类,可将工作模式分为三类:第一类为“一发一收”和“一发双收”,第二类为“双发双收”(把“一发一收”的组合模式看成“双发双收”模式的“交叉”法),第三类为“一发双收”的组合。每类中不同组合模式的最大可探测长度是一样的,但第三类的探测长度为第二类的2倍,第二类的为第一类的2倍。

按总探测时间和总时间利用率,工作模式可分为两类:第一类为“一发一收”和“一发双收”,第二类为“双发双收”和组合模式。各类中不同模式的总探测时间和总时间利用率是一样的。要减少总探测时间,第一类模式需减少发射时间与搬站时间之和,第二类模式只需减少发射时间即可。对于总时间利用率,第一类的小于第二类,和发射时间、搬站时间有关;而第二类的是常数,且达到了最大值100%。

按行走距离,工作模式可分为三类:第一类为“一发一收”、“双发双收”和“一发一收”的组合,第二类为“一发双收”,第三类为“双发双收”的组合。

每类中不同模式的总行走距离是一样的。第一类的总行走距离为工作面长度的8倍,第二类和第三类的为工作面长度的6倍;不同的是各个模式按不同的比例把总行走距离分配到了各个主机上,其中“一发一收”、“一发一收”的组合模式为非平均分配,接收机行走距离为发射机的3倍,其他模式为平均分配,发射机和接收机行走的距离一样。

按发射时间、搬站时间,可把工作模式分为两类:“一发双收”“同步”法和“一发双收”的组合为一类,其他为二类。第一类的最小发射时间可为第二类的一半,即第一类的发射时间可以设得更小,探测效率更高。实际应用中,“一发双收”宜采用“同步”法,因为它们的发射时间可设得更短,探测效率更高;“双发双收”宜采用“间隔”法,因为其“同步”法使接收机一直处于工作状态,没有休息时间,对于较长的工作面探测来说是不现实的。

一般地,设d₂=10 m,d₁=50 m,n=11,t₁=3 min,t₂=2 min,V_max=1.4 m/s;t_1min、t_2min表示t₁、t₂允许的最小取值。设工作面长度为2 000 m和4 000 m,根据表1公式,各种工作模式下探测效率对比如表2所示。

表2 不同测线长度、不同探测模式参数对比

工作模式	工作面长2 000 m					工作面长4 000 m
工作模式	一发一收	一发双收 (同步法)	双发双收 (间隔法)	一发一收的组合	一发双收 (同步法) 的组合	一发一收	一发双收 (同步法)	双发双收 (间隔法)	一发一收的组合	一发双收 (同步法) 的组合
T/min	400/144	400/96	240/96	240/96	240/48	800/288	800/192	480/192	480/192	480/96
T_A/min	240/96	240/48	120/48	120/48	120/24	480/192	480/96	240/96	240/96	240/48
T_B/min	240/96	240/48	120/48	120/48	120/24	480/192	480/96	240/96	240/96	240/48
T_C/min		240/48	120/48	120/48	120/24		480/96	240/96	240/96	240/48
T_D/min			120/48	120/48	120/24			240/96	240/96	240/48
T_E/min					120/24					240/48
T_F/min					120/24					240/48
W/m	16 000	12 000	16 000	16 000	12 000	32 000	24 000	32 000	32 000	24 000
W_A/m	4 000	4 000	4 000	2 000	2 000	8 000	8 000	8 000	4 000	4 000
W_B/m	12 000	4 000	4 000	6 000	2 000	24 000	8 000	8 000	12 000	4 000
W_C/m		4 000	4 000	2 000	2 000		8 000	8 000	4 000	4 000
W_D/m			4 000	6 000	2 000			8 000	12 000	4 000
W_E/m					2 000					4 000
W_F/m					2 000					4 000
t_1min/min	1.2	0.6	1.2	1.2	0.6	1.2	0.6	1.2	1.2	0.6
t_2min/min	0.6	0.6				0.6	0.6
人数	2	3	4	4	6	2	3	4	4	6

注:“/”后面为采用最小发射时间和最小搬站时间的数据。

新窗口打开

设发射机的额定工作时间为3 h,根据表1中的公式,计算不同工作模式下最大可探测工作面长度,如表3所示。

表3 最大可探测工作面长度对比

工作模式	一发一收	一发双收(同步法)	双发双收(间隔法)	一发一收的组合	一发双收(同步法)的组合
最大长度/m	1 500/3 750	1 500/7 500	3 000/7 500	3 000/7 500	6 000/30 000
总耗时/min	300/270	300/360	360/360	360/360	720/720

注:“/”后面为采用最小发射时间和最小搬站时间的数据。

新窗口打开

从表3可以看出,只要选取适当的工作模式和适当的收发射时间,任何长度的工作面都可以在发射机额定的工作时间内探测完毕。

4 结论

1) 在实际工作中,可以通过表1中的公式快速计算出总探测时间、各主机的工作总时间、各主机的行走距离等,来选择合理的工作模式、发射时间和搬站时间,从而在满足一定的工作强度条件下达到最大的探测效率。

2) 一般地,对于长度在1 000 m以下的工作面,可采用“一发一收”工作模式以节省人员;长度在 1 000~2 000 m的大型工作面,可采用“一发双收”工作模式以减少接收机行走距离;长度在2 000 m以上的特大型工作面,可采用“双发双收”工作模式,以减少接收机行走距离并提高时间利用率;长度在4 000 m以上的超大型工作面,可采用“一发双收”的组合模式,以保证一次下井就可以完成整个工作面的探测任务。特别是“一发一收”的组合模式和“一发双收”的组合模式不需要交换巷道,所以对于那些交换巷道不便的工作面可以考虑使用,较短工作面使用前者,较长工作面使用后者。

3) 对于多台主机联合使用,要保证每台仪器的灵敏度一致。如果灵敏度出现偏差,会使探测结果不准确,甚至造成假异常,所以在探测前须做灵敏度校对。在后期数据处理中,需要对各台主机中的数据进行拼接,可开发相关的拼接软件进行自动拼接。

4) 对于无线电波透视系统,目前广泛采用手动计时装置,使用整数的发射时间和搬站时间。对于大型工作面的探测,为了探测效率的最大化,发射时间和搬站时间难免出现小数,如果再采用手动计时就会很困难,而且容易出错,所以需开发专门的自动计时装置,实现发射、接收、搬站的自动提示功能。

本研究成果也可用于其他测量方式和无线电波透视技术类似的物探方法。
