航磁、航空TEM数据精细化处理手段在黑龙江嘎来奥伊地区矽卡岩型铅锌矿的应用研究

朱琳, 赵丛, 丁继双, 江民忠, 骆燕, 彭莉红, 宁媛丽, 欧阳游

Application of aeromagnetic and airborne TEM refined data processing in skarn type lead-zinc ore in Galaiaoyi, Heilongjiang Province

Lin ZHU, Cong ZHAO, Ji-Shuang DING, Min-Zhong JIANG, Yan LUO, Li-Hong PENG, Yuan-Li NING, You OUYANG

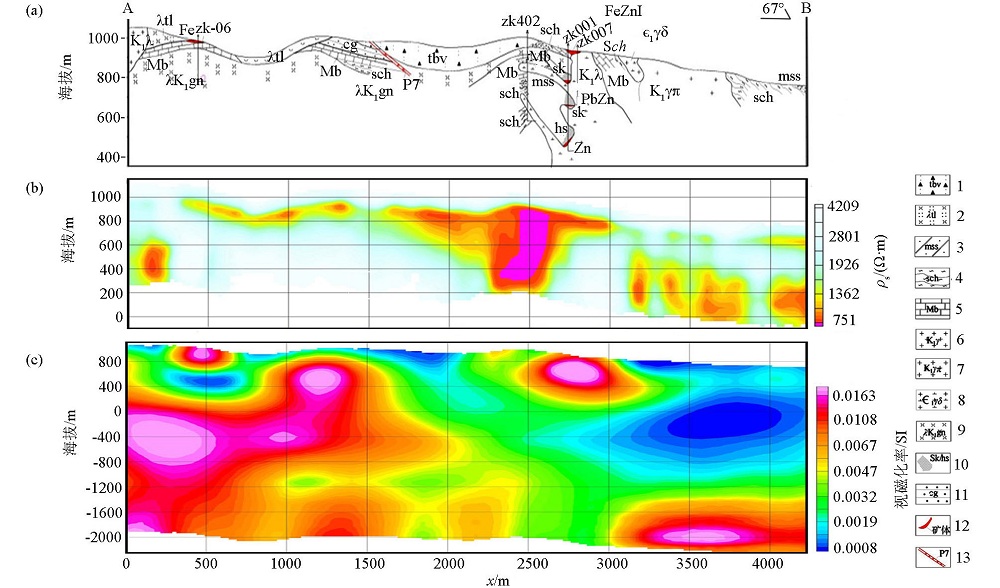

图6 A-B剖面地质、航电、航磁综合信息剖面[8] 1—凝灰岩、凝灰熔岩、角砾凝灰岩、含角砾凝灰岩;2—流纹岩、流纹质凝灰熔岩、英安质流纹岩;3—石英岩、变砂岩;4—片岩、绢母片岩、绢云绿泥石片岩、石英片岩;5—厚层状大理岩、局部夹厚层状大理岩;6—细粒花岗岩;7—花岗斑岩;8—中-中细粒花岗闪长岩;9—流纹岩;10—矽卡岩/角岩;11—砾岩;12—矿体;13—破碎带 a—地质剖面;b—电阻率深度成像剖面(RDI);c—反演磁化率剖面
