基于相干和方差体识别断层的方法都是利用地震资料中的强信号,受地震资料分辨率的限制这些方法对断距较小的小断层无法准确识别。在地震资料中大型地质体的边界具有明显的反射特征,尺度较小的地质体如尖灭点、小断层等以绕射波或残留绕射的形式存在,能量较弱,被强反射所淹没。本方法利用平面波破坏滤波技术提取绕射波信息,该技术通过正则化反演迭代算法求取反射波倾角体,然后利用均值滤波的方法得到反射能量较强的平面波,将其从地震数据中去除,即可得到绕射波信息。利用绕射波信息则可以判断断层的发育程度及断裂系统组合样式。通过理论模型分析和实际资料应用验证了该方法的可行性和有效性。该方法具有一定的实际应用价值。
The methods based on coherent and variance are used to determine faults, which take advantage of the strong signals in seismic data; nevertheless they are limited by seismic resolution and hence fail to accurately identify small faults. In the seismic data, the boundary of large-sized geological body has obvious reflection characteristics. However, in the case of smaller geological bodies such as pinchouts and small faults, their weak reflection energy exists in the form of diffraction or residual diffraction, which is overwhelmed by the strong reflection. In this paper, plane wave destruction method is used to extract diffraction. The reflected wave angle body is calculated using regularization iterative algorithm. And then the mean filter method is used to extract strong energy reflection, which is subtracted from seismic data to get the diffraction wave information. Using diffraction wave information, we can decide the development extent and combination style of the faults. Theoretical model analysis and actual data application show that this method is practicable and effective in identifying faults. This method has a certain value for industrial application.
通常认为地震反射是地层界面的反映, 地震反射包括连续反射和非连续反射两种特征, 前者反映地层的缓慢变化, 而后者反映的是地层或岩性的突变[1]。对于地层突变的识别地震勘探提供了多种技术手段, 如方差体技术、曲率体技术、蚁群算法等。这些技术都是基于地层反射信息进行相邻道的相似性计算或者同相轴几何属性的变化特征等
目前地震勘探所用地震资料是经过偏移归位后的资料, 在工业应用中最为广泛的偏移方法是克希霍夫叠前时间偏移, 其基本原理类似于绕射叠加, 使地下每个绕射点源的绕射波都收敛到绕射点位置从而实现地下界面的正确成像[1, 4]。但要使绕射波归位到真正的地下界面需要有准确的速度, 而实际资料处理过程中速度不可能完全准确, 因此偏移后在绕射点位置会有残留绕射[15]。这种残留绕射的波形及振幅都不稳定, 可以利用相干算法将其与反射波进行分离。此外在断层处一部分归位的绕射波以断面波的形式存在, 断面波的倾角与地层的倾角往往会有较大差异, 因此可以首先利用PWD技术估算出地层倾角, 然后利用相干算法沿着反射波倾角方向将绕射波或断面波与反射波进行分离, 利用提取出的绕射波和断面波对断层进行识别。
局部平面波可以用微分方程
表示。其中:u(x, t)代表波长函数, x代表偏移距或水平方向的距离, t为时间, σ 为连续时空域的局部斜率。
在离散采样的地震记录中我们定义空间斜率为水平距离与时间间隔的函数, 因此相邻地震道之间具有一定的可预测性, 可以用函数将后一地震道用前一地震道表示, 该函数的Z变换可以表示为:
式中:U(Zx, Zt)是u(x, t)的Z变换, Zt代表单位时间延迟因子, Zx是单位空变因子; (1-Zx
U(Zx, Zt)是u(x, t)的Z变换, u(x, t)为地震道, 其数据已知, 因此C(p, Zx, Zt)可以看做是斜率p的函数。
平面波破坏滤波的关键是局部斜率p的求取, 或者局部倾角σ 的求取。
在最小平方意义下, 局部斜率的估算可转化为求解目标函数式(3)的最小二乘解。对于大规模的地震数据而言, 高斯— 牛顿线性迭代法是一个相对高效的计算方法, 其求解过程可以表示为:
式中, p0为初始斜率, Δ p为斜率增量, C'(p0)为滤波器算子C(p)对Δ p的偏导数。求解式(4)可以得到Δ p, 通过迭代可以求得地震数据的倾角信息。在该过程中为了避免局部斜率值出现异常抖动, 在每次迭代过程中会引入平滑处理[13, 15]。
大型地质体的地震反射特征一般较为稳定, 具有较强的相关性, 而小地质体的反射特征相干性较弱, 沿着估算出的倾角方向对相邻地震道进行均值滤波就可以将平面波从地震数据中提取出来, 进而将其减去留下能量相对较弱的剩余绕射波。其原理如下:
以地震数据中的第j道为中心, 两侧各取N道进行求和, 并计算这些道的平均值
式中, ak(i)为第k道的第i个样值点, nt为采样点数; 令aj(i)=Mj(i)即完成第j道第i个采样点的均值滤波, 对输入的每一道地震数据均进行上述操作即得到沿倾角体的均值滤波结果; 最后将输入的地震数据减去均值滤波提取出的平面波即得到绕射波数据。

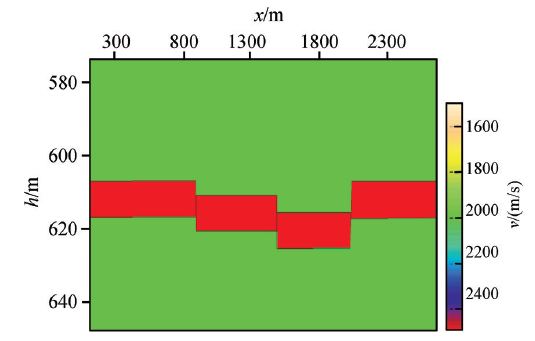

为了验证该方法的效果, 首先利用地质模型数据进行了试验。建立图1所示的正演模型, 背景速度为2 000 m/s, 其中镶嵌一高速地层, 速度为 2 500 m/s, 该地层被三条断层所切割, 其中断层断距从左至右依次为5、8、12 m。所用子波为40 Hz雷克子波, 正演所用网格大小为1 m× 1 m。

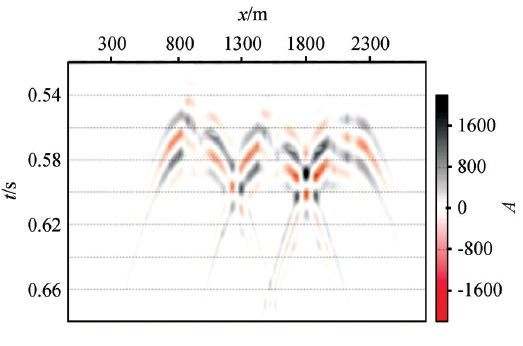

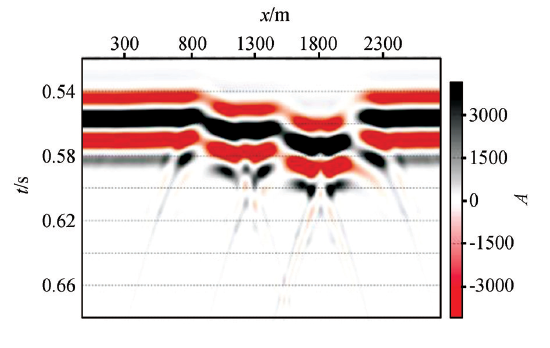

利用平面波激发得到自激自收地震记录如图2所示。在断层处同相轴出现错断, 且有明显的绕射波。利用PWD对其倾角进行估算后分离的绕射波如图3所示。
所选工区位于渤海海域南部, 莱州湾凹陷中央隆起带的中部, 是受东西向大型滑脱断层控制又被北东向调节断层分割的断块构造[16]。该油田目前处于ODP设计阶段, 需要对该区断层提出风险认识以帮助后续开发过程中井位的部署, 因此断裂系统分析成为该区地球物理工作的一个重点。目的层段沙三段地震资料频宽8~25 Hz, 主频17 Hz, 地层层速度约为3 000 m/s, 按照四分之一波长的假设, 地震资料纵向分辨率约为45 m, 因此小断层的识别又是该区一个工作难点。受地震资料分辨率的限制在方差切片上部分断层的展布不清晰, 尤其是小断层, 基于方差体无法有效判断其是否存在。

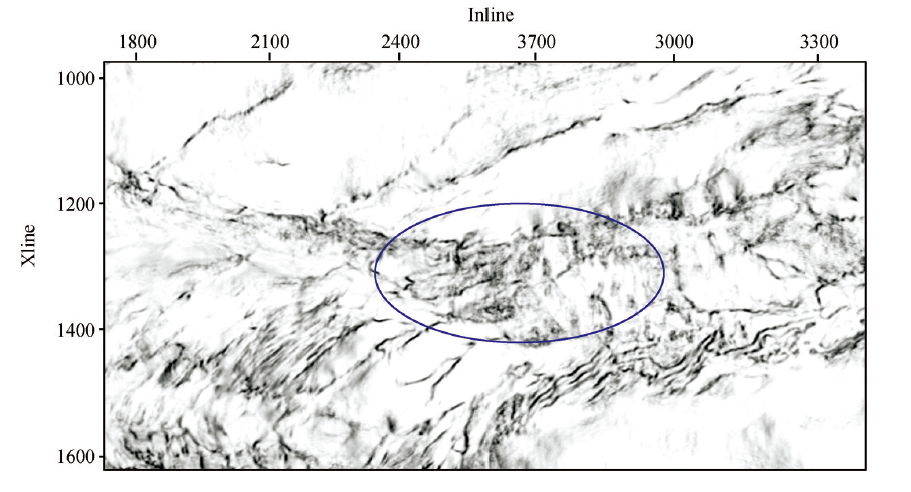

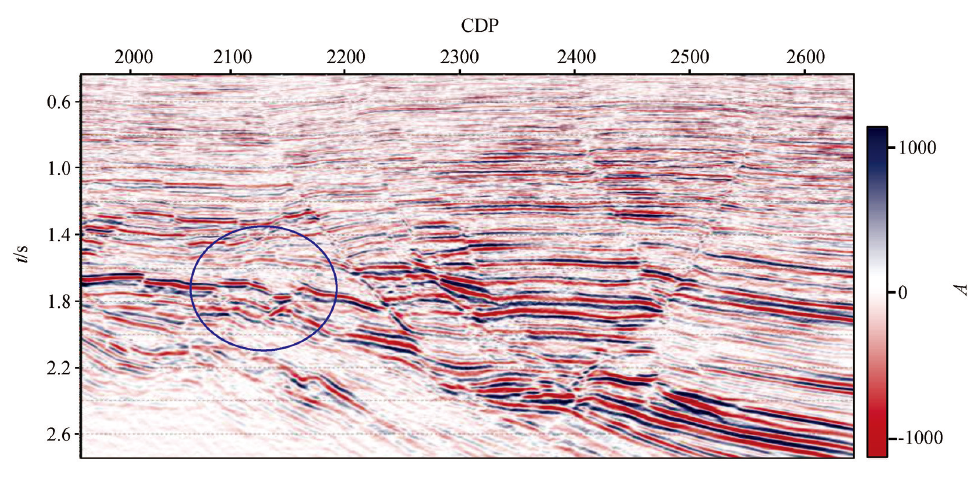

本次尝试开展了平面波破坏滤波的试验。图4为该区过A井叠前时间偏移剖面, 目的层所在时间深度为1.4~2.2 s之间。从剖面上可以看出该区“ Y” 字型和“ X” 型断层异常发育。图5为该区1 700 ms处方差切片。在方差切片上大型断裂的展布清晰可见, 但部分小断层的发育程度以及断层组合样式不清晰, 给ODP设计阶段对断层风险认识带来很大困难。

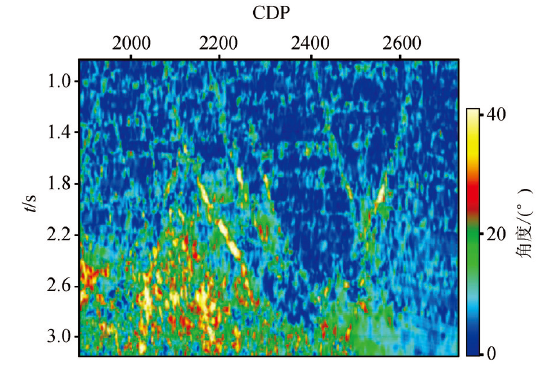

按照绕射波提取思路, 首先基于PWD技术计算出地层倾角体。图6为利用该技术计算出的过A井的主测线方向的倾角剖面, 计算结果与剖面上大型断层的展布基本一致, 地层(包括断层)最大倾角约为43° 。

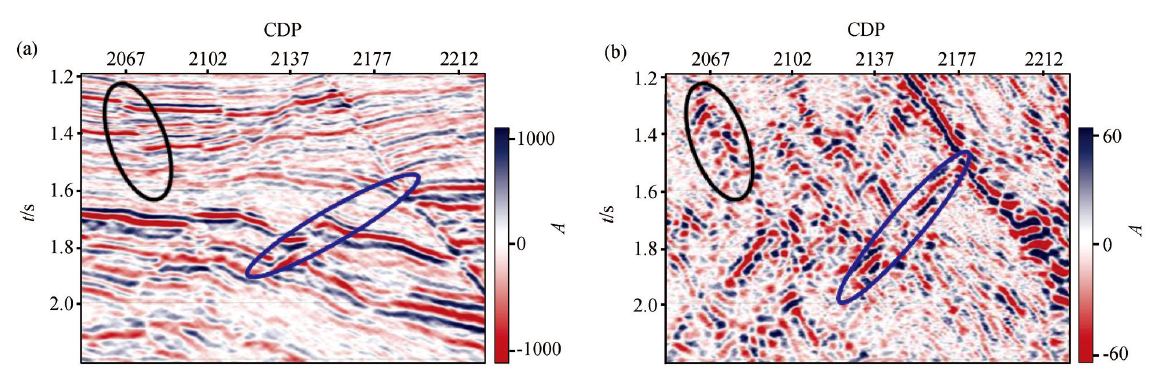

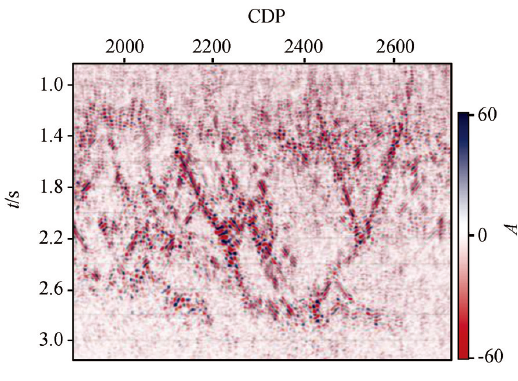

基于该倾角体利用均值滤波的方法提取出的绕射波如图7所示。提取出的绕射波主要集中在断层处, 这正是笔者基于绕射波识别断层的依据。叠前时间偏移将大部分绕射波归位到绕射点, 比如断点处, 但归位的精度与速度有关, 受速度精确度的影响绕射点处仍然会有残留绕射。用PWD提取出的绕射波在断层处有时表现为一个条带。图8为偏移剖面和绕射波提取结果的局部放大。图中黑框中既有断面波又有残留绕射。如图中蓝色椭圆所示, 在叠前时间偏移剖面中该断层下部有明显的断点, 但断层上部断距较小, 断层不明显; 在提取出的绕射波剖面中断层上部有明显的断面波, 对局部小断层的解释有着重大的参考价值。
通过对实际资料的应用可以看出能量较弱的绕射波可以较好地反映小断距的断层, 结合相干体可以对实际资料的断裂系统进行更为精细地刻画。
通过对PWD技术的理论分析以及理论模型和实际资料的应用效果分析认为该技术可以有效地反映小尺度异常体, 在应用过程中得出以下几点结论和认识:
1) 断层等小尺度异常体在偏移后的地震资料上常常会有残留绕射, 利用PWD方法可以突出这种绕射信息以辅助断裂系统的解释;
2) 利用平面波破坏滤波方法计算地层倾角, 在此基础上利用均值滤波的方法可以有效地去除平面波继而提取绕射波;
3) 提取出的残留绕射波的位置会受到偏移的影响, 与真实位置存在偏差, 但实际资料中速度不可能完全准确, 提取出的绕射波信息为在基于当前偏移数据中断层解释提供了一种参考;
4) 利用该技术提取出的绕射波会受到噪声的影响, 在实际应用过程中还要综合地质情况和对地震资料的认识;
5) 通过模型数据和实际资料的测试验证了该方法的可靠性和有效性。该技术可以有效地识别小尺度的异常体, 具备较好的应用前景。
