地面伽马能谱测量在铀矿找矿中的应用研究——以黑龙江省嘉荫县磨石山地区为例

引用本文

曹秋义, 山亚, 张恩, 卢辉雄, 杨彦超. 地面伽马能谱测量在铀矿找矿中的应用研究——以黑龙江省嘉荫县磨石山地区为例[J]. 物探与化探, 2016,40(4): 701-704.
CAO Qiu-Yi, SHAN Ya, ZHANG En, LU Hui-Xiong, YANG Yan-Chao. The application of ground gamma spectrometric measurement to uranium prospecting:A case study of Millstone Hill in Jiayin County,Heilongjiang Province[J]. Geophysical and Geochemical Exploration, 2016,40(4): 701-704.
Doi:10.11720/wtyht.2016.4.10 复制到剪切板

Permissions

《物探与化探》编辑部所有

地面伽马能谱测量在铀矿找矿中的应用研究——以黑龙江省嘉荫县磨石山地区为例

曹秋义, 山亚, 张恩, 卢辉雄, 杨彦超

核工业航测遥感中心,河北石家庄 050002

作者简介: 曹秋义( 1984-),工程师,核工业航测遥感中心,主要从事铀矿找矿工作中的物化探工作。

收稿日期: 2015-12-22

基金: 黑龙江省嘉荫县铀矿资源调查评价项目(KCZX-SDKC-2015026)

摘要

黑龙江省嘉荫县磨石山地区为火山岩分布区,为研究该地区的铀矿分布特征,采用地面伽马能谱测量方法对该地区进行测量,通过地面伽马能谱在该地区的应用,探讨了磨石山地区的铀异常分布特征,表明该方法在铀矿找矿中应用效果明显,为寻找铀矿提供了途径。

关键词: 地面伽马能谱; 磨石山; 铀矿

中图分类号:P631 文献标志码:A 文章编号:1000-8918(2016)04-0701-04 doi: 10.11720/wtyht.2016.4.10

The application of ground gamma spectrometric measurement to uranium prospecting:A case study of Millstone Hill in Jiayin County,Heilongjiang Province

CAO Qiu-Yi, SHAN Ya, ZHANG En, LU Hui-Xiong, YANG Yan-Chao

Airborne Survey and Remote Sensing Center of Nuclear Industry,Shijiazhuang 050002,China

Abstract

Moshishan which is located in Jiayin of Heilongjiang province is volcanic rock distribution area.In order to research the characteristics about uranium deposit,we selected the ground gamma spectrometry method.By this method,we discussed the distribution characteristics of uranium anomaly in this region.It shows obviously effect on the uranium deposit prospecting and provides a way to prospect for uranium deposits.

Keyword: ground gamma spectrometry; Millstone Hill; uranium

Show Figures

磨石山地区位于黑龙江省嘉荫县境内, 区内铀矿调查研究工作程度低。2008年核工业航测遥感中心在该区进行了1∶ 5万航空放射性测量, 发现该区存在航放异常, 但未能对该区航放异常的空间展布特征及铀矿特征进行深入研究, 因此, 2015年对本区进行了1∶ 10 000地面伽马能谱测量工作, 用以研究该地区的铀矿分布特征。

1地质概况

工作区位于小兴安岭成矿带北侧(图1), 整体位于兴凯湖— 布列亚山地块区一级构造单元中的佳木斯隆起带, 西部为二级构造单元为五星— 关松镇中间隆起带。

	Figure Option View Download New Window

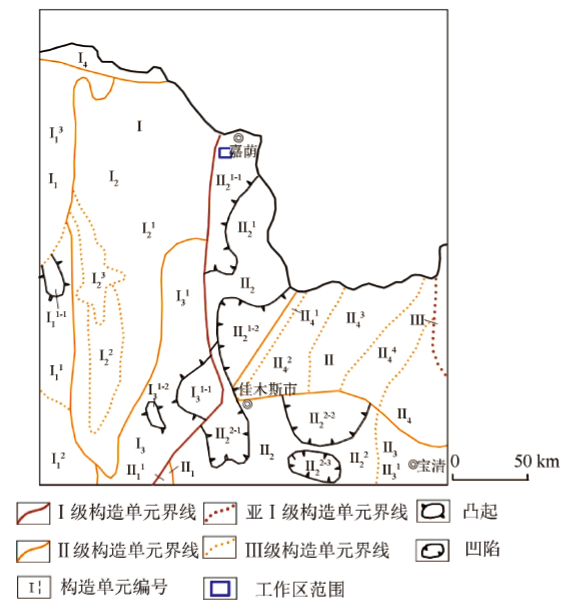

	图1 工区大地构造

区内主要分布下白垩统宁远村组(K₁n)陆相酸性火山岩, 岩性较为单一, 主要为流纹岩, 次为流纹质角砾熔岩、流纹质角砾凝灰岩、流纹质凝灰岩及松脂岩(图2), 其中全新统主要分布于测区沟谷中, 白垩系宁远村组流纹岩在区内大面积分布, 流纹质角砾熔岩在本区东南部可见, 多呈椭圆状集中分布。流纹质凝灰岩及松脂岩分布面积较小, 一般呈不规则条带状分布, 在区内东南部和北西部可均见。

	Figure Option View Download New Window

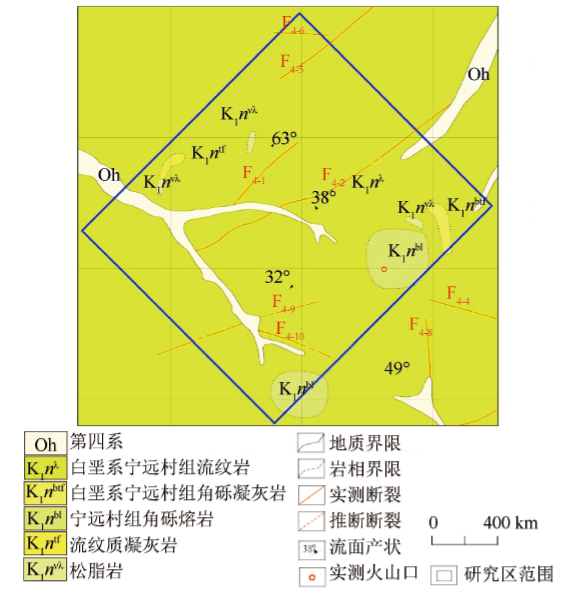

	图2 磨石山地质

2工作方法及数据处理

2.1工作方法及数据成图

本次1∶ 10 000地面伽马能谱测量工作测网100 m× 40 m, 点位误差小于5 m。测量仪器为RS230型能谱仪, 单点测量模式, 测量时间60 s。对异常点进行二次测量, 得到总道(DOSE)、钾含量(K)、铀含量(U)、钍含量(Th)4个测量数值。

本次研究工作采用一般测量精度, 忽略放射性本底的影响, 剔除“ 飞” 点(即由操作不当等引起的异常数据值), 在经过GEOSOFT5.1等专业数据处理软件处理后, 采用克里金插值法形成GRD文件, 网格化间距为 25 m, 并由MAPGIS6.7等专业绘图软件绘制而成, 最终形成钾、铀、钍等基础等值图件。

2.2异常筛选和分级

地面伽马能谱异常划分遵循以下原则:

1) 异常点:铀(或钍、钾)含量大于地质体背景值的3倍, 并且受岩性、层位或断层、蚀变带控制, 延伸长度小于20 m的异常称异常点。

2) 异常带:铀(或钍、钾)含量达到异常点标准, 且其连续延伸长度达20 m以上的异常称异常带。

3) 异常晕:铀(或钍、钾)含量高出地质体背景

值3倍标准偏差, 但未达到异常点标准的异常称异常晕, 含量低于异常晕的弱异常可分为偏高晕和高晕:

$\begin{matrix} \begin{matrix} 异常晕 : X + 3 S_{d} \leq Q < 3 X, \\ 高晕 : X + 2 S_{d} \leq Q < X + 3 S_{d}, \\ 偏高晕 : X + S_{d} \leq Q < X + 2 S_{d}, \end{matrix} \end{matrix}$

其中:X是地质体铀(或钍、钾)的背景含量; S_d是背景含量的标准偏差; Q是异常晕的铀(或钍、钾)含量。

对本区1 310个测量数据进行统计分析, 运用迭代法求取全区背景值及标准方差等参数, 并对异常等级进行划分(表1), 圈定铀异常带1条(UM01)、铀异常点1处(UMG02)。

表1 异常含量等级划分

元素	$\begin{matrix} \frac{平均值}{\overset{̅}{X}} \end{matrix}$	$\begin{matrix} \frac{标准方差}{S_{d}} \end{matrix}$	$\begin{matrix} \frac{偏高晕}{\geq \overset{̅}{X} + S_{d}} \end{matrix}$	$\begin{matrix} \frac{高晕}{\geq \overset{̅}{X} + 2 S_{d}} \end{matrix}$	$\begin{matrix} \frac{异常晕}{\geq \overset{̅}{X} + 3 S_{d}} \end{matrix}$	$\begin{matrix} \frac{异常点 (带)}{\geq 3 \overset{̅}{X}} \end{matrix}$
钾	1.76	0.44	2.20~2.64	2.64~3.08	3.08~5.28	5.28
钍	10.58	2.29	12.87~15.16	15.16~17.45	17.45~31.74	31.74
铀	3.39	0.99	4.38~5.37	5.37~6.36	6.36~10.17	10.17

表1 异常含量等级划分

3伽马能谱特征

3.1伽马能谱一般特征

本区钾含量最大为5.2× 10^-2, 铀含量最大为15.3× 10^-6, 钍含量最大为26.2× 10^-6, 均分布于工作区西南侧流纹岩附近, 呈不规则状展布。区内钾、铀、钍元素分布规律明显。对全区能谱测量数据进行统计分析, 得到区内不同岩石(地层)伽马能谱参数特征(表2)。

表2 磨石山地区岩石伽马能谱参数特征

岩石(地层)	$\begin{matrix} \frac{U / 10^{- 6}}{\overset{̅}{X} S_{d} Cv} \end{matrix}$			$\begin{matrix} \frac{Th / 10^{- 6}}{\overset{̅}{X} S_{d} Cv} \end{matrix}$			$\begin{matrix} \frac{K / 10^{- 2}}{\overset{̅}{X} S_{d} Cv} \end{matrix}$
全新统	4.38	1.28	0.29	11.55	2.35	0.20	1.69	0.47	0.28
流纹岩	3.46	1.32	0.39	10.64	2.55	0.24	1.80	0.52	0.29
流纹质角砾熔岩	3.38	1.06	0.31	11.02	2.09	0.19.	1.88	0.47	0.25
流纹质凝灰岩	3.19	0.47	0.15	9.46	1.23	0.13	1.59	0.21	0.13
松脂岩	3.34	0.49	0.15	10.11	2.32	0.23	1.58	0.15	0.09
全区	3.39	0.99	0.29	10.58	2.29	0.22	1.75	0.44	0.25

表2 磨石山地区岩石伽马能谱参数特征

1)全新统中铀和钍平均含量明显高于全区背景值, 约为背景值的1.3和1.1倍, 铀和钍含量标准偏差(S_d)明显高于全区相应值, 变异系数(Cv)与全区基本相同。

2)在流纹岩中钾、铀、钍平均含量均略高于全区背景值, 其标准偏差和变异系数也均高于区内背景值。显示本区流纹岩中铀、钍、钾含量相对较高, 局部可能存在富集现象, 具备成矿潜力。

3)铀在流纹质角砾熔岩中平均含量均低于本区背景值, 钍和钾的平均含量略高于全区背景值, 其标准偏差(S_d)和变异系数(Cv), 基本与全区背景值相近, 不具找矿潜力。

4)在流纹质凝灰岩及松脂岩中, 钾、铀、钍平均含量、标准方差以及变异系数均低于全区背景值, 不具成矿潜力。

3.2地面伽马能谱铀异常特征

本区铀异常点(带)均位于工作区的西南部(图3)。均产于宁远村组流纹岩中。

	Figure Option View Download New Window

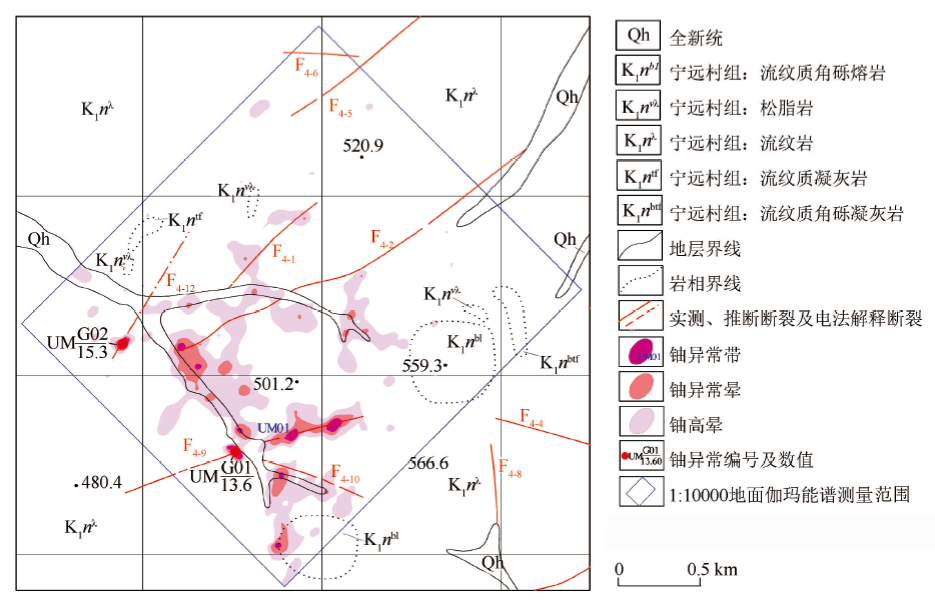

	图3 工区铀异常分布

UM01铀异常带位于测区西南部, 整体呈北东东向串珠状展布, 长约640 m , 宽约45~95 m, 铀含量一般为10× 10^-6~12× 10^-6。铀含量最高值位于UM-G01点, 铀含量为13.6× 10^-6, 钍含量为 12.4× 10^-6, 钾含量为2.7× 10^-2, 属纯铀异常。该异常带产出明显受北东东向F_4-9断裂控制, UM-G01点处于F_4-9及F_4-10断裂交汇部位, 赋存于碎裂流纹岩中, 伴生硅化、高岭土化、褐铁矿化等蚀变。

UMG02铀异常点呈点状展布, 铀含量值15.3× 10^-6, 钍含量值为9.6× 10^-6, 钾含量值为1.5× 10^-2, 属纯铀异常。该异常产于北东向F_4-12断裂破碎带, 赋存于碎裂流纹岩中, 伴生高岭土化、褐铁矿化等蚀变。

3.3综合分析研究

本次研究区内地面伽马能谱异常均位于宁远村组破碎流纹岩中, 附近断裂构造发育, 这些断裂构造为铀元素的迁移、富集提供了有利通道, 断裂附近可见大量硅化、褐铁矿化等蚀变, 推测与火山热液活动有关。该地区地面能谱异常受断裂构造影响明显, 因此, 推测研究区断裂构造发育的流纹岩地段存在铀元素富集现象, 具备较大的成矿潜力, 为本区的重点找矿地段, 为研究区内火山岩型铀矿床勘查工作进一步指明了方向。

4结论

1)地面伽马能谱测量对放射性异常反应灵敏, 该方法在寻找铀矿中较为有效。

2)磨石山地区流纹岩中钾、铀、钍平均含量均略高于全区背景值, 其标准偏差和变异系数也均高于区内背景值。尤其是破碎带附近, 铀、钍、钾含量相对较高, 局部存在富集现象, 具备一定的成矿潜力。

3)本区铀异常点、异常带均位于断裂附近, 附近可见硅化、高岭土化、褐铁矿化等蚀变。其展布形态受断裂构造控制, 推测异常铀其形成与断裂构造有关。
