航空瞬变电磁合成孔径成像算法关键技术研究

引用本文

赵越, 李貅. 航空瞬变电磁合成孔径成像算法关键技术研究[J]. 物探与化探, 2016,40(3): 514-526.
ZHAO Yue, LI Xiu. A study of the key techniques for airborne transient electromagnetic synthetic aperture imaging algorithm[J]. Geophysical and Geochemical Exploration, 2016,40(3): 514-526.
Doi:10.11720/wtyht.2016.3.13 复制到剪切板

Permissions

《物探与化探》编辑部所有

航空瞬变电磁合成孔径成像算法关键技术研究

赵越, 李貅

长安大学地质工程与测绘学院, 陕西西安 710054

通讯作者: 李貅(1958-),男,教授,博士生导师,研究方向为瞬变电磁法理论与应用。 E-mail: Liuxiu@chd.edu.cn

作者简介: 赵越(1989-),女,博士研究生,主要从事航空时间域电磁技术研究。 E-mail: zhaoyue_0430@126.com

收稿日期: 2015-11-25

基金: 国家重点基础研究发展计划(“973”计划)项目(2013CB036002); 国家重大科研设备研制项目(2011YQ030133)

摘要

将等效导电平面快速算法与合成孔径相关叠加技术相结合,实现了航空瞬变电磁快速成像解释算法。为了进一步获得更好的成像效果与更优的分辨率,对合成孔径算法中的关键技术进行了研究。首先给出最佳孔径尺寸的求取方法,并通过多个模型进一步验证孔径尺寸对于成像效果的显著影响;接着利用大量数值模拟结果分析孔径大小与异常体埋深、围岩与异常体电阻率比值等因素之间的关系,总结规律利用数值拟合方法求取其函数表达式,并根据函数表达式直接确定最佳孔径尺寸的大小;最后,利用多个模型示例证实合成孔径成像方法能够有效圈定异常范围、提高横向与纵向的目标分辨率,并且该方法不受海量航空数据的影响,计算速度快、可用于实时成像。以上研究成果进一步提高了航空瞬变电磁法的解释精度,为丰富航空瞬变电磁解释方法、提高勘探效率提供了理论依据。

关键词: 航空瞬变电磁法; 合成孔径成像; 最佳孔径; 分辨率

中图分类号:P631 文献标志码:A 文章编号:1000-8918(2016)03-0514-13 doi: 10.11720/wtyht.2016.3.13

A study of the key techniques for airborne transient electromagnetic synthetic aperture imaging algorithm

ZHAO Yue, LI Xiu

College of Geology Engineering and Geomatics, Chang'an University, Xi'an 710054, China

Abstract

In order to ease the growing contradiction between mineral resources supply and demand and realize the effective exploration of the complex terrain region, it is urgently necessary to improve the computational efficiency and interpretation accuracy of the ATEM (Airborne Transient Electromagnetic) system. In this paper, the authors used differential conductance and synthetic aperture algorithm to realize fast imaging for ATEM system. In order to further improve the resolution and interpretation accuracy, the authors made an in-depth study of the key technology of synthetic aperture algorithm. Firstly, the authors provided a method for calculating the optimum aperture, and further verified that the aperture size could significantly influence the imaging effect. Then, by using numerical simulation method, the authors calculated the function expression of optimum aperture based on a lot of model calculation results. Finally, by using a multiple model example, the authors confirmed that the synthetic aperture imaging method can effectively improve the resolution both in lateral and vertical directions. This method is not affected by the impact of the massive air data and also has the characteristics of fast computing speed and can be used for real-time imaging. It can further improve the interpretation precision of the airborne transient electromagnetic method. The research results enrich the ATEM interpretation method and provide an important theoretical basis for improving the prospecting precision.

Keyword: airborne transient electromagnetic method; synthetic aperture imaging; optimum aperture; resolution; numerical fitting method; interpretation precision

Show Figures

航空瞬变电磁法(ATEM)问世至今已有近60年的历史, 其应用领域也从最初的金属矿探查、地下水勘查等发展到环境保护、地热资源及工程勘察等。随着国家对能源矿产需求量的进一步增加, 资源丰富的西部无人区与东北部山区等地质地形复杂区域将是未来勘探的主要对象。航空瞬变电磁法因其具有勘查效率高、探测成本低、通行性好等显著优点, 能够进入山区、森林、海洋、湖泊沼泽等人员无法到达或者工作难度较大区域进行地球物理勘查, 有着一般探勘手段难以达到的效果 $\begin{matrix} ^{[14]} \end{matrix}$ 。

由于航空瞬变电磁工作覆盖范围广, 采集数据量大, 对于传统的单点解释方法而言, 巨大的数据量无疑增大了解释难度, 降低了解释效率, 而且传统的单点解释方法并不能有效利用数据之间的关联性, 从而造成了有效数据的浪费。据此, 李貅等^[5]引入合成孔径雷达成像思想, 通过虚拟波场变换技术, 将传统的单点处理方式发展成为逐点推移多次覆盖的处理方法, 达到提高信噪比、突出弱异常, 进而提高分辨率、加大勘探深度的目的。航空瞬变电磁合成孔径的概念源自于雷达成像技术, 由于其独特的优势, 近几年发展迅速。全红娟^[6]、李貅等^[7]通过大量物理模拟实验, 证实多孔径辐射场能够获得比单孔径更强的二次场信号, 从而提出了多孔径瞬变电磁的新方法, 该思想的提出为合成孔径成像技术奠定了理论基础; 张军等^[8]基于拟地震解释技术, 通过多个理论模型及煤田采空区实例计算, 进一步验证了合成孔径成像方法能够突出有效信号, 增强信噪比。然而对于航空瞬变电磁系统而言, 拟地震解释技术工作效率较低, 不适于进行快速实时成像。为了进一步提高工作效率, 实现快速实时成像技术, 钱建兵^[9], 戚志鹏等^[10]采用微分电导参数与合成孔径方法相结合的技术, 实现了航空瞬变电磁快速成像解释, 并通过多个模型示例验证了该方法不仅具有较好的抗噪性且分辨率高、计算速度快可用于实时成像。

目前, 对于航空瞬变电磁合成孔径成像技术前人已在方法技术上做了许多相关工作, 但是为了获得更好的成像效果与更优的分辨率, 必须对合成孔径成像算法的关键技术进行进一步研究, 其中一个重点与难点便是最佳孔径尺寸的选取。最佳孔径尺寸的选取是一个复杂的过程, 它需要以模型各测点数据间的相关性为依据, 多次合成进行选取, 并且孔径尺寸还受到异常体埋深、围岩与异常体电性差异等多种因素的影响。此次研究以单异常体模型为例, 依据各点的相关程度分析给出最佳孔径尺寸的求取方法, 并通过大量数值模型的计算结果分析孔径尺寸与异常体埋深、异常体与围岩电性差异等参数之间的关系, 总结变化规律。此外, 分辨率也是合成孔径雷达的一个关键参数, 它主要指的是距离向与方位向分辨率, 推广到瞬变电磁中, 则可以理解为横向(沿测线走向)分辨率与纵向(垂直于测线走向)目标分辨率 $\begin{matrix} ^{[1113]} \end{matrix}$ 。因此文中分别设计了不同类型的多个模型, 通过与传统的视电阻率断面图和微分电导成像图进行对比分析, 进一步验证ATEM合成孔径方法在能够在横向、纵向上有效提高成像的目标分辨率, 突出弱异常、提高信噪比。

1 ATEM合成孔径成像原理

航空瞬变电磁法的工作方式与机载SAR类似, 均为探测孔径相对于目标体的运动, 因此为了进一步优化微分电导成像提高解释精度, 本文借鉴合成孔径雷达的思想, 并将其引入到航空瞬变电磁合成孔径中。航空瞬变电磁的微分电导形式与雷达的接收信号类似, 前人^[7]已经通过实验分析确定相邻位置上同一地质体的反射回波具有较好的相关性。于是, 可以将微分电导等效为雷达中的接收子波信号, 实现基于微分电导成像的航空瞬变电磁的合成孔径成像。

1.1 微分电导成像原理

微分电导成像法来源于等效导电平面理论, 微分电导为视纵向电导关于深度的二阶导数, 通过等效导电平面原理可以得到航空瞬变电磁层状模型的视纵向电导参数^[14]

$\begin{matrix} S_{τ} (t) = KF (\overset{̅}{m}) / \frac{\partial B_{z} (t)}{\partial t}, (1) \end{matrix}$

亦可以得到层状模型研究深度的计算公式^[14]

$\begin{matrix} H_{τ} (t) = (\overset{̅}{m} \cdot a - t / μ_{0} S_{τ})^{\frac{1}{3}} (9 a \overset{̅}{m} / 8 - t / μ_{0} S_{τ})^{\frac{2}{3}}, (2) \end{matrix}$

其中, K= $\begin{matrix} \frac{- 6 I}{a^{2}} \end{matrix}$ , F( $\begin{matrix} \overset{̅}{m} \end{matrix}$ )= $\begin{matrix} \frac{\overset{̅}{m}}{(1 + {\overset{̅}{m}}^{2})^{\frac{5}{2}}} \end{matrix}$ , $\begin{matrix} \overset{̅}{m} \end{matrix}$ = $\begin{matrix} \frac{h}{a} \end{matrix}$ + $\begin{matrix} \frac{t}{μ_{0} sa} \end{matrix}$ , 式中a表示发射回线半径(m), t表示采样时间(s), h表示等效平面深度(m), I表示供电电流强度(A), μ ₀为真空磁导率(μ ₀=4π × 10^-7 H/m)。

求得S_τ(t)和H_τ(t)之后, 对S_τ(t)关于深度求其一阶导数 $\begin{matrix} {S^{'}}_{τ} \end{matrix}$ (H_τ)与二阶导数 $\begin{matrix} {S^{″}}_{τ} \end{matrix}$ (H_τ), 以H型与K型模型为例, 将各测点的S_τ(H_τ)、 $\begin{matrix} {S^{'}}_{τ} \end{matrix}$ (H_τ)与 $\begin{matrix} {S^{″}}_{τ} \end{matrix}$ (H_τ)作为纵坐标, H_τ(t)为横坐标绘制曲线于图1中^[18]。如图可知, S_τ(H_τ)为单调增曲线, 随着曲线上升, 斜率的变化表示地下介质电导率的改变, 转折点对应着电性界面的深度。 $\begin{matrix} {S^{″}}_{τ} \end{matrix}$ (H_τ)曲线的极值点恰好对应着地下介质的电性分界面。由高阻界面向低阻界面的转变对应着正极值, 反之则对应负极值。此外, 微分电导曲线只在电性突变的界面附近产生极值发生阶跃, 其余电性不变化的地方值为零, 因而若将所有测点的曲线绘制在一起, 各极值点则会形成类似地震记录中的“ 同相轴” 并能够有效地反应出电性界面位置。由此即可将微分电导信号等效为雷达中的子波信号, 对其进行相关合成孔径成像研究, 进一步提高航空瞬变电磁解释精度。

	Figure Option View Download New Window

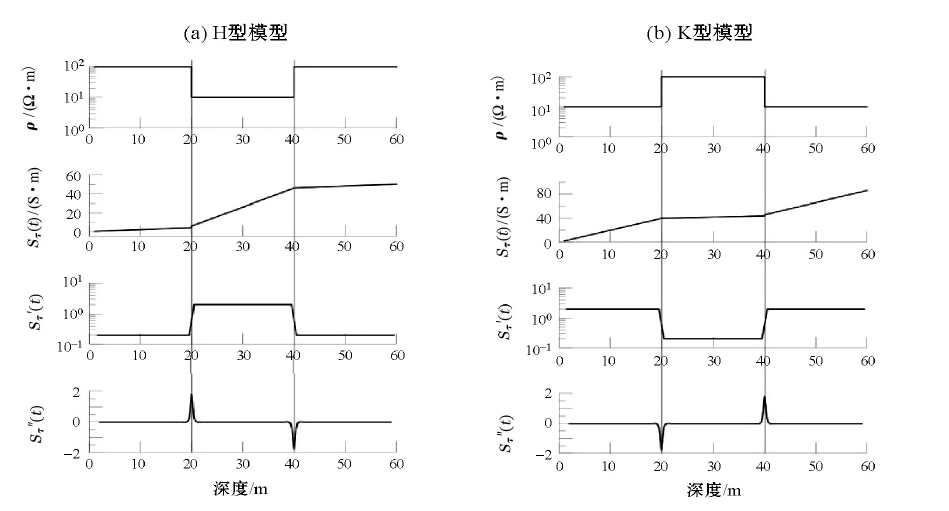

	图1 典型层状模型微分电导特征示意(引自李貅, 2013)^[18]

1.2 合成孔径成像原理

合成孔径成像工作示意见图2, 其中N表示合成孔径范围, 选取第i点为中心点, φ (r_i, h_j)为该点的微分电导函数, 其中r_i为i点到-N, …, N内一点的距离, τ 为偏移距离。计算不同测点信号的相关系数, 生成不同的权函数, 相邻各测点信号在做叠加时以最大相关系数为权进行相关加权, 形成新的合成数据^[5]:

其中m为采样道数, k表示偏移道数。

	Figure Option View Download New Window

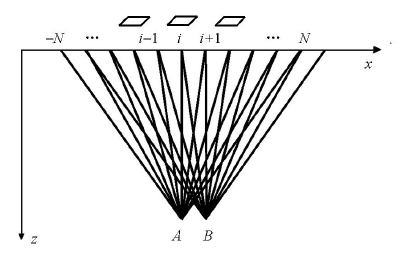

	图2 航空瞬变电磁合成孔径示意

以最大相关系数为权对相邻各测点信号进行相关加权, 形成新的合成数据:

其中 $\begin{matrix} \dot{φ} \end{matrix}$ (r_i, τ _j)为合成后数据, τ ₀为最佳偏移距, N为合成孔径范围。

2 ATEM合成孔径的最佳孔径选取

孔径的选取是航空瞬变电磁合成孔径成像的一个关键问题。孔径的大小直接关系着成像结果的好坏, 若孔径尺寸选择过小将造成有效合成数据的缺失, 致使成像结果偏离原始模型, 降低了解释精度; 反之则会导致合成数据过多而降低目标分辨率。因此, 为了获得最佳成像效果, 应根据模型参数选取一个最佳孔径。

2.1 单个异常体模型最佳孔径选取

目前对于最佳孔径选取的方法主要分为以下几个步骤:首先计算各个测点与待合成点之间的最大相关系数φ _max, 以待合成点为中心向两侧逐步判断最大相关系数与相关阈值 $\begin{matrix} \dot{φ} \end{matrix}$ 的大小, 如果最大相关系数小于阈值则停止比较并取当前点的上一点为合成孔径的边界点, 由此确定的孔径尺寸为最大孔径。为了进一步得到最佳成像效果, 应在最大孔径范围内通过不断改变孔径大小进行多次合成, 最终选取最佳成像效果所对应的孔径大小作为最佳孔径。阈值的大小一般通过人为给定, 本文中将相关系数的阈值设定为0.6。下文以均匀半空间含有单个异常体的简单模型(如图3)为例, 给出其最佳孔径的选取过程, 并采用全域视电阻率定义方法^[19]对于模型电阻率进行计算。

	Figure Option View Download New Window

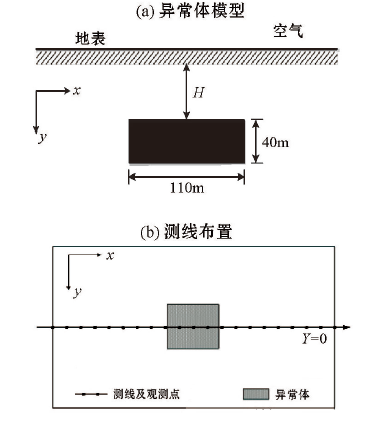

	图3 单个异常体模型示意

文中模型正演计算均采用三维时域有限差分算法实现^[15], 采用中心回线装置的ATEM系统, 发射磁矩9× 10⁵ A· m², 发射高度与接收高度均为30 m。异常体尺寸为110 m× 110 m× 40 m, 埋深 80 m, 围岩电阻率为100 Ω · m, 围岩与异常体电阻率比为10∶ 1, 测线长度为400 m, 点距20 m共21个测点。

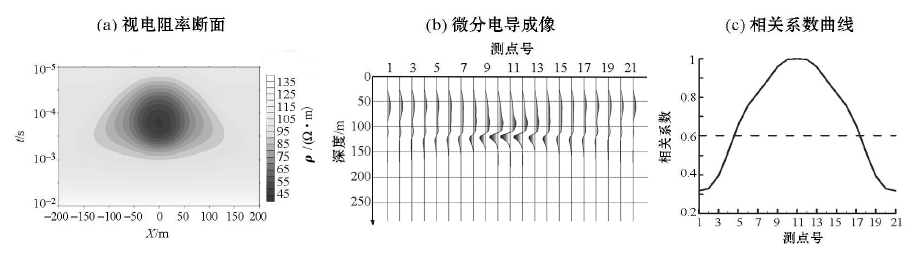

图4分别为单个异常体模型的计算结果, 从视电阻率断面图及微分电导成像图中可以判断模型中存在一个低阻异常体, 但对于异常体的位置与规模无法判断。依据各个测点之间的相关性做出相关系数曲线如图4c所示, 相关系数曲线为一单峰函数, 因为待合成点为中心点, 故中心点处相关系数最大为1, 并逐渐向两边减小, 根据前文中所给定的阈值进行进一步处理, 得到该模型最大孔径范围为第5~17点, 即最大孔径为240 m。

	Figure Option View Download New Window
	图4 单异常体模型计算结果

	Figure Option View Download New Window
	图5 单异常体模型不同孔径尺寸合成孔径成像

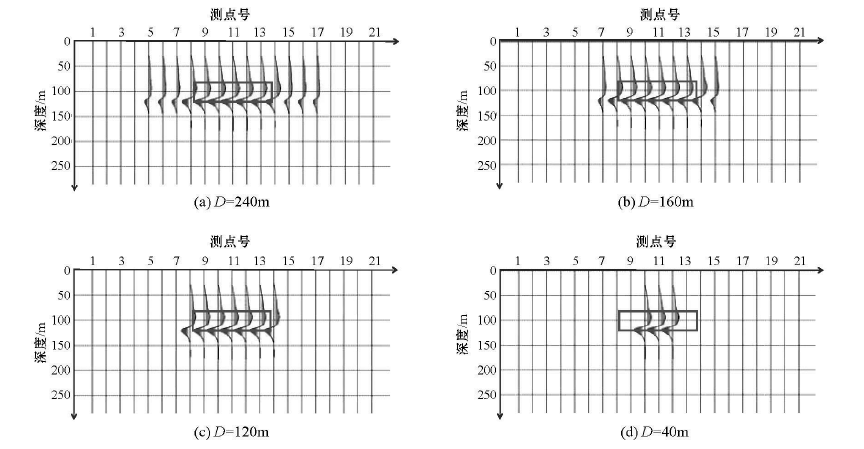

为了进一步得到最佳成像效果应在最大孔径范围内不断改变孔径大小进行多次合成, 选取最佳合成孔径。图5为选取不同孔径尺寸所得到的合成孔径成像结果(令D表示合成孔径尺寸), 当孔径尺寸选取D=240 m与D=160 m时, 从图5a、b中成像结果可以看出, 由于孔径尺寸选取过大, 导致引入过多不相关合成数据, 成像结果较真实模型更宽, 分辨率较低; 当孔径尺寸选取D=40 m时, 孔径尺寸选取过小, 造成有效数据的缺失, 成像结果偏离真实模型, 从而降低了解释精度; 当D=120 m时, 成像图中的电性同相轴与模型吻合得很好, 且同相轴向右为正, 其极值分别指示目标异常体的顶界面与底界面, 由于顶界面是由高阻围岩向低阻介质突变的界面, 微分电导为正值^{[16, 17]}, 负值同相轴极值则指示低阻异常体的底界面, 这是由低阻介质向高阻介质突变的界面。综上, 当D=120 m时, 成像结果能够有效刻画出异常体的位置与规模, 成像效果最佳, 因此选取D=120 m为该模型的最佳孔径。

2.2 孔径大小影响因素

孔径大小的确定是一个复杂的过程, 它受到异常体埋深、异常体与围岩电性差异等多种因素的影响。为了进一步研究最佳孔径尺寸与电性差异、异常体埋深等因素之间的影响关系, 以图3所示的模型为例, 固定异常体尺寸110 m× 110 m× 40 m与围岩电阻率值100 Ω · m不变, 通过不断改变异常体的埋深及异常体与围岩之间的电阻率比值, 分析合成孔径的最佳孔径大小与各参数之间的影响关系, 并通过数值拟合方法求取其函数表达式, 最后根据函数表达式直接确定最佳孔径的大小, 为ATEM实际资料的处理解释提供理论依据。

2.2.1 异常体埋深不同

令H表示异常体埋藏深度, γ 表示围岩与异常体间电阻率比, 以γ =10∶ 1为例, 逐渐改变异常体埋深得到模型视电阻率断面及相关系数曲线(图6)。

	Figure Option View Download New Window

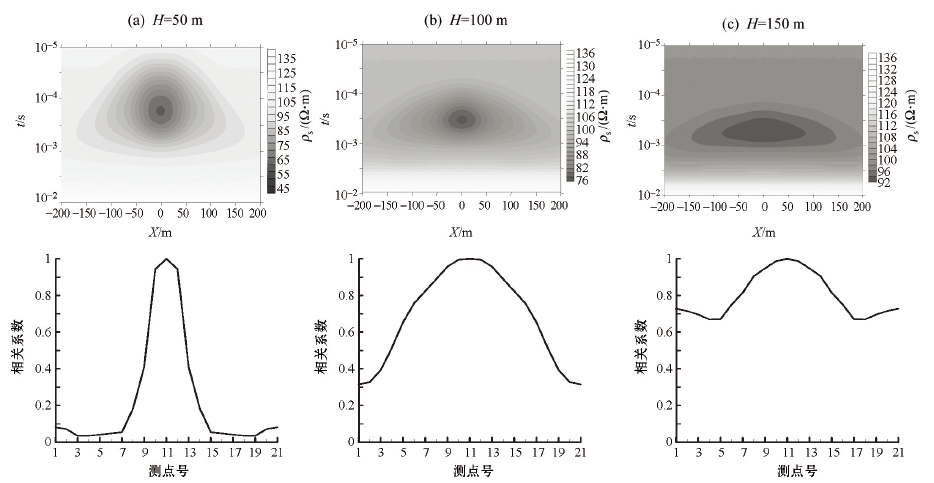

	图6 单异常体不同埋深的视电阻率断面(上)及相关系数曲线(下)

从图6中可以看出, 随着异常体埋深的不断增加, 视电阻率断面中异常体的分辨率逐渐降低, 模型中各测点之间相关系数值逐渐增大, 所对应的单峰曲线形态逐渐变宽。这是由于对于瞬变电磁探测而言, 异常体埋深越深, 则相对响应强度越小, 转换到求解相关系数时各点间差异小, 导致各点间相关性增强, 最后求取最大孔径范围也就越宽。

2.2.2 围岩与异常体电阻率比值不同

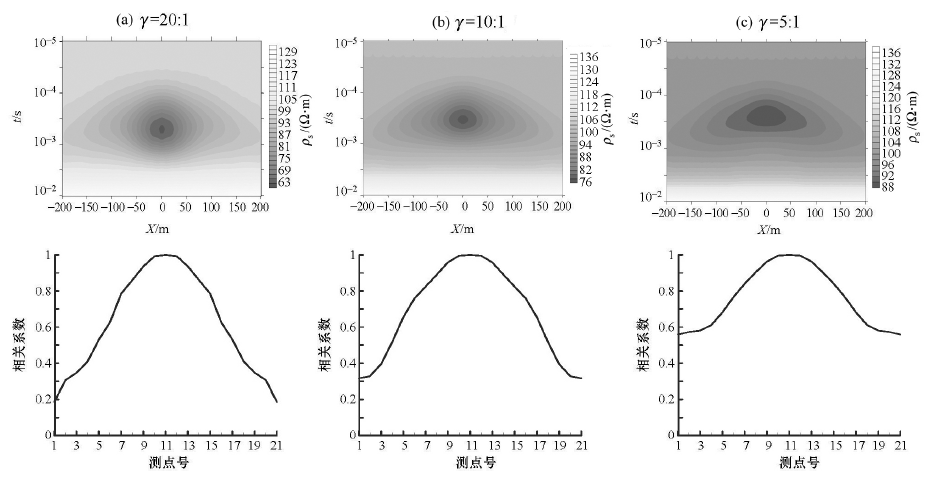

图7表示改变围岩与异常体电阻率比值所计算得到的电阻率断面及各测点相关系数曲线。随着围岩与异常体电阻率比值的减小, 异常体与围岩间电阻率越接近, 异常体在模型中便越难以分辨, 故各测点之间差异逐渐降低, 相关性则逐渐增大, 所求得的相关系数曲线形态越平缓。

	Figure Option View Download New Window
	图7 单异常体不同电阻率模型的视电阻率断面(上)及相关系数曲线(下)

2.2.3 最佳孔径选取公式

为了进一步形象表示不同参数对于最佳孔径大小的影响关系, 通过不断改变异常体埋深、围岩与异常体电阻率比值, 计算大量模型, 求取各个模型所对应的最佳孔径 $\begin{matrix} \dot{D} \end{matrix}$ (表1), 并将模型结果绘制于图8中。由图中结果可知, 随着异常体埋深的不断加深, 最佳孔径也逐渐增大, 曲线呈逐渐上升趋势, 说明异常体埋深与最佳孔径尺寸成正相关; 反之, 如图8b所示, 随着围岩与电阻率比值的不断增大, 最佳孔径

	Figure Option View Download New Window

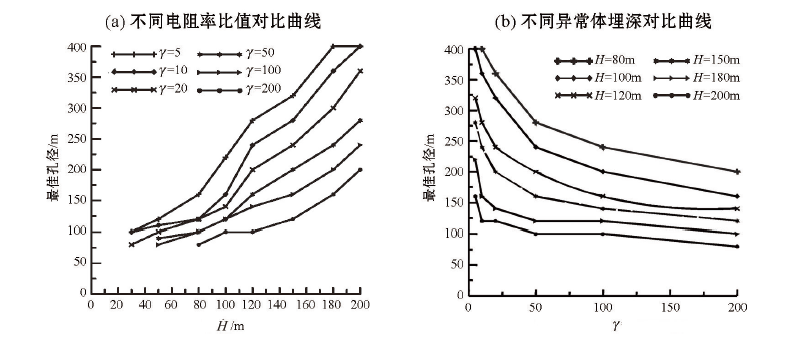

	图8 最佳孔径与各参数曲线对比

表1 最佳孔径计算结果

γ	H/m	$\begin{matrix} \dot{D} \end{matrix}$ /m	γ	H/m	$\begin{matrix} \dot{D} \end{matrix}$ /m	γ	H/m	$\begin{matrix} \dot{D} \end{matrix}$ /m
5∶ 1	30 50 80 100 120 150 180 200	100 120 160 220 280 320 400 400	10∶ 1	30 50 80 100 120 150 180 200	100 110 120 160 240 280 360 400	20∶ 1	30 50 80 100 120 150 180 200	80 100 120 140 200 240 300 360
50∶ 1	30 50 80 100 120 150 180 200	80 90 100 120 160 200 240 280	100∶ 1	30 50 80 100 120 150 180 200	80 80 100 120 140 160 200 240	200∶ 1	30 50 80 100 120 150 180 200	70 80 80 100 100 120 160 200

表1 最佳孔径计算结果

逐渐减小, 曲线形态逐渐下降, 说明围岩与电阻率比值和最佳孔径之间成反相关。

由于目前合成孔径算法中最佳孔径的计算过程较为复杂, 工作中求取不便。为了便于实际应用, 以利于该方法的进一步推广, 根据大量模型计算结果, 利用数值拟合方法求取了最佳孔径尺寸计算的函数表达式。将 $\begin{matrix} \dot{D} \end{matrix}$ 设为因变量, H和γ 为自变量, 根据表1中的数据, 利用最小二乘算法拟合得到: $\begin{matrix} \dot{D} = 21.92 + H + \frac{2.05 H}{0.37 γ 。} \\ 实际工作中可以该式为依据直接确定最佳孔径。 \end{matrix}$

2.3 多异常体模型最佳孔径选取

上文讨论了简单模型最佳孔径的选取方法, 依据由简到繁的思想, 以真实地质资料为基础, 设计赋存不同埋深的两个低阻异常体的三维复杂模型(模型一, 见图9), 进一步分析多异常体情况下最佳孔径的选取方法。表2列出了三维复杂模型(模型一)中各个地层的地电参数及地层尺寸, 其中上层异常体的埋深为50 m, 下层异常体的埋深为180 m, 两者间距为100 m。

	Figure Option View Download New Window

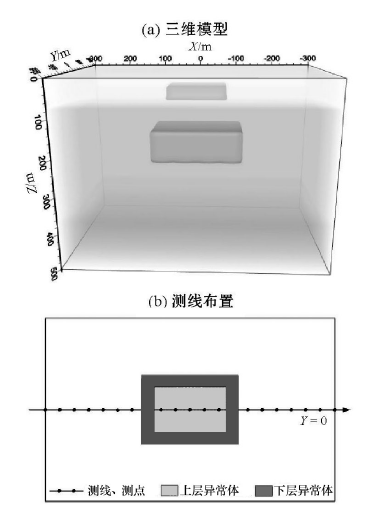

	图9 两个低阻体三维复杂模型(模型一)示意

表2 模型一参数

图10分别为对模型一进行数值计算所得到的全域视电阻率断面与微分电导成像结果, 图10a中可以清楚看到与模型设计一致的上下两层低阻异常圈闭, 但是模型的规模与位置并不能从图中得到。微分电导图中有上下两条连续的电性同相轴, 分别指示上下两个异常体, 但图中同相轴存在许多不相关的干扰, 无法准确判断异常体的位置与大小。

为了给出多异常体模型最佳孔径尺寸的选取方法以及进一步验证不同孔径大小对于合成孔径成像效果的影响情况, 对模型进行以下处理。首先将两个异常体单独进行分析, 这两个异常体分别具有不同的相关系数(图11a, b), 且通过上文中所给出的

	Figure Option View Download New Window

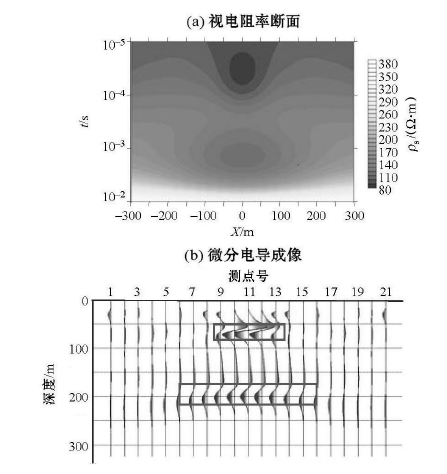

	图10 模型一计算结果

	Figure Option View Download New Window

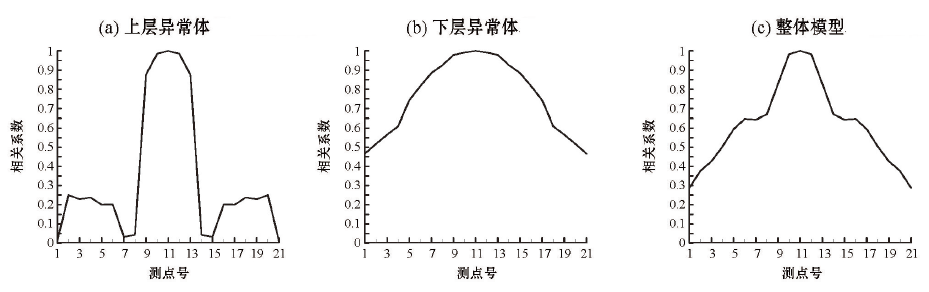

	图11 模型一相关系数曲线对比

公式可以求得这两个异常体各自的最佳孔径。设上层异常体最佳孔径为D₁, 下层异常体最佳孔径为D₂; 接着, 对整体模型进行相关分析, 并得到相关系数曲线如图11c所示。通过对比图11中相关系数曲线可知, 整体模型的相关系数介于上、下层异常体相关系数变化范围之间。为了进一步得到整体模型的最佳孔径, 以D₁和D₂分别作为临界值, 在此范围内不断改变孔径大小进行成像, 成像结果如图12所示。

根据图12中结果可知, 当孔径尺寸取为D₁时, 合成孔径成像图中有2条连续的电性同相轴, 分别对应上下两个低阻异常体, 其中上层异常体同相轴清晰, 通过图中正负方向同相轴的极值点判断, 第9~13点在深度50 ~80 m左右的位置处存在电性分界面, 这与上层异常体顶部与底部界面深度位置相吻合; 同理, 在第8~14点之间、深度150~200 m之间存在电性分界面, 这与模型中底部异常体深度位置相对应, 但由于孔径尺寸选择过小, 造成有效合成数据的缺失, 同相轴范围比真实模型尺寸更小, 从而造成下层异常有效数据的缺失, 致使下层异常分辨率降低。当孔径尺寸取为D₂时, 图12b中的成像结果显示下层异常体分辨率明显高于上层异常体, 这是由于选择D₂作为合成孔径成像的最佳孔径时, 对于上层异常体而言该孔径尺寸过大, 导致参与合成的数据过多, 使得分辨率降低。最后, 当孔径尺寸取为 $\begin{matrix} \dot{D} \end{matrix}$ 时, 图12c中上、下两个异常体同相轴波形更加清晰突出, 对于上下两层异常体的规模与位置均能良好反应, 且与模型设计一致, 模型整体成像分辨率最佳, 则选取 $\begin{matrix} \dot{D} \end{matrix}$ 作为该模型的最佳孔径。

	Figure Option View Download New Window

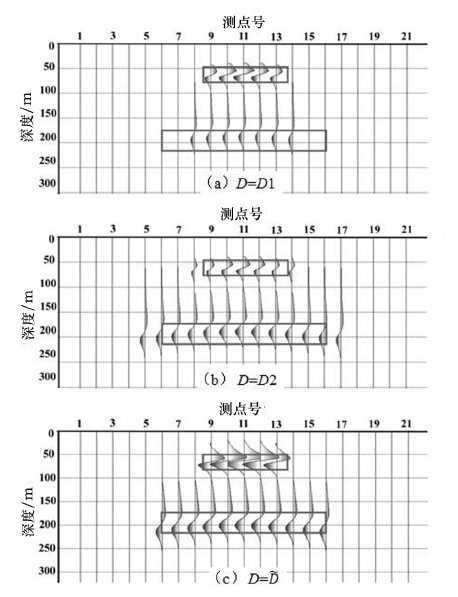

	图12 间距100 m不同尺寸合成孔径成像结果

根据以上规律可知, 对于整体模型的最佳孔径 $\begin{matrix} \dot{D} \end{matrix}$ 介于上、下层异常体最佳孔径之间, 即D₁< $\begin{matrix} \dot{D} \end{matrix}$ < D₂(如图13所示)。因此, 实际工作中可以将赋存多个异常体的复杂模型等效为多个单异常体简单模型的组合, 通过上文中给出的计算公式分别计算出模型中单个异常体各自的最佳孔径尺寸, 并将计算结果作为临界值, 在此范围内不断改变合成孔径的大小, 进行多次合成计算, 最终选取最佳孔径。

	Figure Option View Download New Window

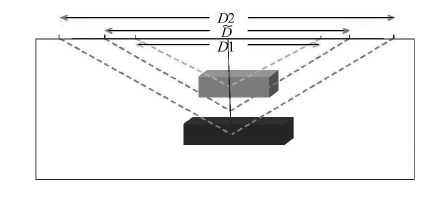

	图13 孔径尺寸示意

3 多异常体ATEM合成孔径目标分辨率

分辨率是合成孔径雷达系统(SAR)的一个关键参数, 它是指雷达对两个相邻目标体的分辨能力, 主要是距离向与方位向分辨率。合成孔径雷达的方位向是指雷达测绘带内沿着雷达运动的方向(Along track); 距离向是指测绘带内与航迹垂直的方向(Across track)。由此推广到瞬变电磁中, 则可以理解为横向(沿测线走向)与纵向(垂直于测线走向)分辨能力。因此为了验证瞬变电磁合成孔径成像技术能够在横向、纵向上提高成像的分辨率, 文中分别设计了不同类型的多个模型, 通过与传统的视电阻率断面和微分电导成像进行对比分析, 得出有价值的结果, 为将来开展高效率、高质量的ATEM三维合成孔径成像提供了重要理论依据。

3.1 多异常体ATEM合成孔径的横向分辨率

设计了在均匀大地条件下相同埋深的两个尺寸与电性完全一致的低阻异常模型(模型二, 见图14), 两异常体埋深80 m, 通过它们间距的不断变化来验证瞬变电磁合成孔径能够在横向上提高成像分辨率。三维模型正演采用时域有限差分算法^[15]实现, 模型采用中心回线装置的ATEM系统, 发射磁矩9× 10⁵ A· m², 发射高度与接收高度均为30 m。选取中心测线(Y=0)作为研究剖面, 测线长度为600 m, 共21个测点。表3列出了模型二的参数。

	Figure Option View Download New Window

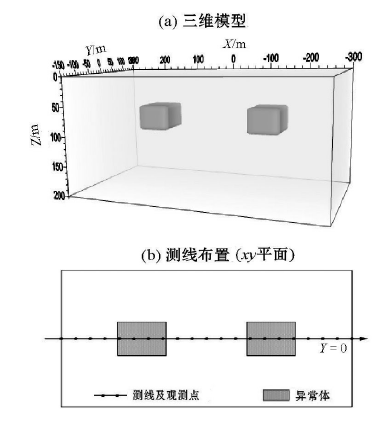

	图14 两个低阻体三维简单模型(模型二)示意

表3 模型二参数

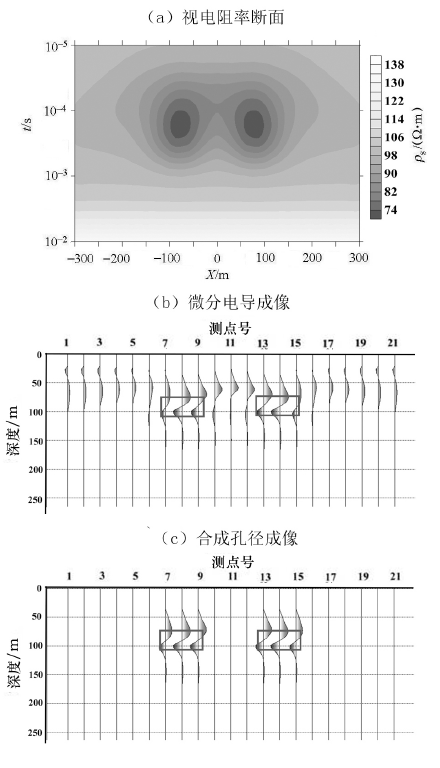

图15~图18给出了模型二中两异常体间距分别为150、100、50、30 m时的计算结果。

根据图15的处理结果可知, 从视电阻率断面中可以清楚地看到2个完全对称并且形态闭合的低阻异常; 微分电导成像图中, 在第6~9点与第13~16点之间存在明显的电性同相轴波形, 其中第7、8和14、15点的同相轴振幅较大, 为主异常, 图中异常体位置与模型设计基本一致, 但同相轴波形并不明确, 旁侧存在许多不相关的干扰。通过合成孔径后, 模型所处位置的同相轴波形更加清晰突出, 图像质量更高, 这是由于相关性好的点信号得到加强, 边缘相关性弱的点信号被压制, 从而进一步突出了有效信号。通过合成孔径成像图中正、负方向同相轴的极值点判断, 第6~8点与第14~16点在深度80 m与110 m左右的位置处存在电性分界面, 这与异常体顶部与底部界面位置相吻合, 从而表明合成孔径成像可以更加明确地显示出异常的位置与范围。

	Figure Option View Download New Window

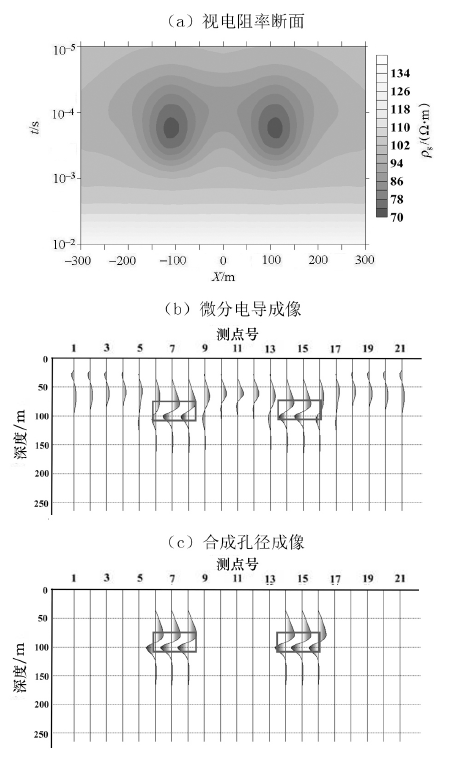

	图15 模型二间距150 m时的处理结果

	Figure Option View Download New Window

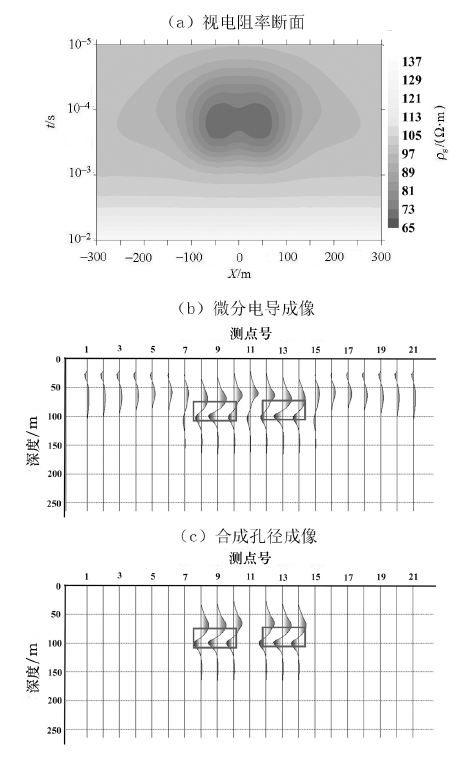

	图16 模型二间距100 m时的处理结果

通过以上处理结果可知, 随着异常体间距的不断减小, 视电阻率断面对于2个异常体的分辨能力也逐渐降低, 图中2个分别独立的异常圈闭逐渐合成一个闭合的异常体, 当间距减小为50 m时(图17), 视电阻率图在横向上已经不能明确判断模型中存在2个低阻异常体。从图17的微分电导图中可以看到第8~14点存在一条清晰连续的同相轴, 由于2个低阻异常体相距很近, 测点相对稀疏, 同相轴中各点的振幅的微弱差异不足以说明存在2个异常体。通过上述结果可知当异常体间距较小的情况下, 视电阻率与微分电导的分辨率过低, 不足以将2个异常体区分开, 大大降低解释精度。

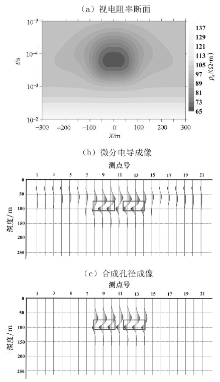

经过合成孔径处理之后, 图17c中第11点处的信号被压制, 从而导致原来连续的同相轴在第11点处发生中断, 使其一分为二, 由此可以判断在第11点的两边应存在2个各自独立的异常。但当间距缩小为大小30 m时(图18), 合成孔径成像图中第8~14点之间存在一条明显的同相轴, 且9~13点信号最强; 由于异常体间距较小且测点距离较宽, 合成孔径成像已不能够将2个异常体区分开来。由此说明, 以图14中的模型参数为例, 当横向2个异常体间距为30 m时, 合成孔径成像已不能分辨出2个异常体的位置与大小。

	Figure Option View Download New Window

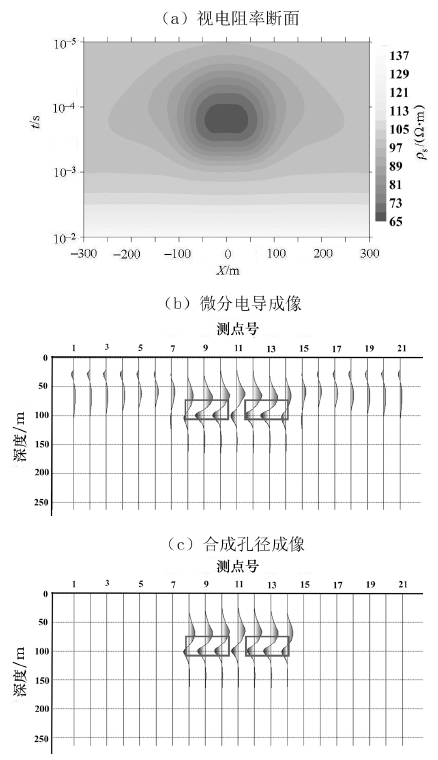

	图17 模型二间距50 m时的处理结果

	Figure Option View Download New Window
	图18 模型二间距30 m时的处理结果

综上可知, 合成孔径成像在横向上的分辨能力比相同条件下的视电阻率和微分电导成像都要高, 并且能够有效圈定异常体的位置与范围, 提高成像横向分辨率。

3.2 多异常体ATEM合成孔径的纵向分辨率

对于瞬变电磁实际勘探而言, 由于纵向分辨率较低, 人们对于纵向分辨率的研究更加感兴趣。以下沿用上文中的模型一(图9), 其中固定上层异常体埋深50 m不变, 通过下层异常体埋深的变化改变两异常体之间的间距大小, 进一步验证瞬变电磁合成孔径成像能够在纵向上提高分辨率, 突出有效异常。模型发射磁矩9× 10⁵ A· m², 发射高度与接收高度均为30 m。选取中心测线(Y=0)作为研究剖面, 测线长度600 m, 测点21个, 模型参数见表2。

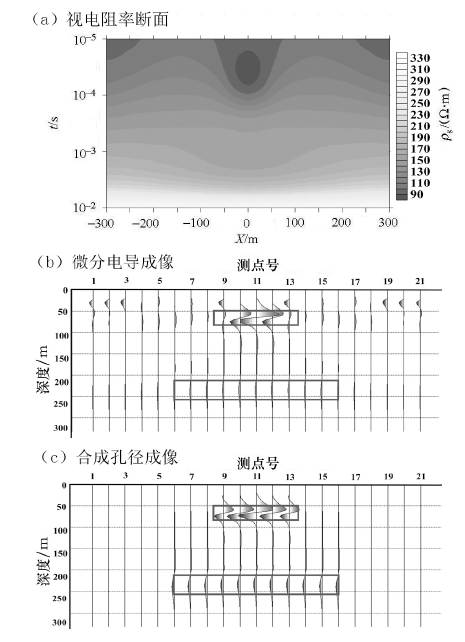

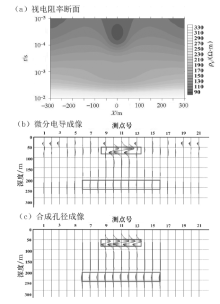

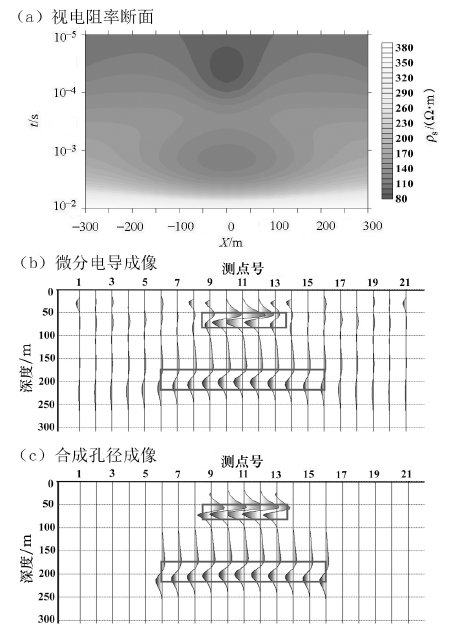

图19所示为模型一两异常体间距为180 m时的计算结果, 从视电阻率断面中可以很清楚地看到浅部的低阻异常, 但是由于异常体间隔过大, 深部异常体在图中已无法分辨; 微分电导成像图中, 第9~13点可以看到明显的电性同相轴波形, 对应于浅部异常体, 同理由于深部异常体埋深过深, 深部低阻异常在微分电导图中并未得到体现, 并且该深度已超过合成孔径成像的分辨范围, 经过合成孔径后, 深部异常体仍旧不能分辨。由此说明以图9模型为例, 当纵向2个异常体间距为180 m时, 合成孔径成像对于深部异常体已经不能分辨。

	Figure Option View Download New Window

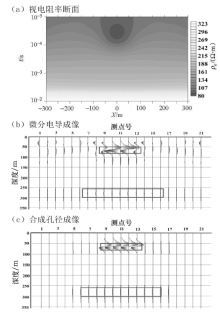

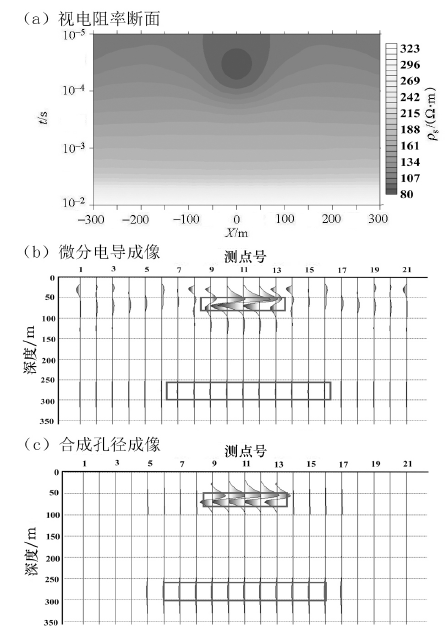

	图19 模型一间距180 m时的处理结果

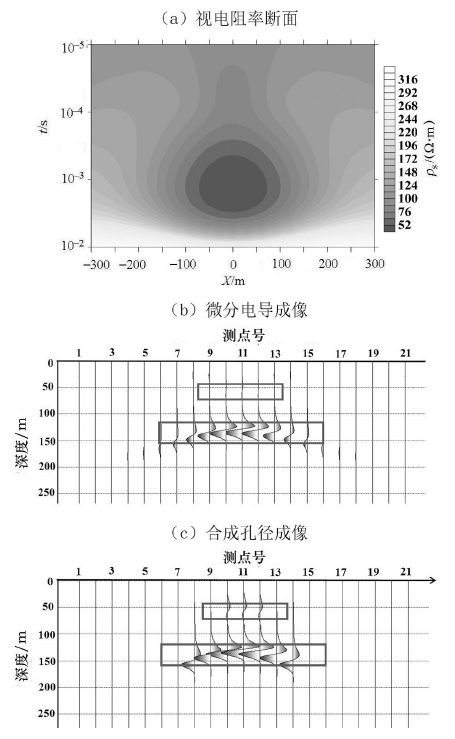

进一步减小两异常体之间的间距, 模型处理结果则进一步发生变化, 当间距变为140 m时, 根据电阻率断面图与微分电导图均不能分辨出模型中的深部异常体, 但合成孔径成像对于深部异常体已能够清晰分辨出来, 且合成孔径成像图中同相轴清晰连续, 不存在旁侧的干扰, 便于资料的处理解释。由此说明合成孔径成像分辨率明显高于视电阻率断面及微分电导成像。

	Figure Option View Download New Window
	图20 模型一间距140 m时的处理结果

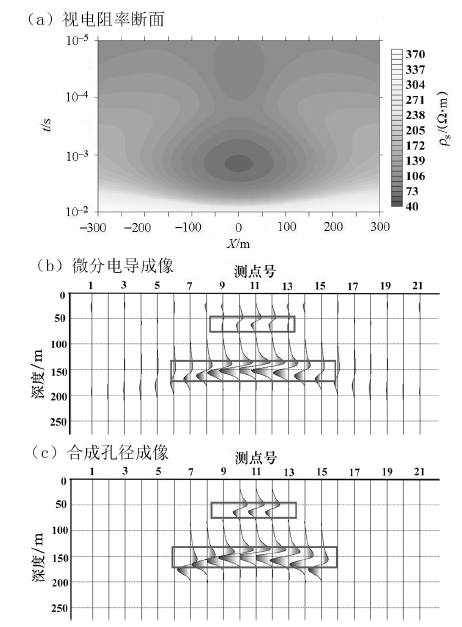

当两异常体间距为100 m时(图21), 由于底部异常体埋深变浅, 相对异常增强, 所以从电阻率断面图及微分电导图中均可以看出存在上下两个低阻异常体, 但视电阻率断面图及微分电导成像图中不能分辨出异常体的位置与大小。经过合成孔径成像处理之后, 合成孔径成像图中能够清晰明确地显示出上下两个异常体的位置与大小, 且异常体的规模与顶、底界面均和模型设计一致。

	Figure Option View Download New Window
	图21 模型一间距100 m时的处理结果

	Figure Option View Download New Window
	图22 模型一间距60 m时的处理结果

进一步减小两异常体之间的间距, 当间距变为60 m时(图22), 视电阻率断面中可以清楚地判断底部存在一个低阻异常圈闭, 但对于上部异常体的位置则难以判断, 同样在微分电导成像图中, 底部异常体的电性同相轴波形清晰连续, 但上层异常体的同相轴能量过小, 几乎不能分辨; 这是由于两异常体间距较小, 且底部异常体的尺寸与电导率都大于上部异常体, 压制了上层相对弱异常。经过合成孔径后, 上层异常体的同相轴波形得到增强, 并且消除了旁侧的不相关干扰, 下层同相轴波形也更加清晰, 但由于异常埋深较浅, 孔径尺寸缩小, 从而使得参与合成的测点减少, 导致合成孔径成像图中异常体尺寸略小于模型实际尺寸。当间距进一步缩小为30 m时(图23), 由于异常体间距过小, 合成孔径成像的分辨率已不足以将两异常体区分开。

	Figure Option View Download New Window
	图23 模型一间距30 m时的处理结果

根据以上结果可知, 当模型中上、下两个异常体的间距适中时, 视电阻率与微分电导成像均可以将2个异常体区分开, 但是当间距较大或者较小时, 视电阻率与微分电导只能分辨出相对异常较大的异常体, 而无法分辨有效的弱异常, 这样就造成了解释的误差, 降低了解释精度。经过合成孔径之后, 上下两层异常体的同相轴波形均得到明显加强, 边缘点相关性差的信号被压制, 突出了有效异常与相对弱异常信号, 并且同相轴位置与规模与模型设计相符。综上所述, 合成孔径算法能够突出有用信号与弱异常, 具有较强的纵向分辨率, 能够进一步提高航空电磁法的解释水平。

4 结论

1)孔径尺寸是合成孔径成像算法的一个关键参数, 孔径尺寸的选取影响最终合成的效果, 且与多种因素有关。本文通过大量三维数值模拟结果, 研究最佳孔径尺寸的选取方法, 并通过多个模型验证孔径尺寸的选取对于成像效果的重要影响, 实际工作中可根据实际需要通过多次成像选取最佳孔径进而得到最佳成像效果。

2)文中利用大量模型的数值计算结果细致分析最佳孔径大小与异常体埋深、围岩与异常电性比等参数之间的影响关系, 通过数值拟合方法给出最佳孔径选取的函数表达式, 并验证其适用性, 由此可以进一步便于实际资料的处理与解释。

3)基于微分电导的ATEM合成孔径成像不仅计算速度快、不受航空海量数据的限制, 并且能够突出有效信号与弱异常, 压制干扰。通过数值模拟结果证明航空瞬变电磁合成孔径成像算法能够有效提高横向与纵向的目标分辨率, 突出有用信号与弱异常, 进一步提高航空瞬变电磁数据的解释精度, 这对于航空瞬变电磁方法的推广与发展具有重要意义。

合成孔径思想引入到瞬变电磁中是一项探索性研究, 在算法与理论上还有许多方面需要在未来做进一步的改进与完善。

The authors have declared that no competing interests exist.
