VTEM^plus是加强型多用途时间域电磁法(Versatile time-domain electro-magnetic system)系统的简称, 其系统结构如图1所示。它是由电磁发射线圈、接收线圈、补偿线圈和GPS定位系统、雷达高度计、数据采集与收录系统组成, 3个电磁线圈位于同一平面内, 外层为直径26 m的发射线圈, 内层接收线圈包括X轴线圈和Z轴线圈, 中间为直径6 m的补偿线圈。全套测量系统装载于AS-350B3直升机上, 发射和接收线圈吊挂于直升机下方; 发射机、数据采集和收录系统安装在机舱内。系统电磁设备基本参数列于表1^[7]。

图1

	Figure Option ViewDownloadNew Window

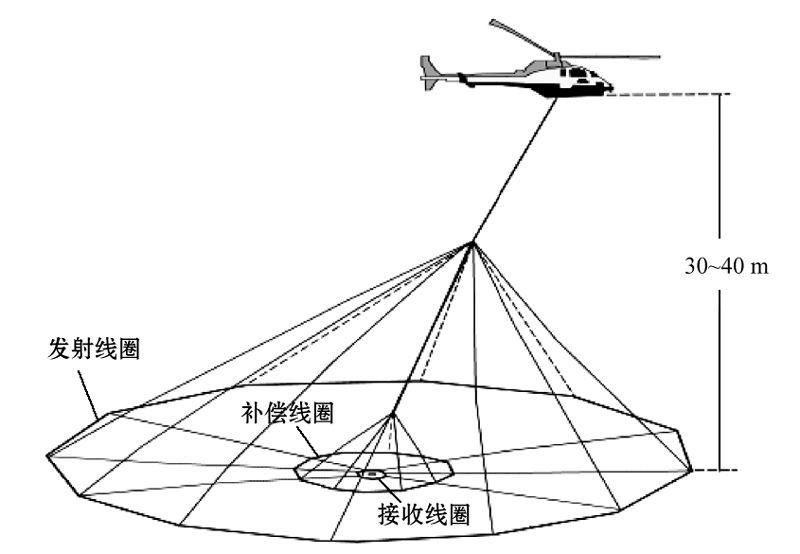

	图1 装载于AS-305B3直升机上的VTEMplus 系统结构示意

表1

表1

表1 VTEMplus系统电磁设备参数统计 发射线圈 接收线圈 线圈直径 26 m X线圈直径 0.32 m 采样率 192 kHz X线圈匝数 245 发射线圈面积 531 m2 X线圈面积 0.08 m2 发射基频 25 Hz或30 Hz Z线圈直径 1.2 m 最大电流 通常200 A, 最大310 A Z线圈匝数 100 脉冲宽度 > 7 ms Z线圈有效面积 11.304 m2 波形形状 双向梯形 峰值偶极 400000~625 000 NIA GPS定位系统 雷达高度计 型号 PROPAK-V3-RT20 型号 Terra TRA 3000/TRI 40 模型 WAAS授权的OEM4-G2-3151W 位置 驾驶员座舱下方 天线位置 直升机尾翼 采样间隔 0.2 s 采样间隔 0.2 s

表1 VTEMplus系统电磁设备参数统计

1) 直升机机载VTEM^plus系统在测量过程中飞行速度较慢, 一般保持在80 km/h, 线圈离地高度35~40 m, 因此探测效率高, 采样密度大(采样间距2~3 m)。

2) 该系统发射波形为正、反双向梯形波。发射脉冲停止后从0.018 ms到9.286 ms分44个时间道测量二次场。早期道、中期道、晚期道的测量数据反映了从浅部到深部的二次场变化。不论是早期还是晚期, VTEM都拥有更宽范围的时间通道。

3) 该系统雷达高度计和GPS接收天线分别位于驾驶员座舱前端外下方和尾翼; 数据记录在存储卡上, 在测线飞行时, 显示屏实时显示电磁监控数据道及飞行航迹、速度、离地高度、时间和线号等。定位精度或圆概率误差(CEP)小于1.5 m。

4) 该系统的收发线圈同心共轴, 位置相对固定, 可以避免异常的变形。由直升机供电, 系统带宽最大50 kHz, 重量580 kg^[8]。

5) 采用较低基频频率和超宽供电脉冲减少了“ 开匝” 延迟对低阻体在“ 关匝” 反应时的干扰, 大偶极矩及低基频使得穿透深度更大, 尤其是在低阻体环境中。本系统的探测深度可达500~800 m。

6) 中心回线垂直偶极子发射接收装置提供对称的电磁响应, 测量资料中任何不对称电磁响应均是由倾斜导体引起的, 与系统本身和飞行方向无关。这有助于更好地识别低阻体的位置, 并且使观测结果的解释更容易、更直观。

7) 低噪声接收器和大功率发射装置使该系统具有很高的信噪比。VTEM数据经处理解释后可以直接圈定钻探靶区, 可以代替地面电磁法测量, 测量速度快, 效率高, 灵活机动, 能够大大节约成本。在国际上, VTEM技术在寻找多金属矿, 特别是火山岩型块状硫化物(VMS)矿中发挥了重要的作用。

8) 根据不同的测量目的可在发射线圈上方10 m处加装磁水平梯度装置, 在机舱内加装航空伽马能谱测量设备, 构成航电、航磁、航放综合测量工作站, 获取电、磁、放综合地球物理场信息。

VTEM系统采集dB/dt和B场数据, 经去除天电噪声修正、事后补偿、基准(背景场)调平、滤波等处理后, 获得最终成图数据; 可绘制任意时间道的B场平面等值线图、任意时间道的dB/dt平面等值线图、B场时间常数τ 平面等值线图、dB/dt时间常数τ 平面等值线图、Fraser滤波的X分量dB/dt平面等值线图、电力线监测平面等值线图、不同深度视电阻率切面图和视电阻率剖面图、电阻率三维可视化图等用于资料解释的图件。

根据测量目的的不同, 充分收集工作区的地质、矿产、物化探、钻探、遥感地质、水文地质、环境地质等资料, 建立电磁资料解释依据和解释模型。结合已知资料、解释依据和解释模型等, 对电磁法测量形成的图件资料进行分析解释, 拾取航电异常, 结合异常产出的地质环境、异常形态、产状等特征初步分析异常成因, 排除盐渍区、破碎充水带、含水层等低阻体, 选择矿致可能性大的异常进行麦克斯韦2.5维板状体模型反演, 确定低阻体的形态、规模、产状、埋深等要素, 计算出最大限度揭穿低阻异常体的钻孔位置、倾角及深度。

黄土坡矿区位于新疆哈密市西南约160 km处, 为典型的块状硫化物型铜锌矿床。区内地层为一套下泥盆统卡拉塔格组(D₁k)海相火山岩, 自下而上可分为两个岩性段。第一岩性段为凝灰岩、角砾凝灰岩和火山角砾岩, 厚度大于500 m; 该层上部出现致密块状硫化物矿化层。第二岩性段为安山岩、英安岩, 致密且透水性差, 厚度50~200 m。

矿体矿石矿物中的硫化物成分较为简单, 主要为黄铁矿、黄铜矿及闪锌矿和少量磁铁矿。脉石矿物主要为长石、石英、方解石、绢云母、绿泥石, 其次为绿帘石、阳起石、榍石、磷灰石、粘土矿物等^[9]。矿体与围岩电阻率差异较大, 具体情况见表2。

表2

表2

表2 矿区岩矿石标本电性参数统计 岩矿石名称 样品数 电阻率/(Ω · m) 范围 平均值 块状闪锌矿、闪锌矿 12 781~874 835.45 火山角砾岩(未蚀变) 32 5956~9241 7872.28 铜锌矿体 15 85~156 101.9 块状硫化物黄铜矿 21 0.04~0.06 0.06 黄铁矿化凝灰岩 30 968~1534 1324.57 弱蚀变安山岩 32 487~681 575.32 凝灰岩 36 1465~2018 1781.24 安山岩(未蚀变) 27 4786~6587 5821.19

表2 矿区岩矿石标本电性参数统计

在矿区共布设7条南北向的主测线, 线距100 m; 布设4条东西向切割线, 线距为1 km。测量时按设计测线沿地形缓起伏飞行, 平均飞行高度73 m, 平均飞行速度72 km/h。对获得的资料经过处理形成了多种图件。

在使用dB/dt数据绘制的平面等值线图中, 矿区范围内在早、中、晚期时间道都有离散的低阻异常分布。利用测量数据计算视电阻率, 绘制视电阻率深度切面图, 筛选低阻异常; 计算时间常数τ , 圈定异常靶区^[11], 圈定的异常靶区与主矿区地下工程的位置吻合较好。

穿过矿区的5条测线在已知矿床上方均有明显的电磁异常反映, 现以L1090线反演的电阻率深度剖面与勘探线叠合图为例进行分析(图2)。从电阻率深度剖面图^[12]上, 可以看到出现两个规模较大的低阻异常体:位于剖面中部的异常体, 规模较大, 宽度500 m, 地表以深100~400 m的低阻异常, ρ < 28 Ω · m, 呈团块状分布, 异常的规模、范围及强度与钻探揭露的已知矿体的范围及规模十分吻合; 位于剖面左侧的异常体, 宽度200 m左右, 是地表以深80~400 m的低阻异常, ρ < 10 Ω · m, 呈柱状向深部延伸, 为前人未发现的隐伏异常, 推测该异常可能为同类矿化引起, 值得进一步分析揭露。

图2

	Figure Option ViewDownloadNew Window

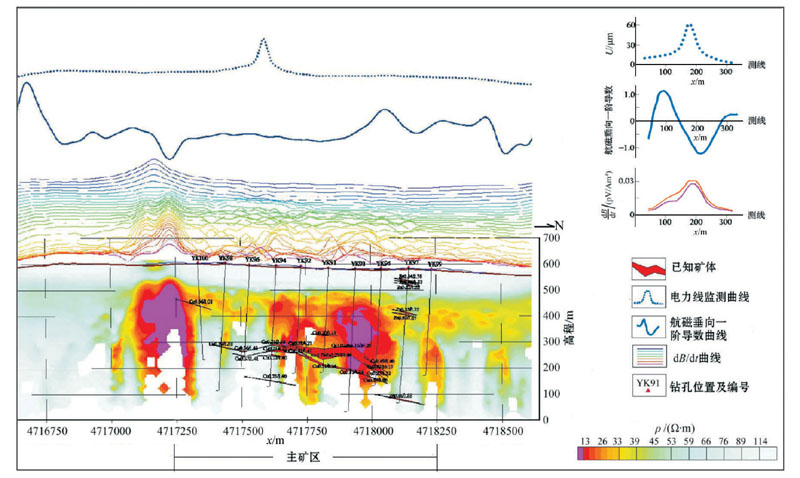

	图2 L1090线VTEMplus系统测量综合剖面

矿区位于硐子— 小营子铅锌银多金属成矿带东段, 该矿床为渗滤式矽卡岩型矿床, 产于元古界宝音图群(Pt₁by)变质岩中。该套地层岩性主要为绿泥石英片岩、斜长角闪片岩夹大理石透镜体和灰白色大理岩夹条带状结晶灰岩、板岩。矿区西南部零星出露二叠系于家北沟组上段(P_1-2y²)灰绿色块状蚀变安山岩、角砾凝灰岩、砂板岩等。岩浆岩主要有中侏罗世中酸性侵入岩。中深成侵入体斜长花岗岩和石英闪长岩分布于矿区东西两侧, 向深部两岩体倾斜相向变缓, 呈不对称状。沿走向收拢或沿倾向变缓翘起部位, 均为成矿有利地段, 分别赋存富厚矿体或矿脉群^[12]。矿区地质简图见图3。

图3

	Figure Option ViewDownloadNew Window

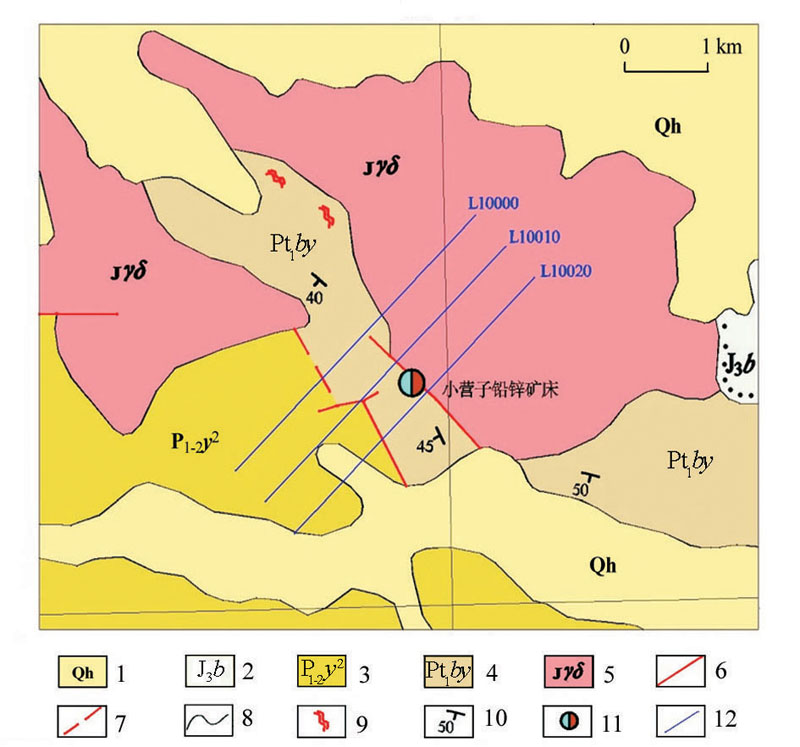

	图3 小营子铅锌银矿区地质简图1— 全新统; 2— 上侏罗统白音高老组; 3— 二叠系于家北沟组上段; 4— 古元古界宝音图群; 5— 侏罗系花岗闪长岩、二长花岗岩; 6— 实测断层; 7— 推测断层; 8— 地质界线; 9— 混染带; 10— 地层产状; 11— 铅锌矿床; 12— 实验测线

矿区构造以多次活动的断裂为主, 分北西向、北东向、东西向及南北向四组, 其中, 北西向断裂是主要控矿、贮矿构造。各矿带内矿体均呈斜列状或侧伏状分布、多呈脉状产出。矿石矿物主要为黄铁矿、闪锌矿、方铅矿等, 脉石矿物主要为石英、方解石、长石等。矿体埋深15~145 m, 铅、锌、银、镉储量均达中型矿床规模^[12]。围岩电阻率为500~2 800 Ω · m, 矿体电阻率为0.65~783 Ω · m; 围岩与矿体电阻率差异较大。

本次试验在该矿区共布设3条电磁法测线, 方向北东45° , 线距500 m, 每条测线长4.1 km。平均飞行高度约70 m, 平均飞行速度约72 km/h。

在使用dB/dt数据绘制的平面等值线图中, 早、中、晚期的时间道都有零散的低阻异常分布, 圈定的异常靶区与主矿区位置吻合较好。穿过矿区的3条测线在已知矿床上方均有明显的电磁异常反映, 图4给出了其中L10000线的探测成果。

图4

	Figure Option ViewDownloadNew Window

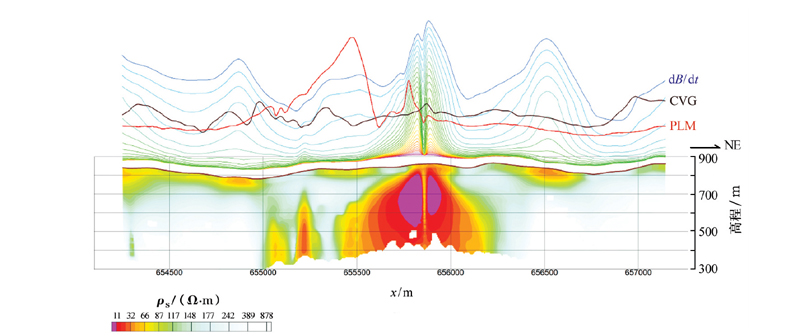

	图4 L10000线视电阻率断面

图4中, dB/dt叠加曲线在矿体上方出现了典型的“ 双峰” 异常, 显示板状低阻体的存在, 峰值高的一侧指示了板状体的倾向; 在视电阻率断面图上的相应位置出现了两个十分明显、大致呈半圆形、视电阻率值小于11 Ω · m的低阻异常, 埋深约40 m, 其中, 左侧低阻异常最宽约120 m, 向深部延伸超过280 m, 右侧低阻异常最宽约60 m, 向深部延伸约200 m; 两者共同在平面上的投影范围与已知的矿体范围基本一致。

从以上分析可以看出, 无论是时间常数圈定的低阻异常还是电阻率深度剖面显示的低阻异常, 都与已知矿体吻合度较高, 说明该方法在勘查与隐伏低阻体相关的多金属矿方面具有良好的效果。

本次测量试验区选择了正在开采的已知矿区, 测量中受到矿区基础设施、地下采矿工程设施及电力线等的干扰, 测量数据虽然受到一定影响, 但获得的数据处理后同样可以清晰地显示出低阻异常的分布范围和分布特点, 同样可以用于成果解释。这进一步证实了VTEM系统的高信噪比、高分辨率、大探测深度的突出优点, 也充分显示了航空VTEM技术在多金属矿勘查中的显著效果。
