计算重复线内符合精度的计算公式为^{[2, 3, 4]}

ε=±∑j=1m(∑i=1nδij2)m×n,(1)

其中:m是重复线的数量, n是重复线公共线段数据上的对应点数量, δ _ij为第j条重复线公共段各点观测值F_ij与该点各重复线观测的平均值F_i之差, 即

δij=Fij-Fi。(2)

式(1)表明, 内符合精度的实质就是计算重复线测量值的均方差, 公式(2)表明计算δ _ij需要先建立重复线公共线段上的对应点, 以便进行求差运算。

根据前述, 内符合精度的实质就是重复线公共线段上对应点磁场值的均方差, 因此首先要建立重复线公共线段上的对应点关系, 以便进行求差运算。但是实际测量飞行中, 由于飞行因素的不同, 同一测线两次或者多次重复观测, 所获取的测点数量和间距不会完全相同, 因此准确建立重复线公共线段上的对应点关系, 是提高计算精度的关键。笔者研究并采用的最小距离算法, 使这一问题得到了很好的解决。

在公共线段内, 从测线上任意测点向重复线作投影, 投影点就是该测点在重复线上的对应点, 此时两条测线在该测点的间距最小。反之, 测线上的某点到重复线上各测点之间距离最小的那个点, 必然最接近于其投影点。根据数学极限原理, 当重复线上的测点密度足够大时, 测线上的某点到重复线距离最小的那个点必然无限趋近于其投影点, 据此可以计算重复线公共线段上各测点的对应关系, 多条重复线的情况与两条的情况类似, 这就是最小距离法建立重复线公共线段上对应点关系的原理。

以航磁测量最常用的DSC-Ⅰ 型数字补偿和收录系统为例, 其航迹坐标数据为每秒2个采样点, 磁测数据每秒10个采样点。通过对航迹坐标进行线性内插, 可以获得每秒10个测点的坐标值和磁场值。显然, 测点间距还跟飞机的飞行速度有关, 以常用的平均时速240 km的Y-12型低速飞机为例, 在2个点/秒的航迹坐标采样率下, 测点间距大约33.3 m, 将其内插加密至与磁场收录匹配的10个点/秒, 测点间距约6.7 m; 而以平均时速450 km的Y-8型中速飞机为例, 原始测点间距大约62.5 m, 加密后测点间距大约12.5 m(10个点/秒)。

以实际测线A和其重复线B航迹中的一段为例(图1), 取测线A上任一点a₁在B线做投影点为b₁。在原始测点间距(33.3 m)情况下, 用最小距离法计算获得a₁在B线上的对应点为b₂; 当B线上的测点通过线性内插加密至点距6.7 m(10个点/秒)情况下, 用最小距离法再次计算获得a₁在B线上的对应点为b₃, b₃点更趋近于投影点b₁的位置。在实际应用中并不需要对测点进行无限加密, 一方面, 每秒10个采样点的磁场收录值是实际测得的真实数据, 通过插值方法获得的磁场值会增大计算误差; 另一方面, 现代航空物探测量普遍采用双星座卫星导航定位技术, 导航定位精度可达10 m级^[6], 相对于中、低速飞机, 测点密度达到每秒10个采样点时已能够满足计算精度要求, 再加密对提高计算精度无意义, 后面的实例也将证明这一点。

图1

	Figure Option ViewDownloadNew Window

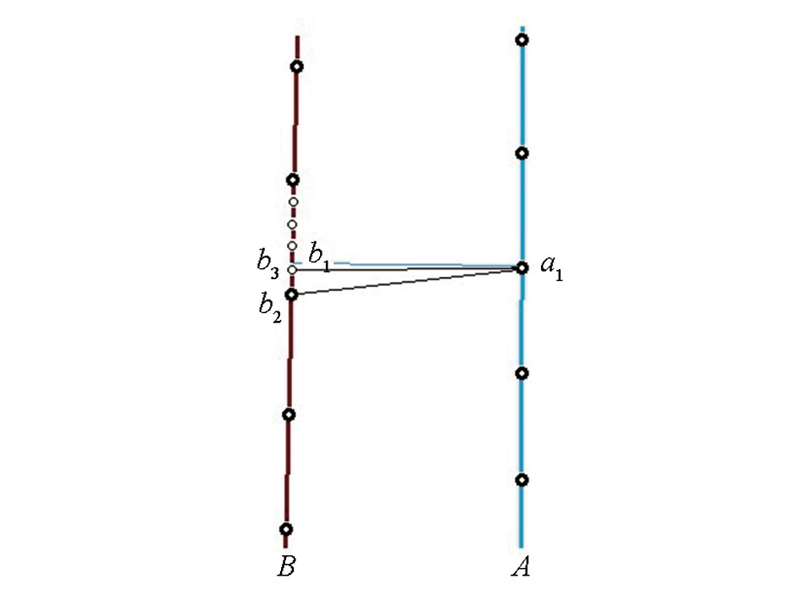

	图1 最小距离法建立对应点示意

磁场测量值位置改正是计算内符合精度的重要一环, 尤其是在反向重复线情况下。由于测量系统的滞后现象, 以及磁力仪探头和GPS天线之间的位置差, 使得正反两个方向上的磁场测量值存在位置差异。位置改正要先于计算对应点之前完成, 设定好位置改正值后由程序自动改正。

磁场水平调整过程由程序根据需要自动完成, 依据公式

Fj¯=∑i=1nFijn(3)

计算某条重复线的磁场水平均值。所有重复线的磁场水平均值计算公式

F¯=∑j=1mFjm。(4)

结合公式(2), 得到调整水平后δ _ij差值

δij=(Fij-Fj¯+F¯)-Fi。(5)

根据以上算法, 笔者基于Windows系统采用Perl语言编写了相应的计算软件。计算数据取自中国国土资源航空物探遥感中心研制的空中探针系统(GeoProbe)建立的数据库, 从中提取飞行高度相近、航迹重合度较好, 并且异常重合度较好的重复线各测点北向距、东向距和Δ T磁场值。计算软件将根据需要, 自动完成位置改正、磁场水平调整、提取公共线段等处理, 最终获得内符合精度计算结果, 见程序运行流程(图2)。

图2

	Figure Option ViewDownloadNew Window

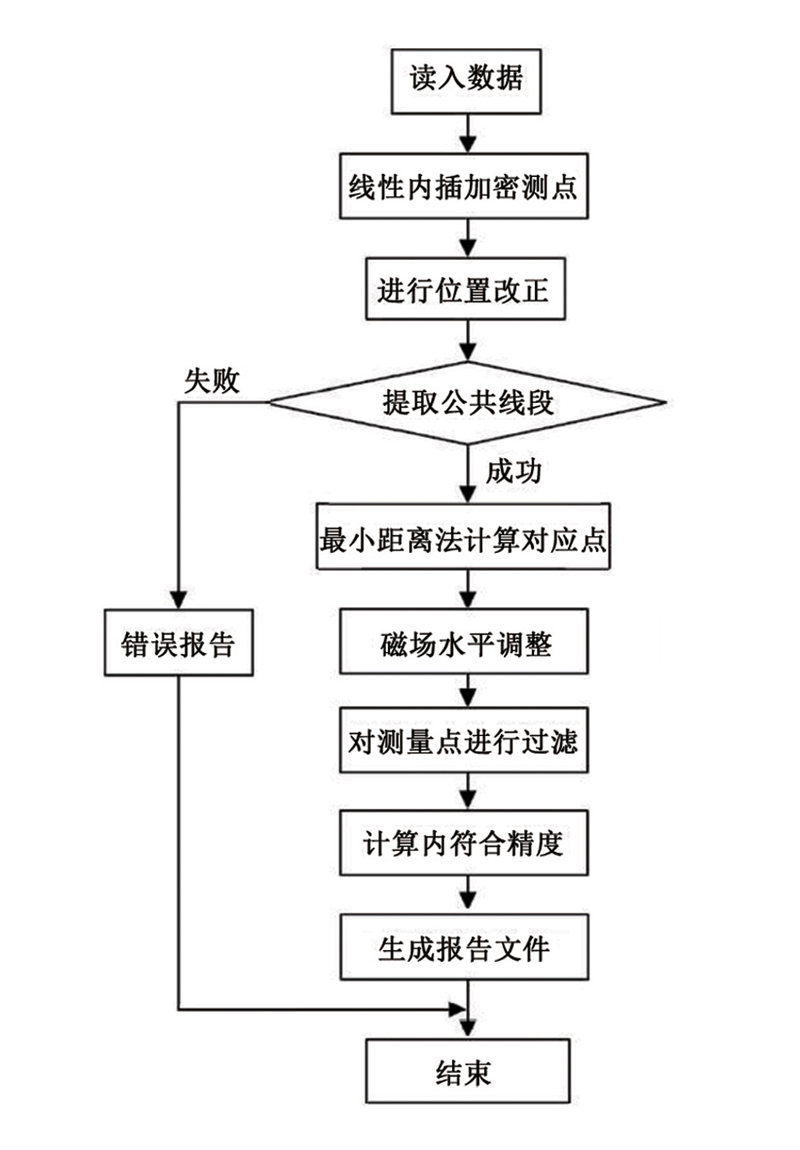

	图2 内符合精度计算流程

实例一:山西某工区使用Y-12飞机飞行反向重复线7 980和97 980的原始航磁Δ T剖面(图3), 经过位置改正和水平调整后的航磁Δ T剖面(图4)。重复线公共线段长度45 km, 该重复线异常特征明显, 异常背景平缓, 飞行高度和航迹相近, 目视评价测线和重复线的异常重合度很好。

图3

	Figure Option ViewDownloadNew Window

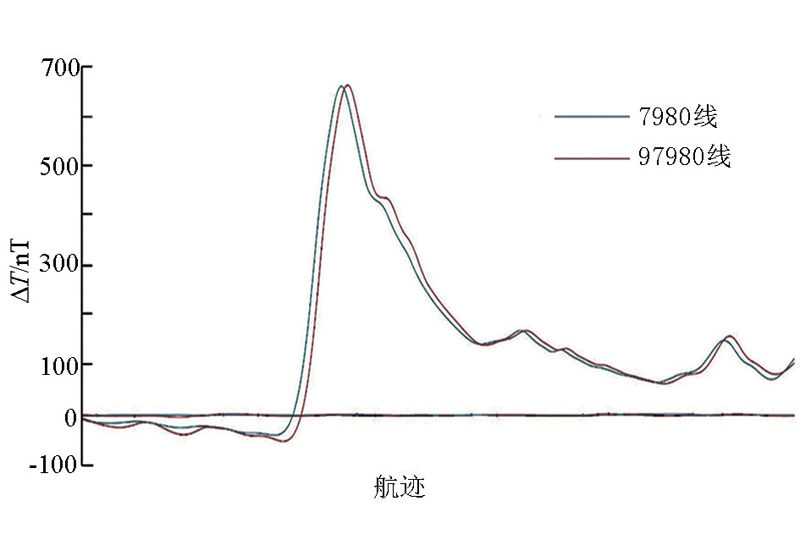

	图3 调整前山西工区反向重复线航磁Δ T异常剖面图

图4

	Figure Option ViewDownloadNew Window

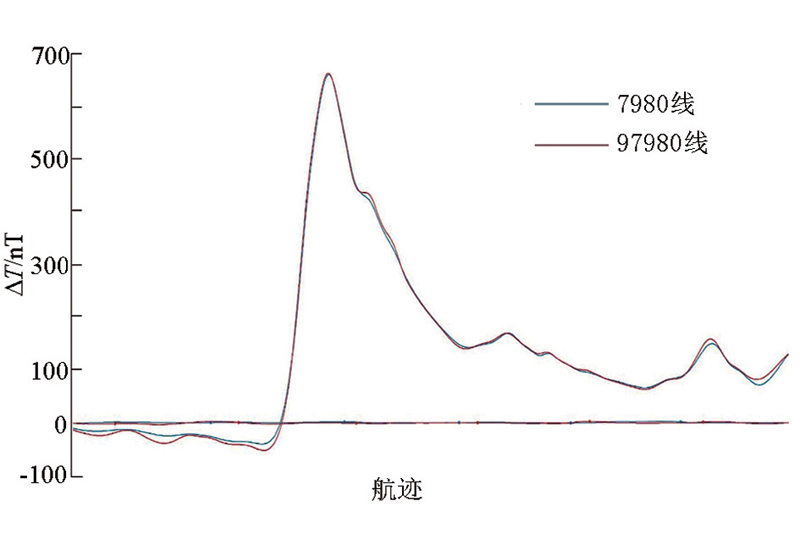

	图4 调整后山西工区反向重复线航磁Δ T异常剖面图

运行计算软件, 在未进行位置改正和水平调整情况下, 使用原始测量点距33.3 m(2个点/秒)计算获得内符合精度值12.702 nT, 经过水平调整和位置改正后内符合精度值为2.827 nT, 精度明显提高; 再将测点内插加密至点距6.7 m(10个点/秒)后, 内符合精度值为2.571 nT, 精度有所提高。

本例尝试将测点再内插加密一倍至点距3.3 m(20个点/秒)情况下, 计算获得内符合精度为2.627 nT, 精度反而降低, 说明每秒10个采样点的测点间距, 已满足计算精度要求, 再加密对提高计算精度无意义, 这验证了前面的论述是正确的。因此, 2.571 nT代表了该重复线的内符合精度值。

实例二:青海某工区使用Y-8飞机飞行反向重复线22 550和22 551水平调整和位置改正前的航磁Δ T剖面(图5)。该重复线异常特征明显, 反向重复线存在位置偏移, 调整后目视评价测线和重复线的异常重合度很好(图6)。

图5

	Figure Option ViewDownloadNew Window

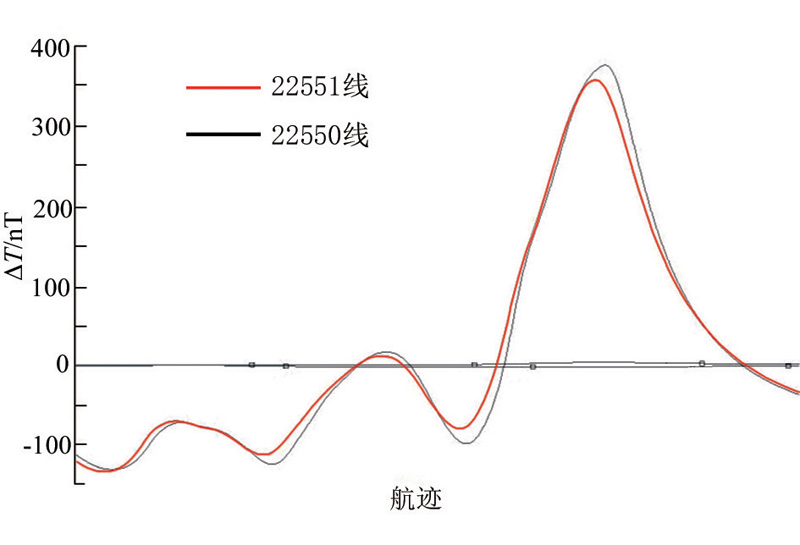

	图5 调整前青海某工区反向重复线航磁Δ T剖面图

图6

	Figure Option ViewDownloadNew Window

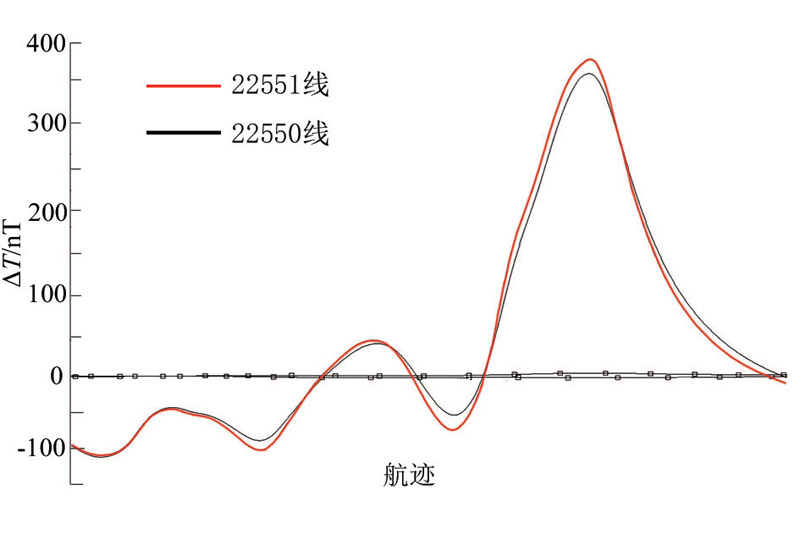

	图6 调整后青海某工区反向重复线航磁Δ T剖面图

运行计算软件, 在未进行位置改正和水平调整情况下, 使用原始测量点距62.5 m(2个点/秒)计算获得内符合精度值8.448 nT, 经过水平调整和位置改正后内符合精度值为3.499 nT, 精度明显提高, 再将测点线性内插加密一倍至点距12.5 m(10个点/秒)后, 内符合精度值为3.240 nT, 精度有所提高。

尝试将测点再加密至点距6.2 m(20个点/秒), 计算获得内符合精度为3.243 nT, 精度反而降低, 这再次说明, 即使对于中速飞机, 每秒10个采样点的测点间距, 也能够满足计算精度要求。因此3.240 nT代表了该重复线的内符合精度值。

实例三:海南某工区使用Y-12飞机飞行同向重复线1 700和1 706经过磁场水平调整后的航磁异常剖面(图7), 重复线磁异常曲线重合程度很好, 无位置偏移。运行计算软件, 直接采用6.7 m(10个点/秒)测点间距计算, 水平调整前内符合精度6.821 nT, 经过水平调整后内符合精度1.356 nT, 因此1.356 nT代表了该重复线的内符合精度值。

图7

	Figure Option ViewDownloadNew Window

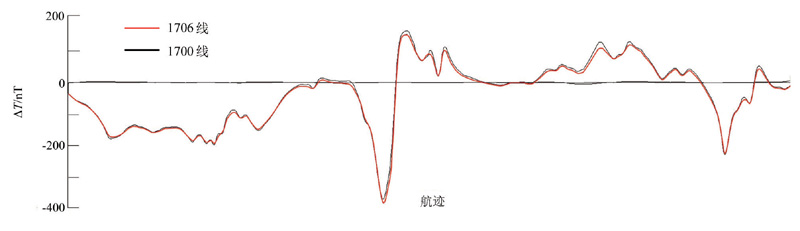

	图7 海南工区同向重复线航磁Δ T剖面

在目前航空物探普遍采用的中、低速飞机和磁场测量值采样频率(10个点/秒)情况下, 通过最小距离法能够准确建立重复线公共线段上的对应点关系, 从而能够获得准确的重复线均方差内符合精度计算结果。
