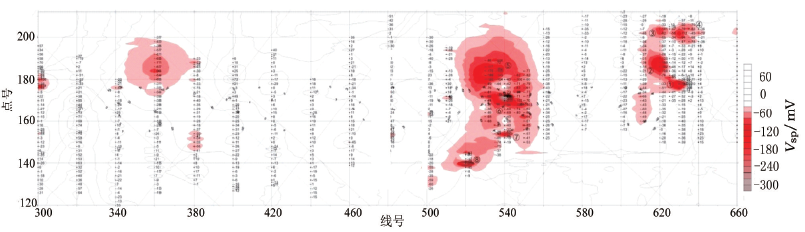

自然电位观测在比罗罗矿段获得编号①②③④四个高值异常(图2)。①号异常与已知致密块状铅锌铜矿体出露吻合, 自然银普遍可见, 附近峭壁也见有大片的铜兰氧化物。该块状矿与围岩的介面上电位跳跃达200~300 mV以上, 推断①号异常为块状矿体引起。②号异常在①号异常西端, 推测可能是①号异常体受构造作用后向北西错动所致, 亦为矿致异常。③④号异常呈北东走向分布, 埋深较浅。

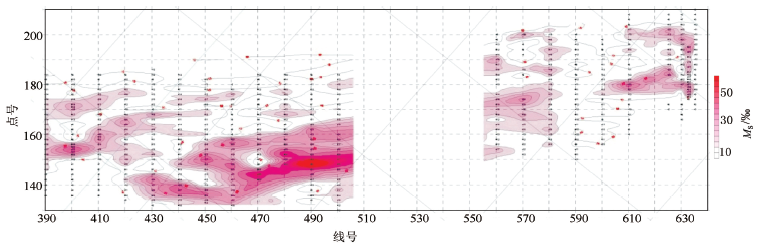

激电在180~190和190~224点获得南北两个带状高充电率异常(图3), 分别与自电①②和③④号异常对应。在激电异常中心附近的630线开展瞬变电磁法探测, 根据地质背景及物探异常, 自电低值、激电高值异常揭示了矿体浅表露头位置在点位178和205处, 自电、激电在剖面同一点位处具有很好的对应关系, 异常曲线特征可推断出矿体倾向, 视电阻率断面图上推测矿体位于700 m附近, 其上下区域的等值线特征具有明显的差异, 推测为岩性接触界面, 推测出深部低阻带呈北西倾的两个平行层, 该两平行低阻层浅部与自电、激电异常的分布对应, 结合地质背景和已知矿体分布认为引起上述异常的异常源应是两层金属硫化物矿体(图4), 且有一定延伸。

图4

	Figure Option ViewDownloadNew Window
	图4 630线物探综合剖面

自然电位观测在该段获得的异常分布在520~560线的140~200号测点间, 异常带东西长400 m, 南北宽600 m。自然电位高值异常自北西向南东依次编号为⑤⑥⑦⑧⑨号异常(图2)。这些异常分布在地形极端恶劣, 地面几乎无法通行的地段。在异常发育地段见有凝灰岩、泥岩、流纹岩等, 并伴有强硅化、绿泥石化、绢云母化、铜蓝、孔雀石化和大量的黄铁矿化等。其中⑤号异常北东50° 走向, 以-150 mV圈定长100 m以上, 宽30 m; ⑥号异常与⑤号异常相似, 其幅值更大, -200 mV的异常宽40 m, 最大幅值-303 mV, 地表为植被覆盖; ⑦⑧⑨号异常幅值和规模相对较小, 呈近南北走向; 上述异常处铜、铅、锌矿化蚀变明显。经野外勘查发现这一带密集布设了许多钻孔, 野外找到一些早年的钻孔地盘, 并在520线138点附近发现一个见矿坑道(坑口已坍塌)。初步推断这5个异常由出露地表的金属硫化物富矿体或矿化体引起。在这些自电异常的西南(500线以南), 激电获得一个向南西延伸长800 m, 向北西扩展宽300~400 m的宽缓的充电率异常, 异常东南侧和北部陡, 西北侧和南部缓, 判断异常体为向北西缓倾的板状体。通过495线瞬变电磁法剖面探测也获得深部的异常体为向西缓倾的板状体(图5)。

图5

	Figure Option ViewDownloadNew Window

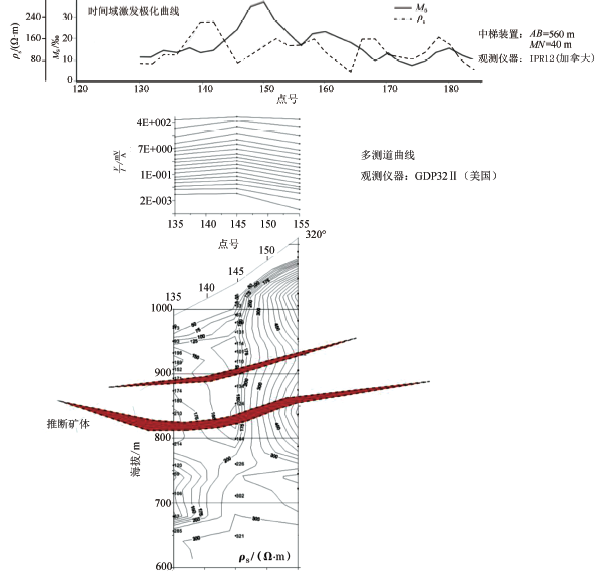

	图5 495线物探综合剖面

综合上述认为:该矿段自然电位法异常和激发极化法异常反映了同一地质体, 其北东端出露地表, 形成富矿特点的自电异常, 该地质体向南西侧伏, 形成已探测到的激电异常。整个异常自550~420线长约1 300 m。

坑道揭露本区只有矿体才能引起异常, 坑道探到的铅锌矿脉密集, 有的部位每间隔1 m就有一条铅锌矿脉, 而且有的矿脉上窄下宽, 由此判断这一大异常为深部铅、锌、铜矿体引起。

桑加卢比铅锌矿具有一些日本黑矿型矿床的特点。日本黑矿型矿床是一种形成于日本中新世岛弧裂谷环境的海底喷发长英质火山岩、次火山岩及火山沉积岩中的层状多金属硫化物— 硫酸盐矿床, 与绿色凝灰岩带中的双峰式火山岩密切相关。矿物基本上没受变质作用的影响, 具有“ 双层结构” 特征, 上部为与地层整合的块状矿体, 下部为不整合的网脉状矿体(或矿化带), 垂直分带特征明显, 由上而下依次为含铁燧石带、重晶石矿带、黑矿矿带、黄铁矿带、石膏矿带、硅质矿带等。含矿岩系由下部酸性凝灰岩、流纹质熔岩和上部酸性凝灰角砾岩及白色流纹岩穹丘构成^{[6, 7, 8, 9, 10, 11, 12, 13]}。

对比发现两者的相似性:① 具有相似的地理分布及矿化年龄:桑加卢比铅锌矿的成矿年龄为中新世中期, 位于东南亚巽他造山带内绿色凝灰岩带附着的轻度酸的火山岩; 黑矿型矿床的矿化时间大致为渐新世— 中新世, 分布于岛弧裂谷盆地^[14]绿色凝灰岩附着的酸性火山岩。② 这两种矿床的硫化矿物相似并且其致密网脉状类型与火山活动和流纹岩相关:在比罗罗、卢满戈、霸图马茹帕等地段, 可见大规模沉积物及细密网状矿层, 密网状矿化多见于流纹质火山岩中, 矿物主要为黄铜矿、闪锌矿、方铅矿和黄铁矿, 分层明显, 上部富含铅锌, 下部富含铜; 而根据日本最典型黑矿之一的上向黑矿^{[8, 15]}, 近年来学者分析表明, 其硫化物块体产于白色流纹岩穹丘附近, 赋存于凝灰岩角砾岩上部, 具有下伏脉网状硅质岩与上覆块状硫化物矿体, 其块状硫化物矿体自上而下为富重晶石黑矿— 黑矿— 黄矿(或半黄矿)— 富铜黄铁矿。③ 均含有重晶石矿。重晶石是日本黑矿的产出矿物之一, 和闪锌矿、方铅矿共生组合, 而比罗罗、卢满戈、满德拉地区的矿化特征显示, 地表黑色块状硫化物矿石中普遍见有重晶石伴生。④ 具有相似的地球物理电性特征。对照本矿和川西呷村黑矿型银多金属矿床^{[16, 17, 18, 19]}, 矿石物性特征都表现出高极化率, 低电阻率的电性特点。另外据前人资料, 测区磁性反磁化强烈, 也与黑矿型矿床具有相似性。

除上述几点相似之处外两者也存在差异, 特别是围岩分布面积, 黑矿型矿床面积一般在几百平方千米, 而桑加卢比铅锌矿面积只有几十平方千米, 另外矿区未见到石膏矿出露, 而这是黑矿型矿床的重要矿物之一。

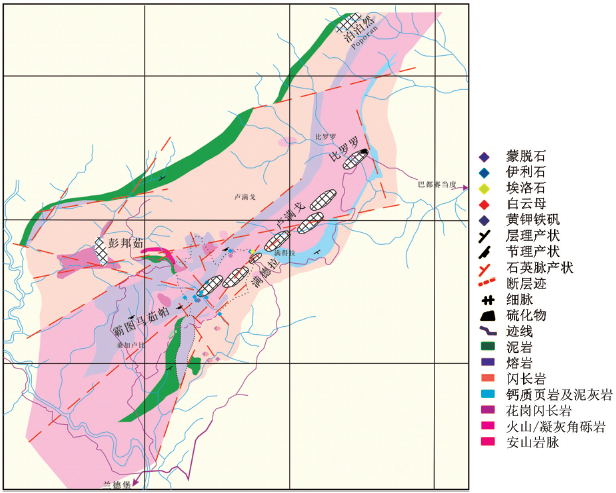

从矿区矿化特征来看, 含矿的流纹岩穹窿呈线性分布于研究区内霸图马茹帕、卢满戈和比罗罗地区, 通过北东40° 的断裂薄弱地带, 矿体一致向北西缓倾, 矿化作用多见于裂隙填充作用。除了早期已有构造外, 矿区还存在矿化后形成的断裂构造, 使原矿化带及异常在局部发生错动(图1、2)。综上可见, 桑加卢比铅锌矿既具有黑矿型矿床的特点, 同时其典型的线性矿化特征又与构造有关, 推测其为黑矿型矿床与断裂构造综合控矿成因。

综合以上物探及地质信息, 对本矿区找矿方向提出以下建议:① 根据目标体低电阻率、高充电率的特征, 利用自电、激电、瞬变电磁法异常找矿。在比罗罗、卢满戈、满德拉地段共有9处自电异常, 分别在610~640线、560~510线、340~380线, 为致密富矿特征, 激电异常在中深部反映出与自电异常为同一地质体, 推测其为向北西缓倾的板状体, 在局部高异常区该推测得到瞬变电磁剖面的验证, 并推测出矿体层状分布的特征。② 根据黑矿型矿床“ 层控” 特点, 用地层找矿。硫化物矿体产于白色流纹岩穹丘附近, 沿着流纹岩(石英粗面岩)和凝灰岩的界面分布, 火山岩或火山碎屑岩经过强烈蚀变而呈绿色岩石(绿色凝灰岩、绿色熔岩、绿色片岩)的地方有利于找矿, 确定下盘流纹岩(石英安山岩)是控制矿化作用的场所。③ 受北东向断裂构造影响, 霸图马茹帕、卢满戈和比罗罗矿段的含矿流纹岩穹丘呈40° 方位角线性分布, 可沿此方向在深部布设钻探进行揭露。
