球状孤石在探地雷达探测成果中的表现特征
刘成禹, 林毅鹏, 林超群, 刘汗青
福州大学 环境与资源学院,福建 福州 350108

作者简介: 刘成禹 (1970-),男,副教授,博士,主要从事岩土工程、工程地质的研究工作。E-mail:Liuchengyuphd@163.com

摘要

花岗岩风化壳中分布的孤石对工程建设有较大的危害,较准确地探明孤石的大小及分布具有重要的实际意义。笔者采用现场实测和数值模拟相结合的方法对球状孤石在探地雷达探测成果中的表现特征进行了研究。结果表明:雷达波在孤石处出现了明显的孤形反射,反射弧的张开宽度随孤石直径、埋深的的增加而增大;雷达波中孤石顶点处反射弧的曲率半径与孤石直径近似呈线性关系,与孤石埋深近似呈二次多项式关系。所得结论对孤石分布地区探地雷达探测成果的正确解释有一定的指导作用。

关键词: 探地雷达; 正演; 时域有限差分; 孤石探测
中图分类号:P631.3 文献标志码:A 文章编号:1000-8918(2015)04-0860-07
The performance characteristic of spherical boulder in the georadar detection
LIU Cheng-Yu, LIN Yi-Peng, LIN Chao-Qun, LIU Han-Qing
College of Environment and Resources,Fuzhou University,Fuzhou 350108,China
Abstract

The boulder distributed in granite weathering crust has great harm on the engineering construction. Accurately determine the size and distribution of boulder has important practical significance. In this paper, by adopting the combination of field measurement and numerical simulation method to study the performance characteristic of spherical boulder in the georadar detection. The following conclusions are drawn: There is an obvious of radar wave in the boulder reflection. The open width of reflex is increase with the boulder diameter and the buried depth. In radar wave ,the radius of curvature of vertices has approximate linear relationship with the boulder diameter. And has Quadratic polynomial relationship with the buried depth. The conclusions obtained in this paper have a certain guiding role on analyzing georadar detection results about boulder.

Keyword: ground penetracting radar; forward modeling; FDTD; boulder detect

花岗岩和凝灰熔岩在我国有较广泛的分布, 广东、福建更为集中。闽、粤两省仅花岗岩的出露面积就达30%~40%。花岗岩和凝灰熔岩的不均匀风化特别明显, 受其影响, 风化壳中常常分布大量的孤石。孤石分布的边坡常常发生崩塌、滑坡、滚石等地质灾害; 在孤石分布地层内进行隧道施工中常常出现塌方、初期支护大变形等问题[1]。孤石的存在不仅对边坡、隧道有危害, 还对建筑基础有较大的危害, 如天然基础, 当基础与孤石直接接触时往往会引起差异沉降, 导致建筑物开裂等; 对于桩基础, 往往会引起沉桩困难、断桩, 严重影响桩基质量。因此探明花岗岩、凝灰熔岩风化地层中孤石的大小及分布特征对工程建设具有重要的意义。

目前对花岗岩、凝灰熔岩风化层中孤石的探测主要采取钻探、坑探以及物探等手段[2, 3, 4]。钻探和坑探是最简单、最直观的方法, 但该方法只能探明勘探深度内勘探点及其附近是否存在孤石。由于钻探和坑探的费用高且工期长, 无法大量布置勘探孔, 加之孤石在很多情况下呈离散状分布, 所以, 无法准确地探明孤石的大小和分布。与钻探和坑探相比, 物探具有高效快捷的优点。物探探测主要有高密度电法、浅层地震勘探、探地雷达探测等方法。风化孤石与周围地层电性差异不明显, 高密度电法的探测精度和分辨率难以保证; 由于孤石大多呈离散状分布、规模小, 波阻抗差异小, 地震勘探法的探测精度和分辨率也难以满足工程要求; 探地雷达探测精度和分辨率最高, 因此在孤石探测中采用探地雷达比较合理。但是, 由于探地雷达设备费较高, 探测结果需要专业人员的解释, 所以, 目前在我国的应用并不普遍; 针对花岗岩和凝灰熔岩风化地层中孤石的探测虽然有少量报道, 但研究得并不深入, 对探地雷达探测孤石的实施要点, 影响探测准确性的主要因素及其影响规律的研究甚少。

探地雷达作为一种先进的高频电磁波勘探技术, 具有对探测对象不造成任何损伤、抗干扰能力强、测量结果直观准确和高效率等特点[5]。从近些年探地雷达的发展来看, 其在工程检测和岩土工程勘察中的应用日趋广泛。介电常数上存在差异是探地雷达探测和探测成果解释的基础。由于孤石和周边地层在介电常数上存在差异, 这为探地雷达探测孤石提供了可行性条件。

笔者拟采用时域有限差分法, 针对岩土体中的孤石地质体, 利用GprMax2D软件结合Matlab得到模拟结果, 并在实际场地进行相应的模型试验, 对数值模拟和实际试验的结果进行对比, 进而总结出岩土体中孤石的探地雷达反射特性和规律。

1 探地雷达探测地下孤石原理

探地雷达探测孤石的原理为置于地面的发射天线向地下发射一高频电磁脉冲, 当其在地下传播过程中遇到不同电性界面时, 电磁波发生反射折向地面, 被接收天线接收, 并由主机记录存储。对存储的数据进行一系列处理后, 根据雷达子波的整体波形、同相轴变化、频率变化等, 推测地下岩土介质与孤石目标体的电性差异; 根据电磁波的双程走时, 推测孤石目标体的埋深等信息。

2 现场实验仪器及实验设计
2.1 测试仪器及参数

实验采用的探地雷达为瑞典MALA地球科学公司(Sweden MALA Geoscience Inc)生产的RAMACX3M型探地雷达。雷达脉冲频率10~200 kHz, 天线为中心发射频率500 MHz的屏蔽天线。实验中测试参数为:采样点数370, 时窗52 ns, 采样频率7 075 MHz, 叠加次数184次, 使用测轮触发。

2.2 实验设计

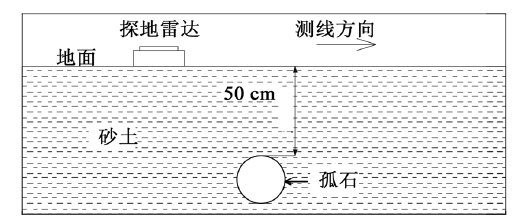

为了得出孤石在探地雷达探测成果中的表现特征, 笔者在砂土介质中, 将直径D分别为10、15、20、30、40 cm花岗岩球状孤石, 埋设在50 cm的深度, 每一次埋设完采用探地雷达进行探测(图1)。

3 数值计算结果与实测结果对比
3.1 球状孤石实验探测结果分析

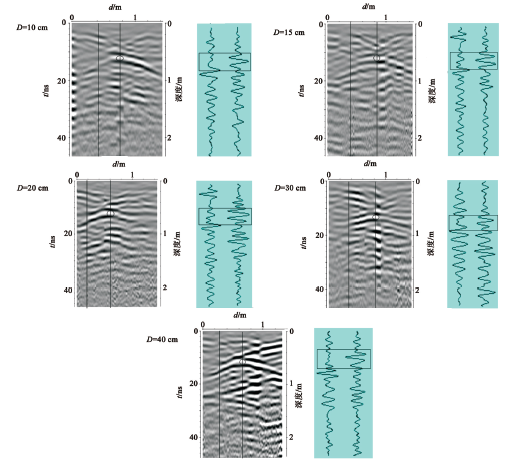

图2为现场实测的埋深50 cm不同大小孤石的探测成果, 左侧为雷达反射波形图, 右侧为孤石中间、左侧的单道波形图。由图2可看出, 雷达波在孤石处出现了明显的孤形反射, 反射弧的张开宽度随孤石直径的增大而增大; 反射弧弧顶对应的深度即为孤石的实际埋深50 cm。

图2 不同大小孤石探地雷达探测成果

3.2 球状孤石数值模拟结果分析

采用时域有限差分法进行二维数值模拟, 利用GprMax2D软件结合Matlab得到模拟结果。孤石岩性、直径、埋深、周边介质以及探地雷达天线频率与现场实验的相同。由文献[6]查得, 砂土的相对介电常数为ε r=20, 花岗岩孤石的相对介电常数ε r=6, 电导率σ =0.01 S/m, 磁导率μ s=1 H/m, 模拟区域1 m× 1 m。

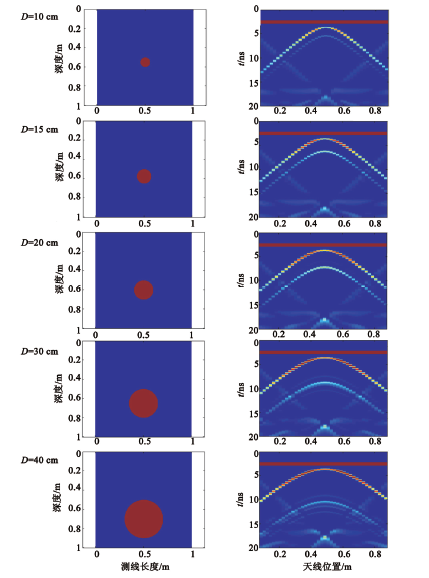

图3的模拟结果可看出:孤石处出现了明显的孤形反射; 反射弧的张开宽度随孤石直径的增大而增大; 反射弧弧顶对应的深度与孤石埋深相同。

图3 不同大小孤石数值模拟结果

3.3 现场实测实验与数值模拟对比

现场探测及数值模拟结果均表明:孤石处出现了明显的孤形反射且反射弧的张开宽度随孤石直径的增大而增大。因此, 可以用反射弧顶点的曲率半径来反映反射弧的张开程度并建立球形孤石大小与反射弧曲率半径的关系, 为从探地雷达探测成果中分析球状孤石的大小提供依据。

图2图3可看出, 球状孤石的反射弧近似呈抛物线形。抛物线在点(x, y)的曲率[7]

K1=|y|(1+y2)32, (1)

曲率半径

ρ1=1K1(2)

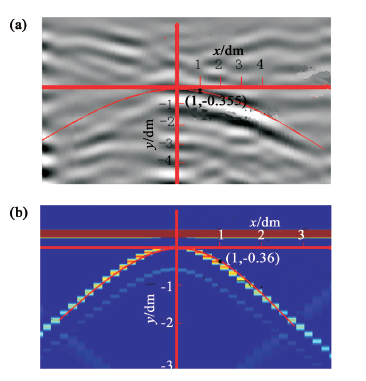

以直径为10 cm的孤石为例, 如图4所示, 在雷达波形图中, 以反射弧顶点为0点, 水平向右为x轴, 垂直向上为y轴建立二维直角坐标系。在此基础上, 求取反射弧的曲率半径。

图4 直径为10 cm的实测与模拟孤石雷达波形

图4a为实测反射曲线, 图4b为数值模拟曲线, 以前者为例, 取抛物线上一点(1, -0.355), 抛物线过点(0, 0)。由数学几何关系可推出抛物线曲线方程

y=-0.355x23

按式(1)、(2)计算可得到双曲线顶点曲率半径

ρ=1K=1.41(4)

同理, 可求出其他不同尺寸的雷达波形曲线方程和曲线顶点曲率半径(表1), 按表1结果作出不同大小孤石的反射弧曲率半径如图5所示。

表1 h=50 cm时不同直径的雷达波形曲线方程及顶点曲率半径

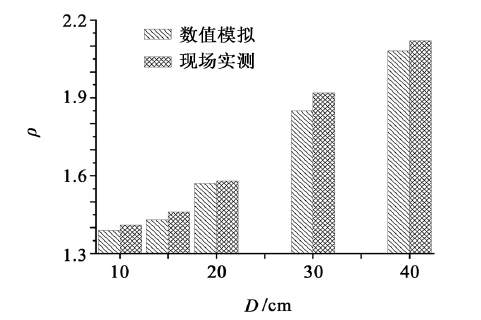

图5可看出:现场实测与数值模拟得出的球状孤石反射弧顶点的曲率半径非常接近。由于数值模拟为较理想的状态, 模拟中地下介质设置为各向同性的均质砂土, 而在实际现场模型试验时, 岩土介质不是理想的均质砂土, 同时现场实验中还存在人为因素、仪器和环境条件的影响, 使现场模型实验与数值模拟有一定偏差, 所以仍存在一些不完全一致的地方。这说明, 采用本文所述的数值模拟方法对探地雷达探测成果中孤石的表现特征及其规律进行研究是可行的。

图5 埋深50 cm不同大小孤石的反射弧曲率半径

4 孤石直径与反射弧曲率半径的关系

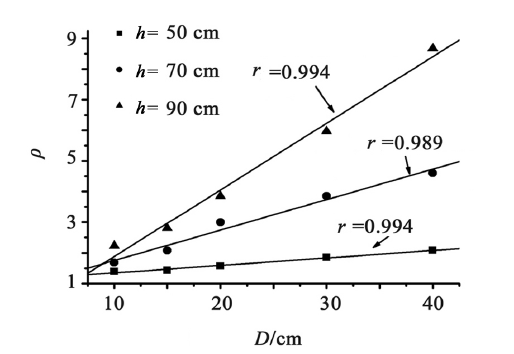

表1仅为埋深50 cm时不同大小孤石的模拟反射弧顶点的曲率结果, 笔者同时还模拟出了埋深为70 cm和90 cm时反射弧顶点的曲率结果, 做出孤石直径与反射弧顶点曲率半径的关系, 如图6所示。

图6 孤石直径与反射弧顶点曲率半径的关系

图6可得出对应的线性拟合方程, 以D表示孤石直径, ρ 表示反射弧顶点的曲率半径, r为曲线拟合的相关系数, 方程如下所示:

埋深50 cm时,

ρ=0.024D+1.105; (5)

埋深70 cm时,

ρ=0.099D+0.755; (6)

埋深90 cm时,

ρ=0.218D-0.297(7)

由式(5)~式(7)可知, 当孤石埋深一定时, 随着孤石直径的增大, 反射弧顶点的曲率半径呈线性增大。

5 孤石埋深与反射弧曲率半径的关系

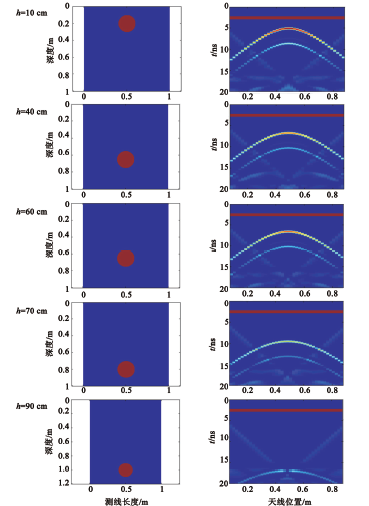

图7为不同埋深下孤石的模拟结果, 左侧为孤石埋置位置, 右侧为探地雷达反射波形, 其中孤石直径D均为20 cm, 埋置深度h分别为10、40、60、70、90 cm, 其他参数设置与3.2一节所述一致。

图7 不同埋深孤石数值模拟结果

图7可看出:孤石处出现了明显的孤形反射, 反射弧的张开宽度随孤石埋深的增大而增大, 反射弧弧顶对应的深度与孤石埋深相同。根据图7得出表2数据。表2D=20 cm时不同埋深的模拟反射弧顶点的曲率结果, 同时模拟出了直径为10 cm和30 cm时反射弧顶点的曲率结果, 做出孤石埋深与反射弧顶点曲率半径的关系如图8所示。

表2 D=20 cm时不同埋深的雷达波形曲线方程及顶点曲率半径

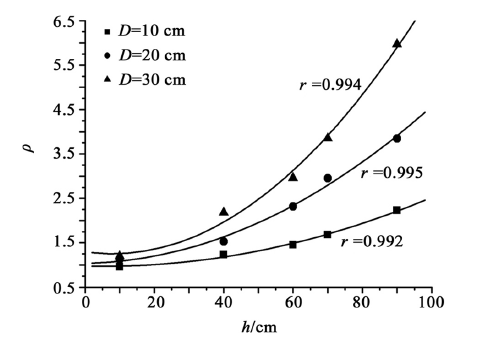

图8 孤石埋深与反射弧顶点曲率半径的关系

图8可得出, 对应的多项式拟合方程, 以h表示孤石的埋深, ρ 表示反射弧顶点的曲率半径, r为曲线拟合的相关系数, 方程如下所示:

D=10 cm时,

ρ=(3.426×10-4)h2+0.001h+1.041; (8)

D=20 cm时,

ρ=(1.731×10-4)h2-0.002h+0.974; (9)

D=30 cm时,

ρ=(6.892×10-4)h2-0.011h+1.297(10)

由式(8~10)可知, 当孤石大小一定时, 随着孤石埋深的增大, 反射弧顶点的曲率半径呈二次多项式增大。

6 结论

通过上述数值模拟的计算和现场实测的探测结果, 分析得出以下结论。

(1)采用时域有限差分法, 并利用GprMax2D软件结合Matlab进行探地雷达探测的数值模拟结果与实际探测结果基本一致, 说明此数值模拟方法是可行的。

(2)球状孤石探测的雷达反射波形明显, 大致为抛物曲线, 反射弧中间较明显、清晰, 反射能较大, 两侧翼部较模糊, 反射能较小, 即反射能从中间向两侧减弱。

(3)在孤石埋深一定时, 随着孤石直径的增大, 反射弧的张开弧度逐渐变大, 球状孤石反射弧中间的曲率半径呈线性增大。

(4)在孤石大小一定时, 随着孤石埋深的增大, 反射弧的张开弧度逐渐变大, 球状孤石反射弧中间的曲率半径呈二次多项式增大。

The authors have declared that no competing interests exist.
