作者简介: 李宁生(1963 -),男,物探高级工程师。主要从事地球物理勘探工作。
宁夏固原市硝口岩盐矿是近年来在宁夏境内发现的一座大型沉积型岩盐矿,为了进一步探测地下复杂地质结构,拟采用可控源音频大地电磁法为勘查手段。经可行性试验后,使用收发距10 km、发射距1 km、测点距200 m的野外观测装置,野外数据经过圆滑滤波、静态校正及二维反演后,以二维反演剖面图为依据,结合工区地质资料及物性参数,圈定了断层的产状与形态,划分了各地质界面。经后期钻孔验证,证实了方法在本测区的应用效果。
The Xiaokou rock salt deposit of Guyuan is a large sedimentary deposit found in recent years in Ningxia. In order to detect underground complex geological structure, the authors tried to use the controlled source audio-frequency magnetotelluric sounding method as a exploration means. After feasibility test, the observation device was used as follows: the transceiver distance was 10km, the emitter distance was 1km, and the site distance was 200m. After smooth filtering, static correction and 2D inversion for row data and on the basis of the picture of 2D inversion profile, in combination with the physical parameters and geological data in the survey area, the authors conducted interpretation of the subsurface geological structure. Drilling at the later stage verified the application effect of this method in the survey area.
可控源音频大地电磁法(CSAMT)自20世纪70年代问世以来不断发展, 凭借其抗干扰能力强, 分辨率高, 施工高效等优势, 已广泛运用在油气构造勘查, 地热资源勘查, 金属矿产勘探, 水文地质, 工程地质, 环境保护等方面并获得了显著的应用效果。该方法是通过分析在地面接收到的由人工场源发射的电磁波信号在地球介质中激发的二次电磁场的数据达到勘探地球内部电性及地质结构的目的, 其工作频率一般为2-3~213 Hz, 勘探深度可从地下几十米至地下2千米左右。本次CSAMT电法工作, 目的在于查明硝口岩盐矿勘区域含盐地层的沉积环境和赋存分布特点, 确定含盐地层的分布范围、埋藏深度、厚度, 圈出了具有进一步找矿价值的区域, 为下一步地质工作打下基础。

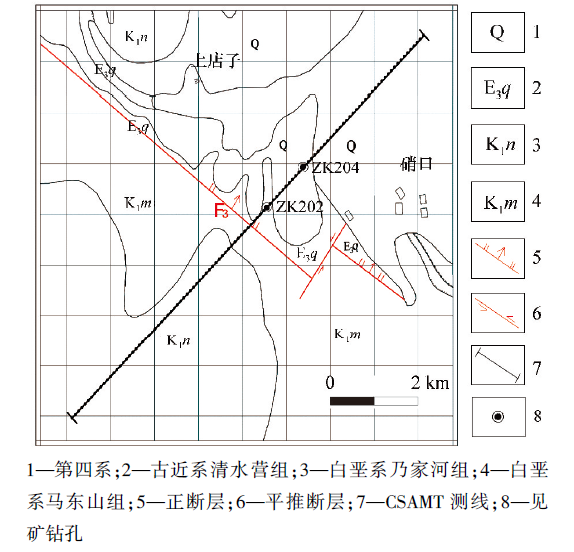

工区位于宁夏回族自治区固原市原州区中河乡硝口村至上店子村, 区内出露地层有白垩系马东山组(K1m)灰岩、乃家河组(K1n)泥岩、古近系清水营组(E3q)泥质砂岩、第四系(Q)砂岩(图1)。根据前期直流电法工作和测井资料[??]显示, 马东山组(K1m)电阻率大于100 Ω · m, 乃家河组(K1n)电阻率根据含盐情况不同从20 Ω · m至100 Ω · m, 清水营组(E3q)电阻率为5 Ω · m至20 Ω · m, 第四系地层(Q)电阻率约为30 Ω · m。各地层电阻率因断裂、破碎、含水量、卤水充填等原因存在一定的变化。该区域各地层电阻率差异明显, 易于划分, 开展CSAMT工作具有较好的物性前提。

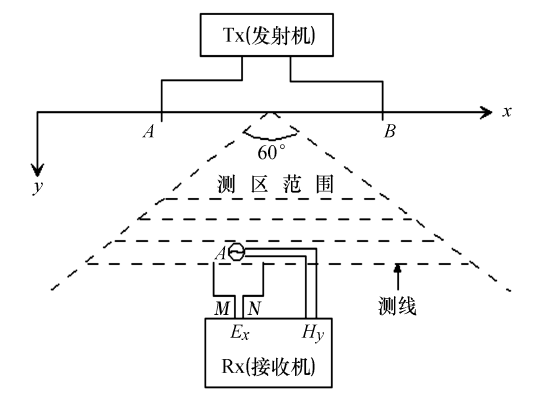

本次野外数据采集使用加拿大凤凰公司生产的V8多功能电法工作站, 根据勘查任务及地质情况, 设计测线4 km, 测点距200 m, 布设CSAMT测点21个。在工作开展前, 综合考虑勘测深度、信号强度、近场效应、发射机位置等因素, 经多次试验, 最终选定发射偶极子为2 km, 收发距 10 km, 发射频率为1~8 192 Hz。(图2)
本次数据采集由于设计合理, 无近场效应影响, 信号较强, 工区电磁干扰小, 数据质量可靠。在数据预处理过程中, 针对视电阻率和相位中的跳点使用了5点圆滑法以消除跳点, 针对静态效应使用7点滤波法进行静态校正。经过以上预处理后, 视电阻率曲线及相位曲线形态良好。
在反演过程中使用带地形非线性共轭梯度二维反演法(NLCG), 该方法是由MIT的Mackie和Rodi共同开发, 是目前应用较广泛的二维反演程序。其主要优点是反演时可以避免直接求解雅可比矩阵, 一次反演迭代只需3次正演, 从而大大节省了计算量; 同时该算法与RRI以及其他的一些近似方法不同, 不是用一维的雅可比矩阵去构建二维雅可比矩阵, 是真二维反演, 因此具有较高的模型分辨率和反演稳定性。相比一维反演方法, 二维反演方法能更加准确地模拟实际地层状况, 且结果准确性对静态校正依赖较小。
本次CSAMT电法工作, 目的在于查明该区域含盐地层的沉积环境和赋存分布特点, 确定含盐地层的分布范围、埋藏深度、厚度, 圈出了具有进一步找矿价值的区域, 为下一步地质工作打下基础。

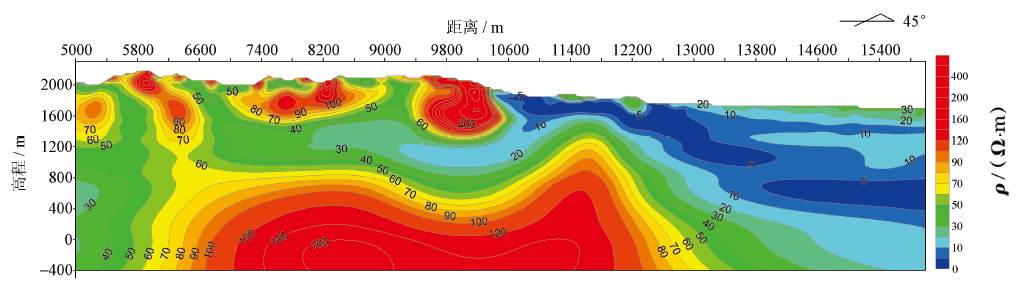

从地表地质资料(图1)可以看出, 本测线有一条大型断裂构造通过, 为F3断裂。在二维反演断面图(图3)上, 9200~10400号点间出露地层为白垩系马东山组(K1m), 岩性主要以厚层白云质灰岩, 泥质灰岩为主, 地层电阻率值较高, 超过100 Ω · m; 10200 号点浅部至10600号点深部出现明显的电性分界面, 应为F3正断层反映。F3以东测线位于构造单调的盆地中, 电阻率断面图上反映的电性结构较为简单、连续, 上部的中阻层(10~40 Ω · m)反映为第四系(Q)电性层, 下伏厚度较大的古近系清水营组(≤ 10 Ω · m), 深部为白垩系乃家河组(K1n)电性层(20~100 Ω · m)。F3以西测线段构造较发育, 推断有F1、F2逆断层经过, 出露的白垩系乃家河组(K1n)地层主要为自南西向北东逆断层推覆的上盘块体(图4)。

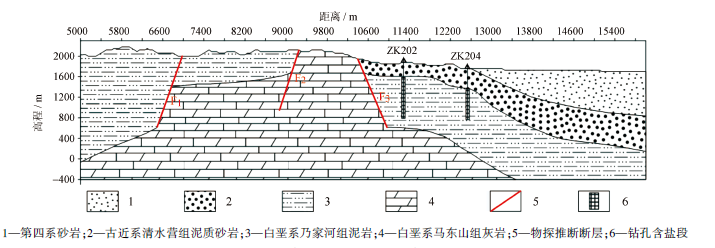

根据以上判断, 认为F1断裂以东区块, 电阻率为20~100 Ω · m的地层受构造破坏程度较低, 且有较厚的第三系地层覆盖, 是理想的沉积成矿环境。经后期钻孔验证, ZK202孔在343 m以下, ZK204孔在365 m以下见到了厚层岩盐矿体(图4), 主要为白云质石盐, 岩盐成分超过30%, 个别地段达到90%, 矿体品位较高, 取芯结果见矿体较完整, 破碎程度较低。钻孔深度超过1 200 m, 但均未见到矿体底界。钻孔验证结果证实了CSAMT方法应用效果良好。
通过此次在宁夏固原硝口岩盐矿中CSAMT的应用分析得出以下结论。
(1) 岩盐矿主要产于白垩系乃家河组(Kn)地层, 电阻率为20 Ω · m至100 Ω · m。
(2) 岩盐矿产于构造间稳定的断块中, 其间构造发育程度相对较低, 地层受构造破坏程度相对较低, 地层完整性较好。
(3) 含盐地层要被第三系地层覆盖, 有一定的埋深, 不易被地表水淋滤剥蚀。
(4) CSAMT法在此区域应用效果明显, 在本测区外围找矿中可以继续使用。
