物探与化探, 2019, 43(2): 320-328 doi: 10.11720/wtyht.2019.1397

方法研究·信息处理·仪器研制

空间域和频率域平面位场延拓影响因素和稳定性分析

刘芬1,2,3, 王万银1,2,3, 纪晓琳1,2,3

1. 长安大学 地质工程与测绘学院,陕西 西安 710054

2. 长安大学 重磁方法技术研究所,陕西 西安 710054

3. 西部矿产资源与地质工程教育部重点实验室,陕西 西安 710054

Influence factors and stability analysis of plane potential field continuation in space and frequency domains

LIU Fen1,2,3, WANG Wan-Yin1,2,3, JI Xiao-Lin1,2,3

1. College of Geology Engineering and Geomatics,Chang’an University, Xi’an 710054, China;

2. Insititute of Gravity and Magnetic Technology,Chang’an University, Xi’an 710054, China;

3. Key Laboratory of Western China’s Mineral Resources and Geological Engineering, Ministry of Education, Chang’an University, Xi’an 710054, China;

责任编辑: 王萌

收稿日期: 2018-11-2   修回日期: 2018-12-26   网络出版日期: 2019-04-20

基金资助: 国家重点研发计划项目“典型覆盖区航空地球物理技术示范与处理解释软件平台开发”项目2017YFC0602200之课题“航空地球物理数据综合处理解释方法研究及软件开发”.  2017YFC0602202
中国大洋“十三五”资源环境类课题“合同区海山地形单元识别与底质类型研究”.  DY135-C1-1-03
中央高校基本科研业务费专项资金.  310826171007

Received: 2018-11-2   Revised: 2018-12-26   Online: 2019-04-20

作者简介 About authors

刘芬(1993-),女,陕西商洛人,长安大学硕士研究生,研究方向为重、磁方法理论及应用。Email:l3289371553@163.com 。

摘要

位场延拓是重、磁位场数据处理的重要方法之一,高精度的位场延拓结果对后续的数据处理和解释尤为重要。笔者从平面位场延拓的基本公式出发,分析了空间域和频率域位场延拓结果精度的影响因素以及稳定性。通过理论模型测试比较了这些影响因素(场源体顶面埋深、剖面长度、扩边方法、窗口大小、点距和延拓高度)在空间域和频率域进行位场延拓时的异同性。经过测试表明,点距和延拓高度对延拓结果的影响最大,其次是剖面长度、扩边方法以及窗口大小,场源体的顶面埋深影响最小。随着顶面埋深的增大,会使延拓结果的精度降低;增大剖面长度和进行扩边会提高位场延拓结果的精度;选择合适滑动窗口可以提高计算效率,窗口越大延拓结果精度越高,窗口半径一般选择20倍延拓高度。空间域和频率域中位场延拓结果精度相当,但在空间域中,当延拓高度小于1倍点距时,延拓结果误差很大,此时需要用插值方法加密点距。

关键词： 位场延拓 ; 影响因素 ; 精度分析 ; 稳定性

Abstract

Potential field continuation is one of the important methods of gravity and magnetic potential field data processing, and obtaining high-precision continuation results is particularly important for subsequent data processing and interpretation. Starting with the basic formula of plane potential field continuation, the authors analyzed the factors and the stability that affect the accuracy of continuation results in space and frequency domains. Using the theory model, the authors investigated the buried depth of the top surface of the field source, the length of the section, the method of edge enlargement, the size of the window, the dot pitch and the continuation height, and compared the different influences of these factors in space domain and frequency domain. The theory model test shows that the dot pitch and continuation height have the greatest influence on the continuation results, followed by the section length, the method of edge enlargement and the size of window, with the top surface of the field source exhibiting minimal influence. With the increase of the top surface’s depth, the continuation results accuracy is reduced. Increasing and expanding the length of the section will improve the accuracy of the field continuation results. Selecting the appropriate sliding window can improve the calculation efficiency, with the increasing window radius, the accuracy of the field continuation results is improved, and it can generally be chosen as 20 times of the continuation distance. The accuracy of the field continuation results have similarity in space domain and frequency domain; nevertheless, in space domain, the continuation error is very large when the continuation distance is less than 1 time of the dot pitch, so it needs to encrypt the dot pitch by using the interpolation method in this situation.

Keywords： continuation of potential field ; influence factors ; precision analysis ; stability

PDF (4544KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

刘芬, 王万银, 纪晓琳. 空间域和频率域平面位场延拓影响因素和稳定性分析. 物探与化探[J], 2019, 43(2): 320-328 doi:10.11720/wtyht.2019.1397

LIU Fen, WANG Wan-Yin, JI Xiao-Lin. Influence factors and stability analysis of plane potential field continuation in space and frequency domains. Geophysical and Geochemical Exploration[J], 2019, 43(2): 320-328 doi:10.11720/wtyht.2019.1397

0 引言

位场延拓是重、磁位场数据处理的重要方法之一。平面位场延拓有向上延拓和向下延拓两种形式,可以在空间域进行,也可以在频率域进行。位场向上延拓是稳定算法,而向下延拓是不稳定性算法,因此位场延拓方法和影响因素的研究大多集中在向下延拓[1,2,3,4,5,6,7,8],而向上延拓的影响因素研究较少,向下延拓的研究主要是解决稳定性和收敛性[9,10,11,12,13,14]。毛小平[15]等认为位场向下延拓振荡是由于有限长剖面的Fourier变换引起的截断误差,并提出通过扩边再采用串联匹配滤波器的方法可以提高计算的稳定性。张辉[16]等研究了积分迭代法的收敛性,分析了噪声对延拓结果的影响,利用正则化方法和递增温纳滤波方法得到稳定和抗干扰强的向下延拓算法。于波[17]也研究了噪声对迭代法延拓结果的影响,认为迭代法可以减小FFT本身的计算误差,对于包含噪声的数据,可以先进行适当的平滑处理后再应用迭代法提高延拓精度。对于向上延拓,陆正立[18]认为由于离散Fourier变换引起的混叠效应、渗漏以及周期性是频率域延拓误差的主要来源,并给出剖面长度是延拓高度20倍时,混叠误差可以忽略;向上延拓高度为2个点距以上时,渗漏误差可以忽略,以及增加剖面范围可以克服边缘效应。熊光楚[19,20]认为最佳延拓高度受工区面积的影响。此外,王建明[21]讨论了场源体埋深对异常特点的影响,埋深增大异常值减小且异常分布范围扩大,但没有分析埋深对延拓结果的影响。作者在位场延拓的实践中发现,向上延拓虽然是稳定的,但其精度也受多方面因素影响。笔者从位场延拓的基本公式出发,分析了位场延拓的影响因素,并对各影响因素进行了理论模型测试及部分影响因素实际资料处理试验,比较了空间域和频率域位场延拓影响因素的差异性。

1 平面位场延拓的影响因素分析

平面位场延拓可以在空间域和频率域中进行,分为向上延拓和向下延拓两种形式。求解Laplace方程第一边值问题(Dirichlet外部问题)即可得到上半空间的位场表达式[22]。

设在直角坐标系中,z坐标铅垂向下为正,由已知观测平面z=ζ的位场值W(ξ,η,ζ)可以换算得到高于该平面的上半空间任一点(x,y,z)的位场值W(x,y,z),其表达式为式(1),即是空间域平面位场向上延拓的一般公式。将式(1)的乘积形式写成褶积形式,再通过Fourier变换,即可得到频率域平面

W(x,y,z)=ζ-z2π∫-∞∞∫-∞∞W(ξ,η,ζ)dξdη[(ξ-x)2+(η-y)2+(ζ-z)2]3/2。

位场向上延拓的公式为[11]

F[W(x,y,z)]=F[W(ξ,η,ζ)]·e-2πu2+v2(ζ-z),

其中:F[W(x,y,z)]为欲延拓平面位场W(x,y,z)的频谱;F[W(ξ,η,ζ)]为原已知平面位场W(ξ,η,ζ)的频谱;u和v分别为x和y方向的圆频率。

对空间域位场向上延拓式(1),采用矩形求积公式(也可以采用数值积分精度更高的积分方法),则式(1)可表示为:

W(x,y,z)=ζ-z2π∫-∞∞∫-∞∞W(ξ,η,ζ)dξdη[(ξ-x)2+(η-y)2+(ζ-z)2]3/2=ζ-z2π∫ξ1ξ2∫η1η2W(ξ,η,ζ)dξdη[(ξ-x)2+(η-y)2+(ζ-z)2]3/2=ζ-z2π∑i=n1n2∑j=m1m2W(ξi,ηj,ζ)[(ξi-x)2+(ηj-y)2+(ζ-z)2]3/2ΔξiΔηj。

式(3)是对式(1)采用有限长和离散化后得到的数值积分公式。其中,ξ1和ξ2分别为x方向的起点和终点坐标,η1和η2分别为y方向的起点和终点坐标;n1和n2分别为x方向的起点和终点序号;m1和m2分别为y方向的起点和终点序号。

由式(3)可以得出,W(x,y,z)的计算结果受W(ξ,η,ζ)的取值(场源体的埋深)、积分区间的大小(剖面长度)、延拓高度和点距的影响。因此,位场向上延拓的影响因素为:场源体埋深和规模,剖面长度、扩边方法和窗口大小,点距大小以及延拓高度大小的影响。空间域位场向下延拓是借助空间域位场向上延拓公式,采用迭代法[2]进行计算,所以其影响因素相同。

频率域位场延拓除不受窗口大小的影响外,其他影响因素与空间域位场延拓的影响因素相同。

2 平面位场延拓的模型测试及影响因素对比分析

为了测试位场延拓的影响因素,设计了由5个直立六面体组成的模型(表1)。图1给出了z=0 km平面的理论重力异常。

表1   直立六面体模型参数

Table 1  Parameters of the vertical hexahedron model

模型体直立六面体角点坐标/km密度ρ/
(kg/m3)
x1x2y1y2z1z2
A16812130.40.8250
A21314790.50.9300
A35756.51.52500
B15911191.53250
B210205121.53-100

新窗口打开| 下载CSV


图1

新窗口打开| 下载原图ZIP| 生成PPT

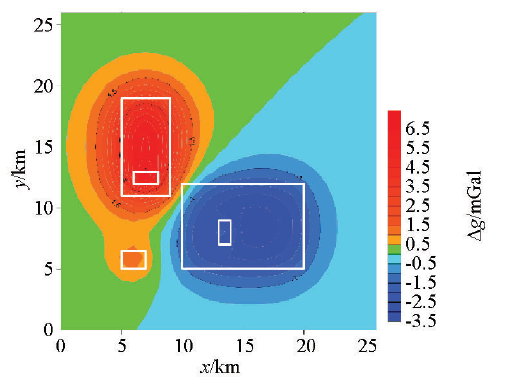

图1   z=0 km平面理论重力异常

Fig.1   The theory gravity anomaly on the plane surface z=0 km


2.1 场源体埋深对延拓结果的影响

本次测试分为两步:第一步是改变模型的顶面埋深,以现在的模型位置为基础,顶面埋深增大0.1~1.0 km。第二步测试每一个场源体埋深对向上延拓和向下延拓精度的影响。以z=0 km平面的重力异常,分别在空间域和频率域向上延拓2.0 km得到z=-2.0 km的延拓结果,比较z=-2.0 km平面的理论重力异常值与延拓值,并计算相应的相对均方误差(均方误差除以数据的幅值)(图2a);以z=-2.0 km平面的重力异常,分别在空间域和频率域向下延拓2.0 km得到z=0 km的延拓结果,比较z=0 km平面的理论重力异常值与延拓值,并计算相应的相对均方误差(图2b)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

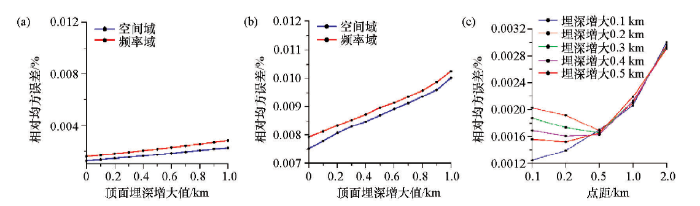

图2   空间域和频率域不同场源体埋深对延拓结果影响的相对均方误差分布

a—向上延拓2.0 km;b—向下延拓2.0 km;c—埋深与点距

Fig.2   The relative mean square error distribution map of the effect on different depth of the field source to the continuation results in the space domain and frequency domain

a—upward continuation distance is 2.0 km;b—downward continuation distance is 2.0 km;c—depth of the field source and space


通过模型测试表明:增大场源体顶面埋深对向上延拓和向下延拓结果的影响规律一样,随着顶面埋深的增大,延拓结果的精度降低。但是在数值上向下延拓比向上延拓的相对均方误差大很多,这是由于向下延拓的不稳定性造成的。由图 2c 可以得出,当场源埋深较浅时,点距一定要小;当场源埋深较大时,点距可适当加大

2.2 空间域剖面长度对延拓结果的影响

数值计算时将原无限积分区间(-∞,+∞)有限化,这种近似计算会对延拓结果产生影响。这里通过理论模型测试,说明剖面长度对延拓结果的影响。原测网范围:0~26.0 km,现在不断增大测网的剖面长度分别为:-2.0~28.0 km、-4.0~30.0 km、-6.0~32.0 km、-8.0~34.0 km、-10.0~36.0 km、-12.0~38.0 km、-14.0~40.0 km。测试剖面长度对向上延拓结果的影响,以z=0 km平面的理论重力异常,对每一个剖面长度分别向上延拓到z=-2.0 km平面的高度,计算其相对均方误差。测试剖面长度对向下延拓结果的影响,以z=-2.0 km平面的理论重力异常,对每一个剖面长度向下延拓到z=0 km平面的高度,计算其相对均方误差(图3)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

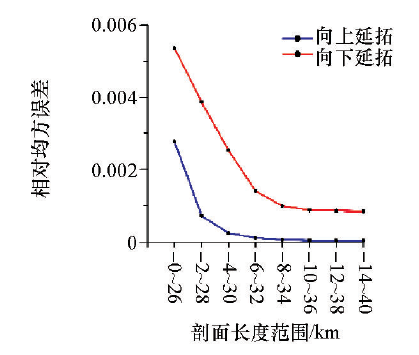

图3   空间域不同剖面长度对延拓结果影响的相对均方误差

Fig.3   The relative mean square error distribution map of the effect on different section length to the continuation results


通过测试表明:不论是向上延拓或是向下延拓,随着剖面长度的增大,其延拓结果精度在提高。因为随着剖面长度的增加,可以利用的有用信息增多,使得延拓结果精度提高;剖面长度在向下延拓的相对均方误差比向上延拓的大,这体现了向下延拓的不稳定性。

2.3 空间域扩边方法对延拓结果的影响

通过测试剖面长度对延拓结果的影响,证实对于某一个固定的延拓高度,随着剖面长度增大,延拓结果的精度在提高。因此在实际计算时可以采用扩边方法,适当延长剖面的长度。目前常用的扩边方法有余弦扩边和最小曲率扩边 [23-26]。本次测试分别采用不扩边、余弦扩边和最小曲率扩边,分析扩边方法对延拓结果的影响。

测试向上延拓时,对z=0 km平面的重力异常分别不扩边、进行余弦扩边和最小曲率扩边,之后向上延拓2.0 km得到z=-2.0 km平面的重力异常,并与z=-2.0 km的理论重力异常比较得到相对均方误差。不扩边27×27个点的相对均方误差是2.773 1‰,余弦扩边64×64个点的相对均方误差是2.482 3‰,最小曲率扩边64×64个点的相对均方误差是1.234 0‰。

测试扩边方法对向下延拓结果的影响时,对z=-2.0 km平面的重力异常分别进行不扩边、进行余弦扩边和最小曲率扩边,之后向下延拓2.0 km得到z=0 km平面的重力异常,并与z=0 km的理论重力异常比较得到相对均方误差。不扩边27×27个点相对均方误差是7.368 6‰,余弦扩边64×64个点的相对均方误差是4.193 6‰,最小曲率扩边64×64个点的相对均方误差是1.776 1‰。

由此得出结论:不扩边比扩边的延拓误差大;扩边方法对延拓结果也有不同的影响,余弦扩边方法比最小曲率扩边方法的延拓误差大。因此,建议位场延拓时要进行扩边处理。

2.4 空间域窗口大小对延拓结果的影响

在空间域进行位场延拓计算时,若全部数据参与延拓计算时就可能使得计算效率降低,特别是数据量较大时更是如此。另外,距离延拓点越远,其影响越小。因此,在保证计算精度的情况下,可以通过滑动窗口的方法提高计算效率。那么窗口大小的选择就显得尤为重要。

在测试窗口大小对向上延拓结果的影响时,首先正演出网格间距为0.1 km,z=0、-0.1、-0.2、-0.3、-0.4、-0.5 km平面的理论重力异常,并对z=0 km平面的理论重力异常采用最小曲率扩边。向上延拓计算出不同窗口半径(0.2~10 km)时z=-0.1、-0.2、-0.3、-0.4、-0.5 km的延拓值,计算理论值和延拓值的相对均方误差(图4a)。

在测试窗口大小对向下延拓结果的影响时,对z=-0.5 km平面、网格间隔为0.1 km的理论重力异常采用最小曲率扩边后,以不同窗口半径(0.2~10 km)向下延拓出z=-0.4、-0.3、-0.2、-0.1、0 km平面的延拓值,并计算理论值与延拓值的相对均方误差(图4b)。

通过测试表明:随着窗口半径的增大,延拓结果的相对均方误差在减小,因为随着窗口半径的增大,参与计算的数据量在增多,提高了延拓精度;且通过使用滑动窗口的方法也提高了计算效率(图4c);想要达到一定的延拓精度,例如相对均方误差达到 0.01,对于不同的延拓高度,需要的窗口半径大小是不同的:延拓高度0.1、0.2、0.3、0.4、0.5 km,对应的窗口半径大小:3.2、6.2、7.4、8.2、8.8 km,因此窗口半径一般选择20倍的延拓高度以上,且小于剖面长度的一半。

图4

新窗口打开| 下载原图ZIP| 生成PPT

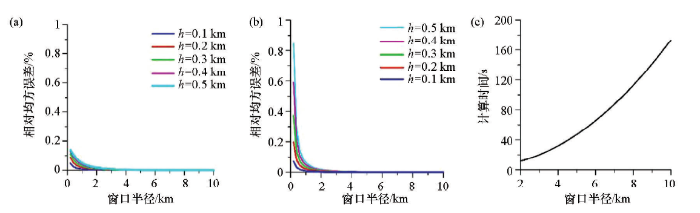

图4   空间域不同窗口半径对延拓结果的影响统计

a—不同窗口半径向上延拓;b—不同窗口半径向下延拓;c—不同窗口半径的计算时间

Fig.4   The influences of the different radius of window to the continuation results in space domain

a—upward continuation with different windows;b—downward continuation with different windows;c—the calculating time with different windows


2.5 数据网格间距对延拓结果的影响

测试点距对向上延拓结果的影响时,对z=0 km平面、网格间距为1.0、0.5和0.2 km的理论重力异常,分别向上延拓1~10倍点距的高度,计算每个延拓高度上的理论值和延拓值的相对均方误差(图5a、5b)。

测试点距对向下延拓结果的影响时,对z=-5.0 km平面、网格间距为1.0、0.5和0.2 km的理论重力异常,分别向下延拓1~5倍点距的高度,计算每个延拓高度上的理论值和延拓值的相对均方误差(图5c、5d)。

图5

新窗口打开| 下载原图ZIP| 生成PPT

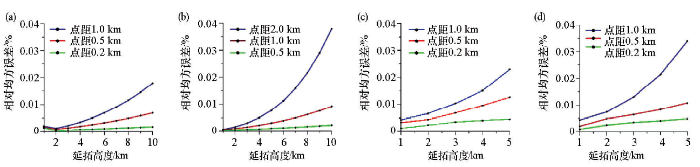

图5   不同点距对延拓结果的影响相对均方误差分布

a—空间域不同点距向上延拓;b—频率域不同点距向上延拓;c—空间域不同点距向下延拓;d—频率域不同点距向下延拓

Fig.5   Relative mean square error distribution maps of the influence with different dot pitch on the continuation results

a—upward continuation with different dot pitch in space domain;b—upward continuation with different dot pitch in frequcncy domain;c—downward continuation with different dot pitch in space domain;d—downward continuation with different dot pitch in frequcncy domain


通过测试表明:空间域进行位场向上延拓时,当延拓高度较小时,延拓结果误差较大;随着延拓高度的增加,延拓结果的误差达到极小值(大约在1个点距左右);再之后随着高度的增加,延拓结果的误差逐渐增大,相对均方误差随延拓高度的增加整体呈现“L”形展布。对此现象做一个简单的理论分析如下:

式(1)的数值计算公式可以进一步表示为:

W(x,y,z)=∑i=m1m2∑j=n1n2H(x,y,z,ξi,ηj,ζ)·W(ξi,ηj,ζ),

其中:H(x,y,z,ξi,ηj,ζ)称为核函数,其值为

H(x,y,z,ξi,ηj,ζ)=ζ-z2πΔξiΔηj[(x-ξ)2+(y-η)2+(z-ζ)2]3/2,

而且必须满足关系式

∑i=m1m2∑j=n1n2H(x,y,z,ξi,ηj,ζ)=1.0,max{H(x,y,z,ξi,ηj,ζ)}<1.0。

现假设点距都为Δ,向上延拓的高度为k·Δ,则

max{H(x,y,z,ξi,ηj,ζ)}=k·Δ2πΔ2(k·Δ)3=12πk2,

由式(7)可以看出:k值越小,max{H(x,y,z,ξi,ηj,ζ)}值越大,延拓结果误差越大;当k值大于0.4时才能保证max{H(x,y,z,ξi,ηj,ζ)}的值小于1。解决的办法是通过加密点距,缩小延拓高度和点距的比值,减少数值计算带来的误差;或者改进数值计算方法来提高数值计算精度。例如:点距为2.0 km时向上延拓1.0 km的相对均方误差为55.43×10-3;利用Kriging插值成点距为1.0 km时向上延拓的相对均方误差为4.775 4×10-3,当插值成点距为0.5 km时的向上延拓相对均方误差为3.597 0×10-3。由此可以通过加密测点(减少点距)来提高延拓高度较小时的延拓结果精度。

频率域进行位场向上延拓时,随着延拓高度的增加,相对均方误差再增加;点距小的延拓结果相对均方误差小,点距大的延拓结果相对均方误差大。与空间域相比,当点距一定时延拓高度较小时延拓结果精度较高,但当延拓高度增加时延拓精度较低。

空间域和频率域的位场向下延拓结果与向上延拓结果的影响具有相似性。

2.6 位场延拓抗噪能力测试

测试向上延拓抗噪能力时,以z=0 km平面的重力异常,分别加5%,10%,15%,20%的随机噪声干扰,在空间域和频率域向上延拓到z=-2.0 km平面,计算其相对均方误差(图6a)。对于向下延拓,以z=-2.0 km平面的重力异常,分别加5%,10%,15%,20%的随机噪声干扰,在空间域和频率域向下延拓到z=0 km平面,计算其相对均方误差(图6b)。

图6

新窗口打开| 下载原图ZIP| 生成PPT

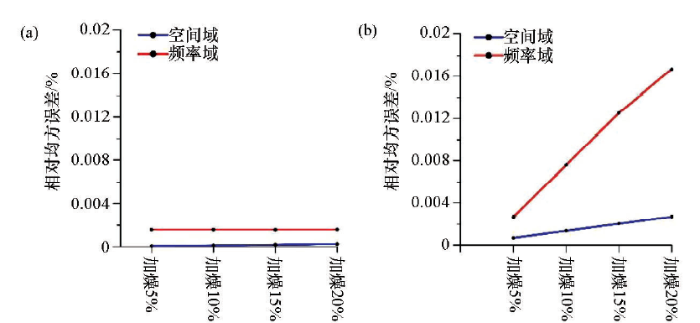

图6   理论模型空间域和频率域位场延拓抗噪能力的相对误差分布

a—向上延拓2.0 km;b—在向下延拓2.0 km

Fig.6   Relative mean square error distribution maps of the theory model test on anti-noise ability in space and frequency domains

a—upward continuation distance is 2.0 km;b—downward continuation distance is 2.0 km


测试结果表明:随着噪声的增加,延拓结果的相对均方误差在增大,且频率域和空间域的抗噪能力基本相当,且噪声对向下延拓结果的影响很大。

3 实际资料测试结果

本次选用万安盆地的卫星测高重力异常数据(图7)进行实际资料延拓试验,重点测试数据点距大小和噪声大小对延拓结果的影响。在实际资料测试过程中,数据网格间距为2.0 km,采用最小曲率扩边,空间域延拓时窗口半径选80.0 km。

图7

新窗口打开| 下载原图ZIP| 生成PPT

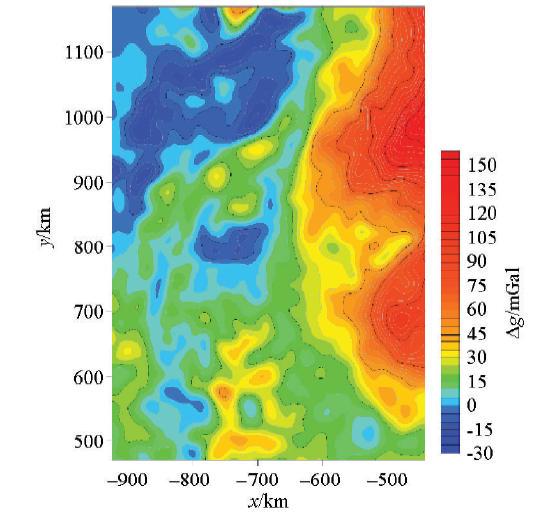

图7   万安盆地重力异常

Fig.7   Gravity anomaly map of Wan’an Basin


3.1 点距和延拓高度的测试

利用点距为2.0 km的重力数据向上延拓1.0 km和2.0 km。当向上延拓高度为1.0 km时,空间域位场延拓的结果不能使用,而频率域位场延拓结果如图8a所示;当向上延拓高度为2.0 km时,空间域和频率域的重力异常延拓结果稳定(图8b、8c)。当向下延拓高度为1.0 km时,空间域位场延拓的结果不能使用,而频率域位场延拓结果如图8d所示;当向下延拓高度为2.0 km时,空间域和频率域的重力异常延拓结果稳定(图8e、8f)。因此,通过实际资料验证了本文对点距对延拓高度的影响的结论是正确的。

图8

新窗口打开| 下载原图ZIP| 生成PPT

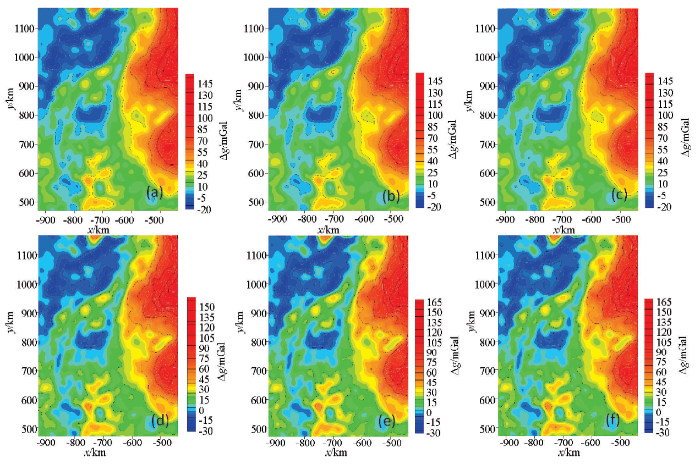

图8   万安盆地重力异常点距对延拓结果的影响测试结果

a—频率域中向上延拓1.0 km;b—空间域中向上延拓2.0 km;c—频率域中向上延拓2.0 km;d—频率域中向下延拓1.0 km;e—空间域中向下延拓2.0 km;f—频率域向下延拓2.0 km

Fig.8   Different dot pitch influence continuation test results of Wan’an Basin’s gravity anomaly

a—upward continuation distance is 1.0 km in frequency domain; b—upward continuation distance is 2.0 km in space domain; c—upward continuation distance is 2.0 km in frequency domain; d—downward continuation distance is 1.0 km in frequency domain; e—downward continuation distance is 2.0 km in space domain; f—downward continuation distance is 2.0 km in frequency domain


3.2 抗噪能力的实际资料测试

对万安盆地的z=0 km平面的重力异常分别加5%,10%,15%和20%的随机噪声。分别在空间域和频率域向上延拓2.0 km和向下延拓2.0 km,并与无噪声延拓结果进行比较,计算其相对均方误差如图9所示。随着噪声的增大,延拓结果的精度在降低。比较空间域和频率域延拓结果的差异,空间域延拓的结果精度高于频率域,也就是空间域的抗噪能力比频率域强。

图9

新窗口打开| 下载原图ZIP| 生成PPT

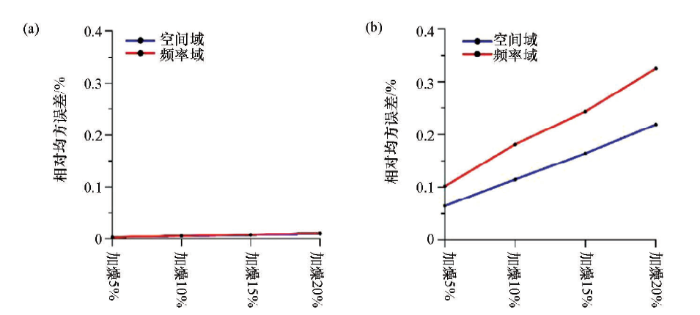

图9   实测资料空间域和频率域的抗噪能力测试

a—向上延拓2.0 km;b—向下延拓2.0 km

Fig.9   Measured data test of anti-noise ability in space and frequency domains

a—upward continuation distance is 2.0 km; b—downward continuation distance is 2.0 km


4 结论

本次由平面位场延拓公式出发,分析了影响平面位场延拓结果的影响因素:场源体埋深,剖面长度、扩边方法和窗口大小,点距大小以及延拓高度。影响最大的是测网数据点距和延拓高度,其次是剖面长度、扩边方法以及滑动窗口大小,场源体埋深的影响最小。通过模型测试和实际资料处理,分析了这些影响因素对位场延拓结果精度及稳定性的影响,得到如下几点认识:

1) 延拓高度和点距对位场延拓结果的精度影响最大。随着延拓高度的增加,延拓精度降低。空间域中位场延拓高度要大于1倍点距,若小于1倍点距,必须通过插值方法来加密,以便提高位场延拓结果的精度。频率域位场延拓时无此要求。当场源埋深较浅(位场梯度较大)时,点距一定要小;当场源埋深较大(位场梯度较大)时,点距可适当加大。

2) 对于同一延拓高度,测网的剖面长度越长,延拓结果的精度越高。因此在进行位场延拓时,可以采用扩边技术增大剖面长度,但不能过分扩边,以满足计算要求为准。

3) 为了提高计算效率,可以采用滑动窗口的方法。窗口大小无定论,但根据经验与延拓高度有关,一般可以选择窗口半径为延拓高度的20倍以上。

4) 随着噪声的增大,空间域和频率域的抗噪能力都在减弱,且空间域和频率域的抗噪能力基本相当。

The authors have declared that no competing interests exist.
作者已声明无竞争性利益关系。
