含泥质致密砂岩储层三孔隙导电模型
夏培
国家知识产权局专利局 专利审查协作湖北中心,湖北 武汉 430070

作者简介: 夏培(1989-),男,湖北武汉人,硕士研究生,毕业于中国石油大学(北京)地球探测与信息技术(测井方向)专业,现工作于国家知识

摘要

泥质的存在及复杂的孔隙结构导致致密砂岩储层导电规律的复杂性,给其饱和度评价带来了极大的困难,而储层饱和度评价的关键在于岩电参数的准确获取。前人关于储层胶结指数 m的研究大多侧重于复杂孔隙结构的影响,对泥质影响则涉及较少。笔者基于Waxman-Smith泥质砂岩导电模型及Aguilera三孔隙导电模型,利用串并联导电理论建立了含泥质致密砂岩三孔隙导电模型,提出了准确描述由泥质、裂缝、非连通孔洞构成的致密砂岩导电规律的方法。采用单因素分析法研究泥质及复杂孔隙结构对胶结指数 m的影响,发现 m随着裂缝孔隙度的增大而减小,随着孤立孔洞孔隙度的增大而增大,随着泥质含量的增大而减小。岩芯实验数据验证表明,文中给出的模型能够准确描述含泥质致密砂岩储层的导电规律以及定量评价胶结指数 m

关键词: 致密砂岩储层; 孔隙结构; 三孔隙导电模型; 胶结指数
中图分类号:P631.4 文献标志码:A 文章编号:1000-8918(2017)04-0748-05
A triple-porosity conducting model for shaly tight sandstone reservoir
XIA Pei
Patent Examination Cooperation Hubei Center of The Patent Office,Wuhan 430070,China
Abstract

The existence of shale and complex pore structure leads to complexity of electric conductance law in shaly tight sandstone,making it extremely difficult to quantitatively evaluate resistivity and saturation of shaly tight sandstone reservoir.The key to reservoir resistivity evaluation is the accurate acquisition of Archie exponent.Many researchers have studied triple porosity exponent m,most of these researches focus on the impact of complex pore structure without taking shale affect into consideration.In this paper,based on Waxman-Smith shaly sandstone model and Aguilera triple porosity model,the authors propose a new triple porosity conducting model for shaly tight sandstone,which is composed of shale,fractures and non-connected vugs.In the model the effects of shale and complex pore structure on porosity exponent m are considered.By single factor analysis,it is found that triple porosity exponent m decreases as fracture porosity increases,increases as non-connected vug porosity increases,and decreases as shale content increases.The validation of experiment data proves that the proposed model can accurately describe the electrical conducting law of shaly tight sandstone and can quantitatively evaluate the porosity exponent m.

Keyword: tight sandstone; pore structure; triple porosity conducting model; porosity exponent
0 引言

近年来, 随着北美致密油气的成功开采, 致密砂岩油气藏勘探开发在全球范围内越来越受重视。就探明储量与技术实力而言, 致密砂岩油气是中国最具现实勘探开发意义的非常规油气资源[1]。由于致密砂岩储层经历了非常强的压实、胶结、溶蚀等成岩作用, 储层孔隙类型多样结构复杂, 其可能的孔隙包括原生粒间孔、粒间溶孔、粒内溶孔、微裂隙、印模孔等[2]。低渗透率的致密砂岩储层往往粘土矿物发育, 使得油气层与水层电阻率差异很小, 储层流体识别难度大。较高的泥质含量以及复杂的孔隙结构对致密砂岩储层的电阻率影响大[3], 使得致密砂岩储层饱和度评价异常困难。国内外许多学者针对多孔隙结构岩石导电模型做了大量的相关研究工作。1962年Towle运用理论模型验证了孤立孔洞型储层胶结指数m值相对较大, 变化范围在2.67~7.3之间[4]; 裂缝型储层胶结指数m值则小于纯砂岩理论m值2.0。1976年Aguilera在Towle模型基础上得出水平裂缝胶结指数m理论值为1.0, 并认为复合胶结指数随着裂缝孔隙度的增加而减小[5]。1989年Serra分别针对裂缝性储层以及非连通孔洞储层建立胶结指数m与储层总孔隙度之间的关系[6]。2003年Aguilera基于串并联导电理论提出了改进的双孔隙导电模型, 并建立了复合胶结指数m与总孔隙度之间的关系[7]。2004年Aguilera首次提出综合考虑基质孔隙, 裂缝以及孤立孔洞的三孔隙导电模型, 用基质孔隙与裂缝并联, 然后再与非连通孔洞串联的导电模型来表征[8]。2011年Al-Ghamdi在Aguilera三孔隙导电模型基础上改进了基质孔隙度计算方法, 提出了更加精确的三孔隙导电模型[9]。2008年张丽华将Aguilera三孔隙导电模型运用到火成岩储层电阻率饱和度评价中[10], 取得了良好的运用效果。2006年Berg以基于麦克斯韦电磁理论的有效介质理论为理论基础, 来研究多孔隙岩石的导电模型, 但模型中的参数需要迭代计算获取, 实际应用实例较少, 该方法还处于理论研究阶段[11]。2015年田瀚利用多种测井技术, 并结合地质、地震等相关手段展开了针对碳酸盐岩缝洞型储层测井评价方法的研究[12]

上述学者关于胶结指数的研究大多是侧重于复杂孔隙结构的影响, 对泥质影响则涉及较少。笔者基于Waxman-Smith泥质砂岩导电模型以及Aguilera三孔隙导电模型, 利用串并联导电理论建立了含泥质致密砂岩三孔隙导电模型, 提出了准确描述由泥质、裂缝、非连通孔洞构成的致密砂岩导电规律的方法。

1 含泥质致密砂岩三孔隙导电模型建立

致密砂岩具有以原生孔隙、次生孔隙以及天然裂缝构成的复杂孔隙结构, 低渗透率的致密砂岩储层往往含有较重的泥质。致密砂岩孔隙结构如图1所示。在本文模型中将骨架、基质孔隙及泥质作为整体— 泥质砂岩导电单元, 其电阻率通过Waxman-Smith模型求得。针对致密砂岩建立泥质砂岩导电单元、裂缝、非连通孔洞构成的三孔隙导电模型。图2是岩石各组成部分体积模型。基于串并联导电理论, 致密砂岩三孔隙导电模型可模拟成泥质砂岩导电单元和天然裂缝并联导电, 此并联网络再与非连通孔洞串联形成导电网络。图3表示岩石各部分串并联导电关系。

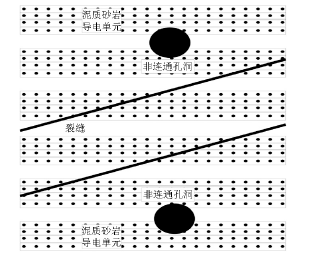

图1 含泥质致密砂岩孔隙结构示意

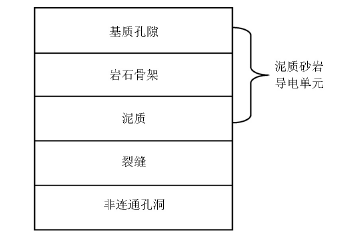

图2 含泥质致密砂岩体积模型

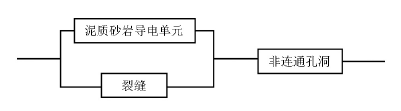

图3 含泥质致密砂岩串并联导电模型

三孔隙模型总孔隙度为:

ϕ=ϕb(1-ϕf-ϕv)+ϕf+ϕv=ϕm+ϕf+ϕv(1)

其中:ϕ 为系统总孔隙度; ϕ b为有效基质孔隙度, 即基质孔隙体积除以基质孔隙体积与岩石骨架体积之和; ϕ m为总基质孔隙度, 即基质孔隙体积除以岩石总体积; ϕ f为裂缝孔隙度, 即裂缝体积除以岩石总体积; ϕ v为非连通孔洞孔隙度, 即非连通孔洞体积除以岩石总体积。

将骨架、基质孔隙以及泥质作为整体— 泥质砂岩导电单元。通过Waxman-Smith模型得到计算泥质砂岩导电单元电导率公式[13]:

Cosh=1F* (Cw+BQv)(2)

其中:Cosh为泥质砂岩导电单元电导率, S/m; Cw为地层水溶液电导率, S/m; F* 为总孔隙度与泥质砂岩相等的纯砂岩地层因素; B为交换阳离子当量电导率, (S/m)/(meq/cm3); Qv为单位孔隙阳离子交换容量, meq/cm3

将式(2)表示成电阻率形式:

Rosh=F* 1Rw+BQv(3)

其中:Rosh为泥质砂岩导电单元电阻率, Ω · m; Rw为地层水溶液电阻率, Ω · m。

当致密砂岩储层同时含有泥质砂岩导电单元、裂缝以及非连通孔洞时, 基于串并联导电理论, 致密砂岩三孔隙导电模型可模拟成泥质砂岩导电单元和天然裂缝并联导电, 此并联网络再与非连通孔洞串联形成导电网络。

三孔隙模型中泥质砂岩导电单元和天然裂缝并联导电方程为:

1Rof=ϕf1-ϕv1Rw+1-ϕf-ϕv1-ϕv1Rosh, (4)

其中, Rof为泥质砂岩导电单元和天然裂缝的并联导电电阻率, Ω · m。

由式(4)得:

1Rof=(1-ϕv)RwRoshϕfRosh+(1-ϕf-ϕv)Rw(5)

泥质砂岩导电单元和天然裂缝并联形成的导电网络与非连通孔洞串联导电方程为:

Rofv=(1-ϕv)Rof+ϕvRw(6)

其中, Rofv为饱含水时含泥质三孔隙致密砂岩系统电阻率, Ω · m。

根据阿尔奇公式[14], 纯净砂岩地层因素F* , 含泥质三孔隙致密砂岩地层因素F分别为:

F* =Ro/Rw=ϕb-mb(7)

式中:Ro为饱含水纯砂岩电阻率, Ω · m; mb为纯砂岩胶结指数。

F=Rofv/Rw=ϕ-m(8)

式中, F为含泥质三孔隙致密砂岩地层因素, m为含泥质三孔隙致密砂岩胶结指数。

将式(3)、(5)、(7)、(8)代入式(6), 等式两边同时除以Rw可得:

ϕ-m=ϕv+(1-ϕv)2ϕf+(1-ϕf-ϕv)(1+BQvRw)/ϕb-mb(9)

含泥质三孔隙致密砂岩胶结指数m为:

m=lgϕv+(1-ϕv)2ϕf+(1-ϕf-ϕv)(1+BQvRw)/ϕb-mb-lgϕ(10)

2 胶结指数影响因素分析

根据式(10)得到计算含泥质三孔隙致密砂岩胶结指数m的公式, 假设Rw=0.5 Ω · m, mb=2.0, 分别讨论了裂缝孔隙度、非连通孔洞孔隙度以及泥质(单位孔隙阳离子交换容量)对胶结指数m的影响。

式(10)中参数B确定方法参考Waxman和Smith提出的经验公式[13]:

B=3.83×[1-0.83exp(-0.5/Rw)](11)

2.1 裂缝孔隙度

Qv=0.5 meq/cm3, ϕ v=0.01, 根据式(10)给出裂缝孔隙度ϕ f分别为0、0.01、0.02、0.05、0.1的含泥质三孔隙致密砂岩胶结指数m与总孔隙度的关系图。从图4可以看出裂缝的存在使得m小于纯砂岩m值2.0, 且裂缝孔隙度越大, m取值越小。

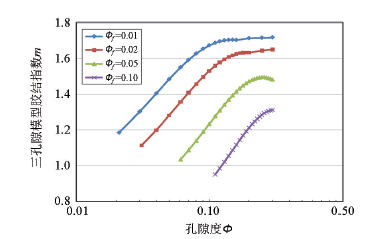

图4 裂缝孔隙度不同时胶结指数m与总孔隙度关系

2.2 孤立孔洞孔隙度

Qv=0.5 meq/cm3, ϕ f=0.01, 根据式(10)给出非连通孔洞孔隙度ϕ v分别为0、0.01、0.05、0.1的含泥质三孔隙致密砂岩胶结指数m与总孔隙度的关系。从图5可以看出, 孤立孔洞的存在对胶结指数取值有较大的影响, m随着非连通孔洞孔隙度增大而增大。

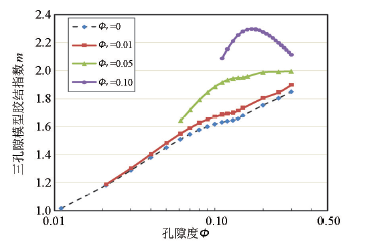

图5 非连通孔洞孔隙度不同时胶结指数m与总孔隙度关系

2.3 泥质含量

ϕ v=0.01, ϕ f=0.01, 根据式(10)给出单位孔隙阳离子交换容量Qv分别为0、0.1、0.5、1.0、2.0 meq/cm3的含泥质三孔隙致密砂岩胶结指数m与总孔隙度的关系图(图6)。用单位孔隙阳离子交换容量来表征泥质含量, 单位孔隙阳离子交换容量越大意味着岩石泥质含量越高。从图6可以看出, m随着单位孔隙阳离子交换容量的增大而减小。与前人研究结果[5, 7, 8, 9]一致, 复杂的孔隙结构对胶结指数影响很大; 如此之外, 泥质的存在也对胶结指数有着不小的影响。

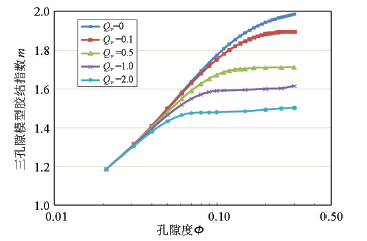

图6 单位孔隙阳离子交换容量不同时胶结指数m与总孔隙度关系

3 模型验证

将Byrnes于2009年发表的Mesaverd致密砂岩岩芯实验资料[15]作为实例来验证本文理论模型的正确性。北美Mesaverd致密砂岩孔隙度在3%~15%之间, 孔隙结构复杂, 裂缝及非连通印模孔隙等次生孔隙发育; 储层泥质含量在5%~20%之间, 属于含泥质次生孔隙发育的致密砂岩储层。利用建立的含泥质致密砂岩三孔隙导电模型, 基于式(10)来计算储层胶结指数m值, 并与岩芯实验m值进行对比, 计算结果如表1所示。计算结果表明运用本文模型计算的m值与岩芯实验的m值之间误差非常小, 相对误差不超过6%。由此可以验证文中提出的模型能够准确描述含泥质致密砂岩储层导电规律及定量评价储层胶结指数m

表1 Mesaverd致密砂岩实例验证
4 结论

1) 基于Waxman-Smith泥质砂岩导电模型以及Aguilera三孔隙导电模型, 利用串并联导电理论建立了含泥质致密砂岩三孔隙导电模型, 准确描述由泥质、裂缝以及非连通孔洞构成的致密砂岩导电规律。

2) 致密砂岩储层胶结指数m不仅受到复杂孔隙结构(裂缝, 非连通孔洞)影响, 也在很大程度上受到泥质的影响。m随着裂缝孔隙度的增大而减小, 随着孤立孔洞孔隙度的增大而增大, 随着泥质含量的增大而减小。

3) 通过岩芯实验数据验证表明, 笔者提出的模型能够准确描述含泥质致密砂岩储层的导电规律以及定量评价胶结指数m

The authors have declared that no competing interests exist.
