云南绿春县杨家寨黄竹林地区金及多金属地球化学异常评价及找矿模型
缪宇1,2, 郭光华1, 王建平2, 张七道1, 张锡昌1, 杨飞1,2, 韩钥3
1. 武警黄金部队第十支队,云南 昆明 650001
2. 中国地质大学(北京) 地球科学与资源学院,北京 100083
3. 国家行政学院,北京 100089

作者简介: 缪宇(1988-),男,助理工程师,在读硕士,矿床学及矿床地球化学专业。 E-mail:361583884@qq.com

收稿日期: 2015-11-02
基金: 武警黄金部队第十支队云南省绿春县杨家寨地区岩金详查项目(T53120100302039630)
摘要

黄竹林地区位于云南哀牢山成矿带南部,杨家寨西南部,出露地层主要为下二叠统高井朝组砂板岩及石英砂岩。通过土壤地球化学剖面测量在黄竹林地区圈定了一个金异常区,异常区浓集中心明显,高值点连续分布,三级分带特征明显,元素相互套合较好,并确定黄竹林地区元素组合为Au-As-Sb-Ag-Mo-Hg和Cu-Pb-Zn。通过高井朝组地层岩石样原生晕分析,显示该区为韧性剪切带型金矿的地球化学前缘晕和近矿晕特征,具有中深部找矿潜力。通过地质矿产信息和地球化学信息提出了适合本地区的韧性剪切带型金及多金属找矿模型。

关键词: 杨家寨黄竹林地区; 韧性剪切带; 地球化学异常; 元素组合; 原生晕; 找矿模型
中图分类号:P632 文献标志码:A 文章编号:1000-8918(2016)06-1063-07 doi: 10.11720/wtyht.2016.6.02
Evaluation of gold and polymetallic geochemical anomalies and ore-prospecting model in Huangzhulin area of Yangjiazhai in Luchun County, Yunnan Province
MIAO Yu1,2, GUO Guang-Hua1, WANG Jian-Ping2, ZHANG Qi-Dao1, ZHANG Xi-Chang1, YANG Fei1,2, HAN Yao3
1. Tenth Detachment of Armed Police Gold Forces, Kunming 650001, China
2. School of Earth Sciences and Resources, China University of Geosciences, Beijing 100083, China
3. Chinese Academy of Goverance,Beijing 100089, China
Abstract

Huangzhulin area is located in the southern Ailaoshan metallogenic belt of Yunnan Province, and lies in southwest Yangjiazhai. The lower Permian sandstone, slate and quartz sandstone are main exposed strata. Through soil geochemical profile measurement, a gold anomaly was delineated in Huangzhulin area. The abnormal area has obvious concentration, continuous distribution of high value points, and obvious three-stage zoning. The anomaly is a good composite anomaly with the association of Au-As-Sb-Ag-Mo-Hg and Cu-Pb-Zn. Through the analysis of primary halos of rock samples from Gaojingchao Group, the authors detected the geochemical characteristics of the front halo and near-ore halo of the ductile shear zone type of gold deposit, which has the middle and deep prospecting potential. Based on the geological, mineral resources and geochemical information, the authors present an ore-prospecting model for ductile shear zone type gold and polymetallic deposits in this area.

Keyword: Huangzhulin area in Yangjiazhai; ductile shear zone; geochemical anomaly; elements combination; primary halo; ore-prospecting model

哀牢山地区位于云南省中南部, 北西起自大理州弥渡县金宝山, 向南东方向延伸至红河州河口县及金平县出中越边境。截止2005年哀牢山成矿带累计探明金资源量超过250 t, 占云南省探明金资源量的40%, 是云南省最重要的金成矿带之一。杨家寨远景区位于哀牢山成矿带南部, 毗邻越南边境。自2008年以来, 武警黄金部队第十支队在该区开展了1:10 000土壤地球化学剖面测量工作, 圈定出4个异常, 其中黄竹林地区异常为2014年查证遥感找矿靶区所圈定的异常。异常查证结果显示黄竹林地区具有较好的金及多金属资源潜力, 因此对该区金及多金属地球化学异常进行评价具有重要意义。

1 地质背景

杨家寨金及多金属远景区位于西藏— 三江造山系之扬子西缘多岛弧— 盆系之兰坪— 普洱双向弧后陆内盆地与绿春陆缘弧结合部[1] (图1a), 出露地层为下二叠统高井朝组(P1g)、上三叠统歪古村组(T3w)、上三叠统挖鲁八组(T3wl)(图1b)。赋矿地层为高井朝组(P1g), 是一套火山— 碎屑岩建造。岩性下部以火山岩与碎屑岩互层为特征, 上部为细碎屑岩沉积 [2], 其中高井朝组下部安山岩及安山质凝灰岩为该区主要赋矿层位。上三叠统歪古村组(T3w)底部为灰紫色厚层状复成分砾岩; 顶部为灰紫色粉砂状泥岩、泥岩及灰黄、灰绿色粉砂质泥岩、钙质泥岩[3]。上三叠统挖鲁八组(T3wl)岩性为灰— 深灰色薄层状泥岩, 粉砂状泥岩夹粉砂岩。

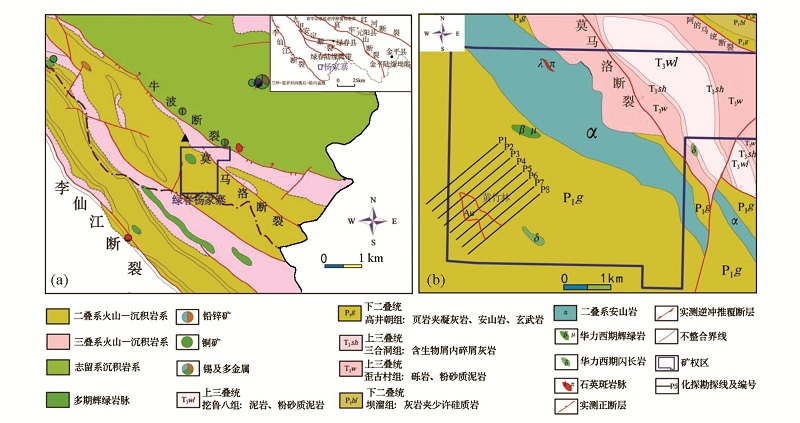

图1 云南哀牢山南段大地构造(a)和研究区地质简图(b)

区内构造主要呈北西向, 以哈俄浦池向斜和莫马洛断裂为主(图1b), 且地层普遍破碎, 糜棱岩化较强, 产状也较为零乱[4]。

区内岩浆活动较强烈, 以中性岩浆活动为主, 基性、酸性岩浆活动次之(图1b)。中性岩主要以二叠系喷出岩为主, 岩性为安山岩, 岩石呈深灰色, 具斑状结构, 块状构造。岩石次生蚀变作用强烈, 斜长石已普遍被绢云母及钠黝帘石所交代, 暗色矿物被绿泥石交代。酸性岩和基性岩主要呈“ 小岩株” 的形态分布, 基性岩岩性主要为辉绿岩, 酸性岩主要为石英斑岩, 其中石英斑岩侵入时期为印支期, 蚀变较为强烈, 新生绢云母强烈交代岩石, 矿化现象明显。

杨家寨远景区目前共发现12条矿脉, 其中1、2、3、12号脉产于安山岩与砂岩的接触带附近, 7、14号脉产于石英斑岩中。矿石矿物成分主要为黄铜矿、黄铁矿, 次为金矿、方铅矿、闪锌矿、磁铁矿等; 脉石矿石主要为长石、石英、方解石、火山灰等。矿石结构主要有斑状结构、凝灰结构、半自形粒状结构、它形粒状结构、固溶体分离结构等。矿石构造主要有角砾状构造、网脉状构造、块状构造等。

2 土壤元素异常
2.1 样品采集及加工测试方法

2014年, 在杨家寨矿区西南部黄竹林地区开展了1:10 000土壤地球化学剖面测量, 面积2.8 km2, 共采集805件土壤样品进行了Au、Ag、Cu、Pb、Zn、Mo、Hg、Bi、Sb、As等10种亲硫元素分析。工作中以1:10 000地形图作为底图, 在测区内按200 m线距、20 m点距布样, 测线布置以垂直地层及构造走向为原则。野外采样以测点为中心, 在5 m范围内采集3~4个子样合并为该点的样品, 采取B层或B+C层土壤, 采样深度30~50 cm, 尽量避开人为污染地段, 样品质量一般大于500 g。样品经50 ℃恒温干燥箱烘干, 无污染玛瑙球磨机细碎到200目送武警黄金部队第十支队实验室分析, 并采用国家一级标准物质进行质量监控, 每100件样品插入4件国家Ⅰ 级标准物质, 随机加入到各分析批次中与样品一起进行分析, 计算单件监控样测定值与标准值之间的对数差(Δ lgC), 以控制分析准确度。对每批分析数据随机抽取5%的密码样品进行重复分析, 要求一次原始合格率≥ 90%, 保证测试结果真实可靠。

2.2 元素地球化学数据处理

根据土壤地球化学已定义的统计公式对原始数据进行统计分析[5](表1)。通过算术平均和标准离差求出均值(X)和标准离差(S), 剔除特高含量(含量大于X+3S)后求得背景值(C0), 再根据Ca=C0+2S 求得元素的异常下限值, 变异系数=标准离差(S)/背景值(C0), 富集系数=背景值(C0)/陆壳含量(克拉克值)。以元素异常下限的1倍、2倍、4倍分带值为依据圈定异常的外带、中带和内带。

表1 杨家寨地区黄竹林元素异常数据处理结果
2.3 土壤元素地球化学异常特征

由表1可见, Au、Ag、As、Sb、Mo等变异系数较大, 分布较集中, 更有利于成矿[6]; 其余元素在区内分布较均匀。Au、Ag、Zn、Hg的背景值与克拉克值基本相当, Cu、Mo的背景值略低于克拉克值, 而Pb、As、Sb、Bi等的背景值是克拉克值两倍及两倍以上, 其中Bi约是20倍, 说明Bi和Pb、As、Sb存在区域高背景值。

黄竹林异常区位于下二叠统高井朝组上部, 为一套碎屑岩建造, 其下部为一套中酸性火山岩建造。研究区内影响Au地球化学异常分布的因素主要有岩浆活动[7](二叠纪侵入的中性安山岩、石英斑岩及华力西期辉绿岩、闪长岩)、断裂构造等。同时, 二叠纪中酸性岩浆侵入活动也是影响 Au富集、活化的另一个重要因素。这些活动不但为研究区Au提供了充足的热源, 也为Au的成晕、成矿作用提供了具有部分物源的热液。此外, 异常区地处韧性剪切带内, 微细断裂发育, 为成矿物质赋存提供了有利条件, 且研究区以北西向为主的断裂构造系统也是控制区内Au地球化学异常分布的主要因素。

2.3.1 地球化学异常平面分析

黄竹林异常区位于杨家寨远景区西部(图1b), 异常呈条带状北西向展布, 南东端未封闭, 面积 0.32 km2。异常区内各元素三级分带特征明显, 其中Au最大值为160× 10-9, 平均值为28.18× 10-9, 衬度为2.8, 浓集中心明显, 高值点连续分布, 三级分带特征明显, 具有南西侧陡窄、北东侧宽缓的分布趋势。Au与As、Sb、Ag等套合较好, 且形成Au、As、Sb、Hg、Ag为内带, Bi、Mo为中带, Cu、Pb、Zn为外带的分带特征(图2), 具有韧性剪切带型金矿异常组合特征[8, 9]。经异常查证, 异常区出露的地层为下二叠统高井朝组上部板岩夹砂岩、石英砂岩, 地层产状较为零乱, 石英砂岩内沿裂隙面黄铁矿化硅化较为发育。Au异常显示异常区东南方向具有延伸潜力, 具有进一步工作的价值。

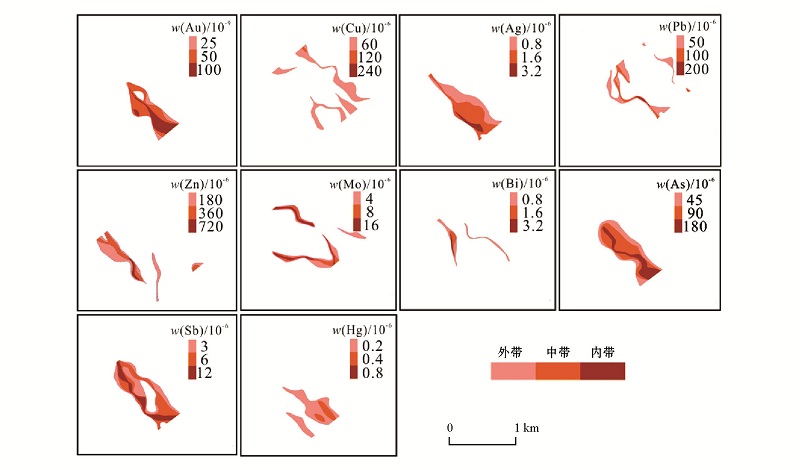

图2 杨家寨黄竹林地区土壤元素异常分布

2.3.2 地球化学异常剖面分析

以P8线地球化学异常剖面(图1b)为例进行分析, 综合剖面各元素变化趋势特征, 判断各元素与金的关系及其相互间的关系。

P8线位于异常区东南侧, 呈北东南西走向, 出露岩性主要为粉砂岩和板岩, 倾向220° , 倾角45° 。

对P8线地质剖面各元素变化趋势进行对比(图3):Au、Mo峰值均在24号和61号点, 并且在36~46号点均出现了局部连续异常, 说明局部Mo与Au有一定的伴生关系; Zn、Pb峰值均出现在24号点和66号点, 且元素变化趋势基本一致, 说明二者基本共生, 同时与Au异常基本一致但局部略有偏移, 说明Zn、Pb与Au有一定的伴生关系; Cu、Ag峰值出现在24号点与46号点, 与Au基本一致, 说明Cu、Ag与Au有一定的伴生关系; As、Sb与Hg峰值均出现在24号点73号点, 并且在34~46号点均出现了局部连续异常, 且在30号点和46号点均表现为负异常, 说明As、Sb与Hg之间呈正相关线性关系, 同时与Au异常基本一致, 说明As、Sb、Hg与Au成矿关系密切; Bi峰值与Au负异常出现位置基本一致, 说明Bi与Au呈负相关关系, 与成矿关系不利。

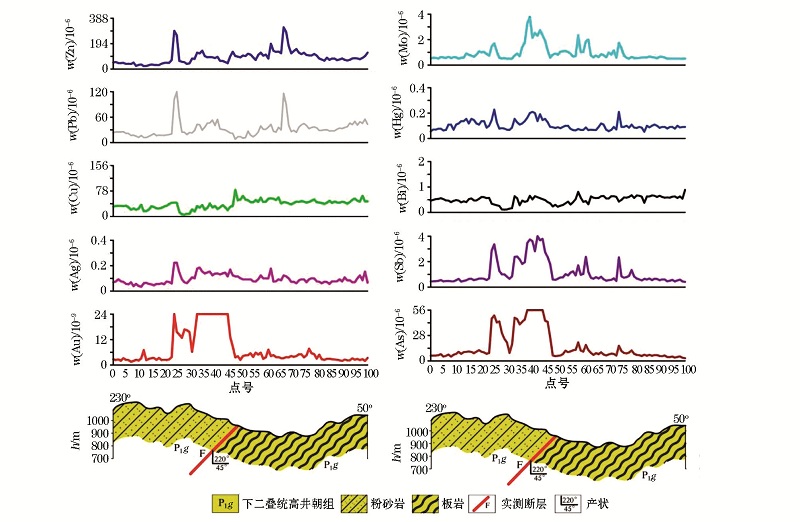

图3 杨家寨地区黄竹林土壤地球化学P8剖面元素变化

2.4 元素组合特征

2.4.1 相关性分析

对黄竹林地区土壤地球化学异常数据进行处理(表2), 并将其中Au、Ag、Cu、Pb、Zn、Mo、Hg、Bi、Sb、As等10种元素利用SPSS软件进行处理[10], 分析其相关性。从相关系数可以看出 Ag、Mo、Hg、Au、As和Sb之间具有明显的相关性, Cu、Pb、Zn之间具有明显的相关性, 而Bi与其他元素之间相关系数均不高, 因此将元素分为Ag、Mo、Hg、Au、As、Sb, Cu、Pb、Zn和Bi三类(表2)。

表2 杨家寨地区黄竹林元素相关系数

对各元素数据进行R型聚类, 采用平方Euclidean距离绘制分析结果[11, 12](图4)。当距离系数取15时元素大致可分为3类:Ag、Mo、Hg、Au、As、Sb归为第一类, 反映与Au成矿有关的元素组合; Pb、Zn、Cu归为第二类, 反映与铜等多金属成矿作用有直接联系的元素组合; Bi为第三类, 反映单独矿化的特征, 但与铜等多金属成矿作用有间接联系的成矿特征。

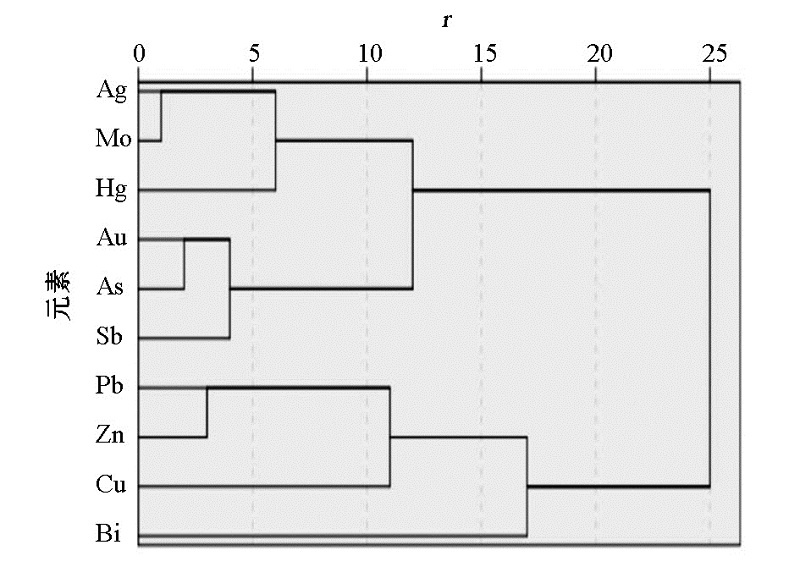

图4 杨家寨地区黄竹林元素R型聚类分析

2.4.2 因子分析

对元素进行因子分析, 当提取3个因子时, 方差累计可达65.837%(表3), 已经包含了原始变量的大部分信息, 其中F1因子代表Ag、Mo、Hg、Au、As、Sb元素组合, 反映了与金成矿作用有关的元素组合关系; F2因子代表了Cu、Pb、Zn元素组合, 反映了与多金属成矿作用有关的元素组合关系; F3因子代表Bi单一元素特质。由以上主成分的组成可以看出, 因子组成分类和R型聚类分析结果相互映证。

表3 杨家寨地区黄竹林元素因子分析结果
3 赋矿地层原生晕分析

对杨家寨黄竹林地区探槽底部高井朝组地层岩石样进行采集, 采样以沿探槽走向、10 m为间距进行布样, 对布样点2 m范围内探槽底部基岩进行采集, 样品质量一般大于2 kg。共采集原生晕分析样80件, 对Au、Cu、Pb、Zn、Sb、Hg、Bi、As 8种元素进行原生晕分析, 对各岩性样品均值进行统计(表4)。结果显示, 金矿化以及As、Sb、Hg的富集主要与黄铁矿化石英砂岩有关, 并且As、Sb、Hg等低温元素呈显著的正相关关系, 显示出韧性剪切带型金矿的地球化学前缘晕特征; Au含量较高时Pb、Zn等表现为弱异常, 显示出韧性剪切带型金矿的地球化学近矿晕特征; 说明在中深部具有寻找盲矿体的潜力[13]。

表4 杨家寨黄竹林地区原生晕分析结果
4 矿床特征及找矿模型构建

韧性剪切带型金矿通常产于浅变质岩地层中[14], 金矿的控矿构造是韧性剪切带, 矿体主要产于剪切带内, 金矿体的形态、产状、规模受剪切带控制, 常伴生有Cu、Pb、Zn等多金属, 近矿部位糜棱岩化发育, 矿物共生组合为自然金、黄铁矿、黄铜矿、方铅矿、闪锌矿、石英、方解石等; 蚀变以碳酸盐化、绢云母化、硅化为特征, 元素组合常呈现以Au、As、Sb为内带, Bi、Mo为中带, Cu、Pb、Zn为外带的分带特征, Au与As、Sb、Hg、Ag等低温元素关系密切, 其中As、Sb是重要的找金地球化学标志[15]。

以云南大坪金矿为例, 元阳大坪金矿床位于哀牢山构造变质带南段南西侧, 主要赋存于受到强烈韧性剪切和水— 岩反应的加里东期闪长岩中, 是典型的韧性剪切带控矿型金矿[16]。矿区东西两侧分布有元古界哀牢山群变质岩系和下奥陶统浅变质板岩及中泥盆统海相碎屑沉积岩、碳酸盐岩, 其中主要的含金多金属硫化物石英脉呈北西向展布, 横贯全区导矿构造— — 小新街断裂的东西两侧, 近矿两侧糜棱岩化发育。矿石矿物以黄铁矿、方铅矿、黄铜矿、闪锌矿、自然金为主; 脉石矿物主要有石英、方解石、白云石、云母类等。围岩蚀变主要为硅化、绢云母化、钠长石化、绿泥石化及碳酸盐化等。Au与As、Sb、Ag等关系密切, 与Bi呈明显的负相关关系[17]。

地质— 地球化学找矿模型的构建是指在地质勘查过程中, 通过对地质矿产及地球化学资料的信息提取, 获得与找矿有关的地层、构造、岩浆岩等控矿因素及地球化学异常, 研究其与成矿的关系及规律, 并总结出综合找矿模型, 以指导进一步的找矿工作。综合研究区地质因素、地球化学异常特征, 构建了杨家寨黄竹林地区韧性剪切带型金及多金属地质— 地球化学找矿模型, 综合找矿信息列于表5。

表5 杨家寨黄竹林地区地质— 地球化学找矿模型
5 结论

1) 杨家寨黄竹林地区Au地球化学异常与二叠纪中酸性岩浆活动关系密切, 并且受区内以北西向为主的断裂构造系统控制。区内与金成矿关系密切的Au、As、Sb、Ag、Hg、Mo等分异系数较大, 分布较集中, 有利于成矿。

2) 异常区浓集中心明显, 高值点连续分布, 三级分带特征明显, 元素相互间套合较好, Au与As、Sb、Ag等套合较好, 且形成Au、As、Sb、Hg、Ag为内带, Bi、Mo为中带, Cu、Pb、Zn为外带的分带特征, 具有韧性剪切带型金矿异常组合特征, 成矿潜力大。

3) 区内元素组合可以确定为Au-As-Sb-Ag-Hg-Mo、Cu-Pb-Zn, 可以以元素组合为依据, 快速圈定有利的找矿靶区, 指导下一步的勘查找矿工作。

4) 区内岩石样原生晕分析显示, Au与As、Sb、Hg等低温元素呈显著的正相关关系, 与Pb、Zn呈一定的负相关关系, 表现为韧性剪切带型金矿的地球化学前缘晕和近矿晕特征, 说明中深部具有寻找盲矿体的潜力。

5) 综合区内地质矿产信息和地球化学信息, 构建了杨家寨黄竹林地区韧性剪切带型找矿模型。
