矩形棱柱体重力梯度张量异常常用的正演计算公式含有解析奇点。结合理论推导过程详细分析了“奇点”存在的原因,并基于前人提出的长方体Δ T场及其梯度场无解析奇点理论表达式,建立了矩形棱柱体重力梯度张量无解析“奇点”公式,通过模型计算结果对比和理论分析证明了其正确性。
General forward modeling expressions for right rectangular prism are derived from Newton's law of universal gravitation.In this paper, the authors dealt with reasons which lead to analytic singular points in the existing formulae and established non-singularity expressions based on the special integration method presented by Guo Zhihong.The validity of the new expressions was tested by model comparative study and theoretical analysis.
矩形棱柱体作为最常用的模型构建单元被广泛应用于重力梯度正演数值模拟之中。笔者研究发现, 目前被广泛引用的矩形棱柱体重力梯度张量异常计算公式[1, 2, 3, 4, 5]均源自Donald Plouff[6], 该公式虽然简洁、对称, 但文献中仅给出了结果, 没有详细地推导过程, 且存在解析奇点[7], 在实际应用中需要对观测平面进行特殊剖分。因此, 通过详细推导, 剖析解析奇点存在原因, 并寻找新途径构建新的无解析奇点公式显得十分必要。

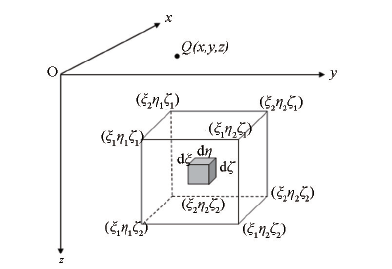

在众多重力梯度张量分量正演数值模拟和反演研究的文献[1, 2, 3, 4, 5]中, 如图1所示, 矩形棱柱体不含积分限的解析公式为
其中, r=
式(1)的离散计算公式为
其中:rijk=

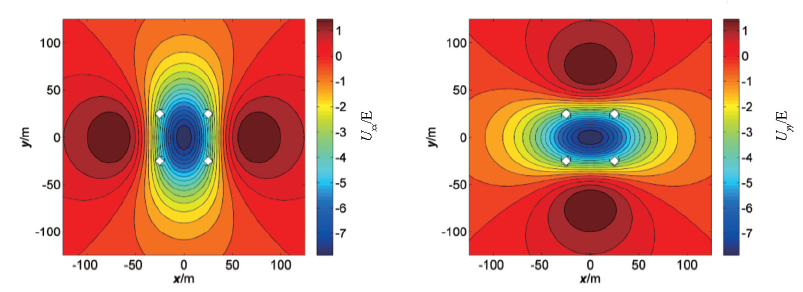

公式(1)和公式(2)形式简洁、对称, 但在正演数值模拟中, 当观测平面网格剖分点与矩形棱柱体四个角点在观测平面投影重合时, Uxx和Uyy在该点无计算值, 为解析奇点, 如图2所示。在实际应用中, 为了避免奇点出现, 通常在观测平面采用特殊的剖分方法, 避开棱柱体角点在观测平面的投影点。
以下从基本公式出发推导矩形棱柱体解析公式, 以便说明奇点存在的原因。众所周知, 根据牛顿万有引力定律, 在笛卡尔坐标系中体密度为ρ (ξ , η , ζ )的任意三度体在其外部Q(x, y, z)点处的重力位(严格上为引力位)[8]可表示为
重力梯度是重力位的二阶导数, 写成张量形式为
对于图1所示密度均匀矩形棱柱体而言, 将式(3)代入式(4), 并令ρ (ξ , η , ζ )=ρ 、ξ -x=x'、η -y=y'、ζ -z=z', 则dξ =dx'、dη =dy'、dζ =dz', 可得常用的6个重力梯度张量分量计算公式:
根据重磁位场泊松公式, 式(5)与三分量磁异常的核函数完全一致[9]。实际应用中, 仅需计算矩形棱柱体上半无源空间的重力梯度张量。同时, 由于Uxx、Uyy、Uzz及Uxy、Uxz、Uyz分别在形式上具有相似特征, 只有推导出其中任意两个, 然后再进行简单变量替换便可获得其他几个张量分量的积分结果。
对Uxx采用分步积分和变量替换方法先计算其三重不定积分:
详细推导过程如下:首先对x'进行积分, 在上半无源空间z'=ζ -z> 0, 利用变量替换, 令y'2+z'2=a2(a > 0), x'=a· tan t, (-
又:x'=a· tan t, 得到sint=
同理, 令x'2+z'2=b2(b> 0), y'=b· tan t, (-
又:y'=btan t, 得到sin t=
参照前两步积分方法, 利用变量替换, 令x'2+y'2=c2, 当x', y'不同时为零时, c> 0, z'=ctan t, (-
又:z'=c· tan t, 得到sin t=
由于对角分量的公式相似, 简单交换积分次序并利用类似变量替换便可得到其他两个分量公式, 因此按照上述积分方法得到对角分量解析表达式为
上述积分方法, 在推导过程中前两步积分都是严格成立的, 但第三步对z'积分过程并不严谨。首先, 在上半无源空间, 矩形棱柱体顶面角点在计算平面上的投影点存在x'、y'同时为零的情况, 即:x'2+y'2=c2=0, 此时, 不满足变量替换条件, 由此得出的积分结果无意义, 为“ 解析奇点” ; 其次, 在积分倒数第二步分子分母同除x'2 亦不严谨, 因为在矩形棱柱体顶面角点在计算平面上的投影点存在x'=0的情况。
如上所述, 利用前述变量代换方法对z'的积分会产生解析奇点, 为此借鉴了郭志宏等人提出的长方体无解析奇点的积分方法[7]:
Uyy与Uzz积分公式具有相同形式, 同理可得
虽然Uzz积分公式形式相同, 但采用该方法推导时, 前两步应该先对z'进行积分, 不存在最后对z'积分的情况。根据拉普拉斯方程:Uxx+Uyy+Uzz=0, 可得对角分量解析表达式:
由于:
综上可得, 重力梯度张量对角分量解析表达式为
式(18)在Bhattacharyya B K关于矩形棱柱体磁异常公式推导的文献[10-11]中出现过类似形式。
重力梯度非对角张量分量Uxy、Uxz、Uyz分别在形式上也具有相似特征, 其积分过程以Uxy为例推导:
对于Uxz、Uyz, 只需要简单地交换积分次序便可得到解析表达式, 因此, 矩形棱柱体重力梯度非对角张量分量解析表达式:
综合公式(19)和公式(21), 可得矩形棱柱体重力梯度张量分量无奇点解析公式:
无解析奇点离散计算公式:

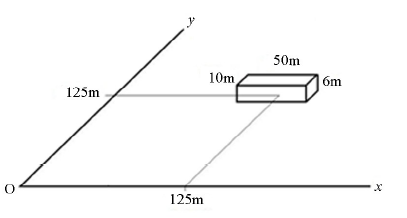

为了检验理论公式的正确性, 选用Marshall M Rogers论文中的正演模型[1], 其空间分布如图3所示, 坐标系z轴向下, 模型参数如下:体积50 m× 10 m× 6 m, x范围为100~150 m, y范围为120~130 m, z范围为47~53 m, 模型的中心坐标(125 m, 125 m, 50 m); 物性参数:密度差为1.5 g/cm3。
地面测网大小250 m× 250 m, 网格间距5 m× 5 m, x、y范围均为0~250 m, 节点数共51× 51。

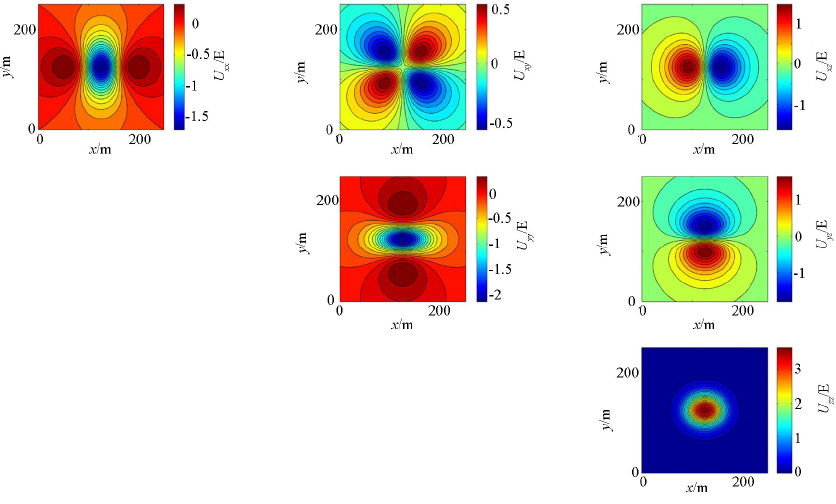

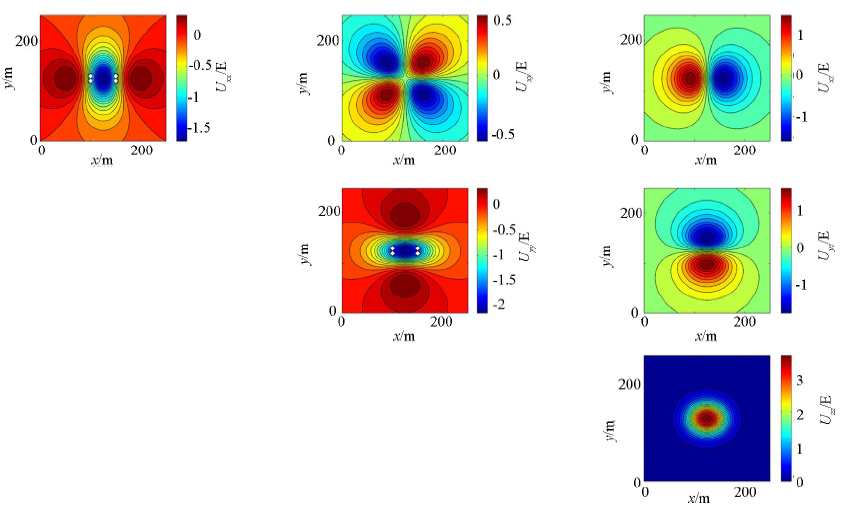

图4、图5所示分别为新推导无奇点公式(22)和原有含奇点公式(2)计算结果, 对比可见, 后者除Uxx、Uyy分量含有4个奇点外, 二者在异常特征和异常强度上完全一致。Matlab正演数值模拟计算结果显示:精确到小数点后四位, 二者异常强度相同, 证明了新推导的无奇点公式的正确性。
1)采用全新的推导方法详细推导了矩形棱柱体重力梯度张量异常含奇点正演计算公式, 结合推导过程分析了现有公式中解析奇点产生的原因。
2)借鉴文献[7]中关于长方体磁总场异常的推导方法, 推导了矩形棱柱体重力梯度张量异常无解析奇点计算公式, 通过坐标旋转, 该套公式适用于所有直立矩形棱柱体上方观测平面重力梯度张量异常的计算。
3)模型试验结果表明:重力梯度张量无奇点公式有效的消除了常用公式中的解析奇点, 与原有含奇点公式计算结果对比显示, 除奇点外二者计算结果一致(精确到小数点后四位), 证明了无奇点正演计算公式的正确性。
