浅地层剖面法在海上风电勘察中的应用
郭海峰1, 王中荣1, 王显祥2
1.河北省电力勘测设计研究院,河北 石家庄 050031
2.中国科学院 地质与地球物理研究所 中国科学院工程地质力学重点实验室,北京 100029

作者简介: 郭海峰(1985-),男,河北邯郸人,硕士研究生,2012年毕业于中国地质大学,主要从事工程物探和海洋物探方面的工作。E-mail:guohaifengo@163.com

摘要

与传统的燃煤发电相比,海上风电利用海上风能资源,是一种清洁的可再生能源。本文介绍了浅地层剖面探测方法在海上风电场工程勘查中的应用,主要针对唐山市两港(京唐港、曹妃甸港)之间乐亭县海域风电场区域内的海底石油管道进行了探测,并使用配套软件对采集数据进行了处理和解释,准确定位了管道的位置和走向 ,为风电场的安全施工提供了依据。

关键词: 海上风电; 浅地层剖面法; 石油管道探测
中图分类号:P631.4 文献标志码:A 文章编号:1000-8918(2015)03-0512-04
Subbottom profiler application in the offshore wind power
GUO Hai-Feng1, WANG Zhong-Rong1, WANG Xian-Xiang2
1.Hebei Electric Power Design and Research Institute ,Shijiazhuang 050031,China
2.Key Lab of Engineering Geomechanics, Institute of Geology and Geophysics, Chinese Academy of Science, Beijing 100029,China
Abstract

Compared with conventional coal-fired power generation the offshore wind resource is a kind of clean and renewable energy. This paper describes the sub-bottom profile application in the research of offshore wind power. The project mainly detected on the oil pipelines in wind farm area and the data were processed with the supporting software. And the project accurately located the position of the petroleum pipeline and provided a basis for the safe construction of wind farms.

Keyword: offshore wind energy; sub-bottom profile; petroleum pipeline

海上风电是当前提倡的低碳经济发展项目之一, 政策的积极支持是海上风电产业发展的主要因素。海上风电利用海上风能资源, 是一种清洁的可再生能源, 与传统的燃煤发电相比, 海上风电不依赖外部能源, 没有碳排放等环境成本, 不会造成大气污染和产生任何有害物质, 是理想的绿色能源[1]

1 测区概况

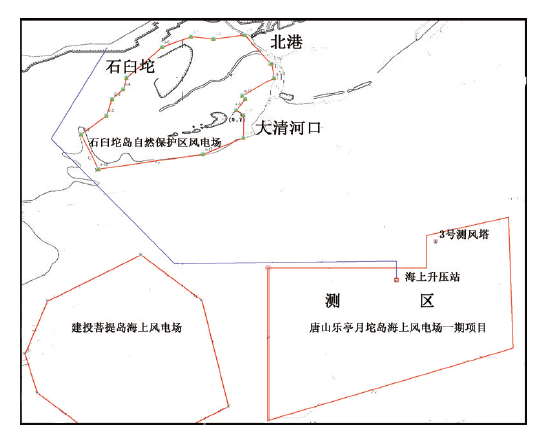

本项目位于唐山市两港(京唐港、曹妃甸港)之间乐亭县海域, 场址中心距离岸边15 km, 场址水深18~24 m。场址属近海海床地貌类型, 海床坡度平缓。场址东侧避开锚地, 北侧避开石油钻井平台, 通过现场搜资获悉, 场址北侧距离场址周边有一条大致为东西走向的石油管道。本次作业的主要目的就是在场址区域合理布设测线, 使用浅地层剖面仪探测风电场区域石油管道的明确位置、走向和范围(图1)。

图1 某海上风电场测区位置示意

2 探测原理及数据采集

声波在不同的介质中具有不同的传播特征, 当介质成分、密度、结构发生变化时, 声波传播速度、能量、频谱也会发生变化, 在弹性介质不同的界面也会发生发射、折射等。浅地层剖面法正是利用此原理

的走航式探测水下浅部地层结构和构造的地球物理方法。该方法主要特点是:通过发射较低频率的声波信号, 其具有较强的穿透力, 能够有效穿透海底数十米的地层。因此浅地层剖面法可以探测海底浅地层地质结构, 且具有良好的分辨率, 能够高效率探测海底浅地层地质结构和物性差别大的局部结构[2]

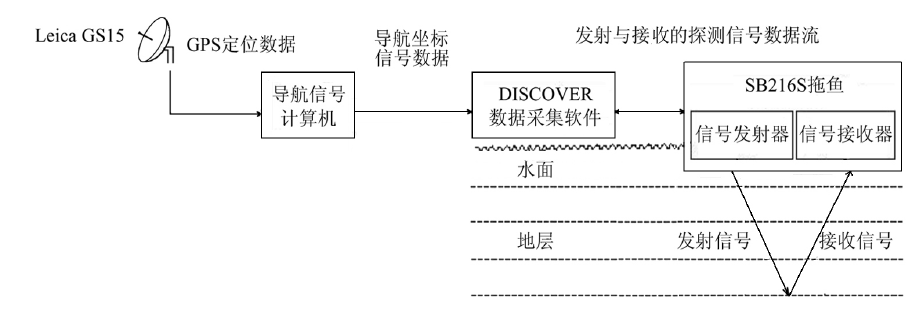

浅地层剖面采集系统分为导航、收发信号和数据采集记录三个部分(图2)。探测设备采用Edge-Tech3200XS浅地层剖面仪采集系统, 该采集系统工作站为EdgeTech527型处理器, 处理器安装有DISCOVER浅地层剖面数据采集软件。采集系统通过Leica GS15导航仪进行定位, 并将定位数据发送至数据采集软件; 通过SB216S拖鱼进行信号的发射和接收, 并将接收数据发送至采集软件; 采用DISCOVER数据采集软件进行浅剖数据的集成和记录。

图2 EdgeTech3200XS浅地层剖面仪采集系统

野外作业前进行了仪器性能的检查, 在正式记录前进行的试验性检测中, 发射信号与接收信号波形正常, 与水深信号比对正确。表明整套仪器系统工作正常, 记录准确。由于管道可能为东西方向, 工程现场布设了十条南北方向的测线, 测线间距400 m, 均匀分布于厂址区域。浅地层剖面采集船沿布设测线, 进行数据采集, 并详细记录了拖鱼和GPS仪器的位置关系。

3 资料处理和解释
3.1 资料处理

数据采用discover软件进行采集后, 并以jsf数据格式存储。数据采用SonarWiz软件进行处理, 主要数据处理过程[3, 4, 5]如下。

(1)打开处理软件导入采集得到的jsf数据文件, 可以看到测线浅地层剖面图, 笔者以1号测线(图3)和2号测线(图4)为例展示勘察成果。

(2)根据采集图像的特征, 选择适当深度范围删除二次波覆盖的的数据信号的干扰;

(3)进行信号增益调节, 使剖面记录能够较为清晰的分辨反射层位和反射特征, 以获得较好的图像效果;

(4)通过海洋底部跟踪处理划分海水和海底的界面;

(5)并根据拖鱼和GPS仪器的位置关系进行坐标校正, 以获得拖鱼正确的坐标位置; 根据本次勘测任务主要探测管道位置, 以1号测线和2号测线为例, 处理完以上步骤以后可得到初步成果(图5、图6)。

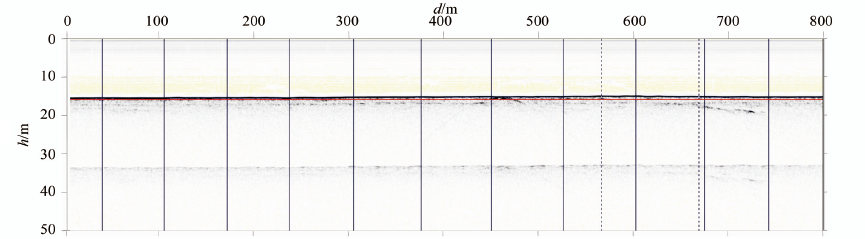

图3 1号测线剖面采集记录回放

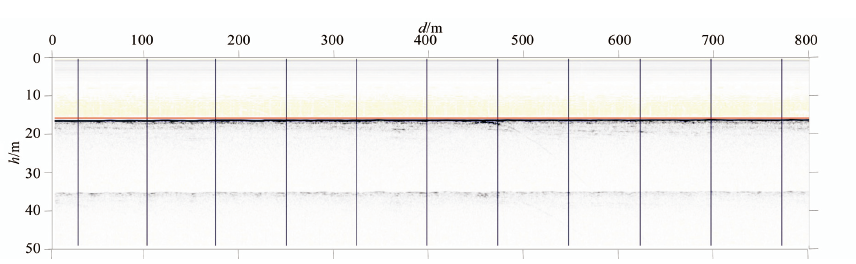

图4 2号测线剖面采集记录回放

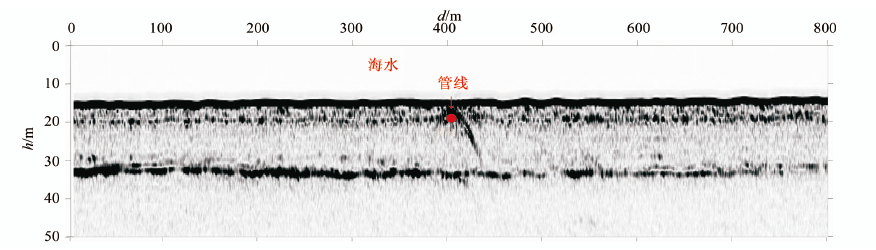

图5 1号测线浅地层剖面成果

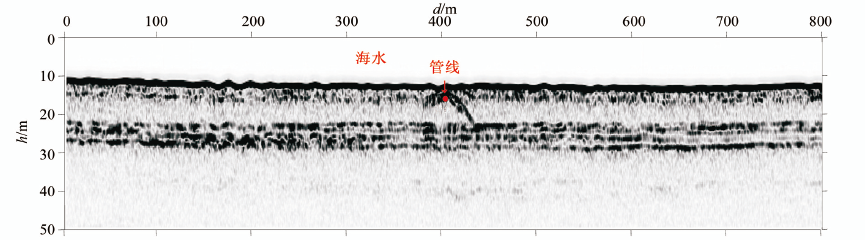

图6 2号测线浅地层剖面成果

3.2 资料解释

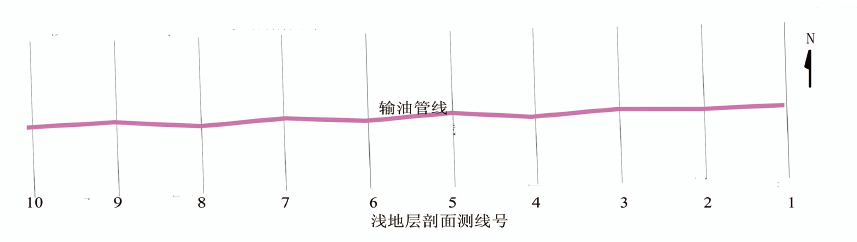

根据数据处理结果及反射特征进行目标物(石油管道)的确认, 读取其坐标并输出, 并将管道坐标标定后进行连线, 确定石油管道的走向和位置(图7)。

图7 浅地层平面剖面成果

图8 海底浅部地层的分层

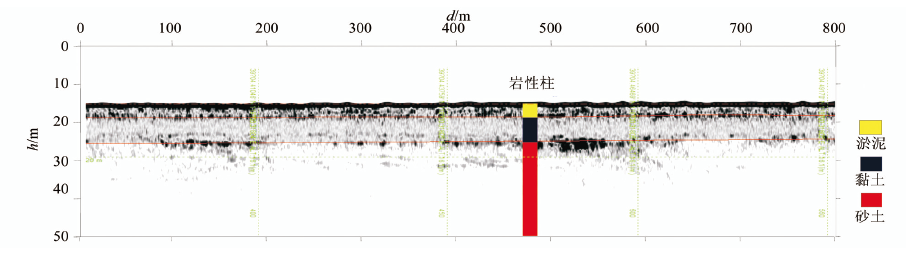

通过数据处理成果, 可以得到海底的深度约为14~16 m, 且获取了管道的平面坐标数据, 确定了风电场区域内管道位置, 并标记在测线平剖图上, 管道埋设深度较浅, 约为0.5~1 m, 其走向大致为东西方向, 与所搜集资料相符合。在处理成果中可明显看到浅部海底地层的分层(图8)。

4 结论

该次探测目标主要针对石油管道, 未对海底浅部地层进行处理和分析, 浅地层剖面探测方法直观准确的查明了管道的位置、走向和埋深, 完成了勘测任务。本次海洋浅地层剖面探测的成功应用, 为以后的海上风电工程安全施工提供了依据, 说明浅地层剖面法对海洋石油管道的探测是可行的。
